SCANIVALVE 微型以太网压力扫描器 MPS4264 DSA3207-PTP
SCANIVALVE 是 1955 年成立于美国华盛顿州的压力与温度测量仪器品牌，主营智能压力与温度测量设备。从 1955 年成立至今，SCANIVALVE 围绕压阻式传感器与多通道同步采集两条技术主线，建立起气体、液体、差分压力与温度四类测量能力，并以以太网作为统一接口，降低了系统集成难度。Scanivalve Corporation 总部与制造设施位于美国华盛顿州 Liberty Lake，1995 年迁入现址园区。其产品分压力测量、温度测量、系统与设备配件、气动接头与管材、软件接口五个板块，型号按前缀区分测量类别。

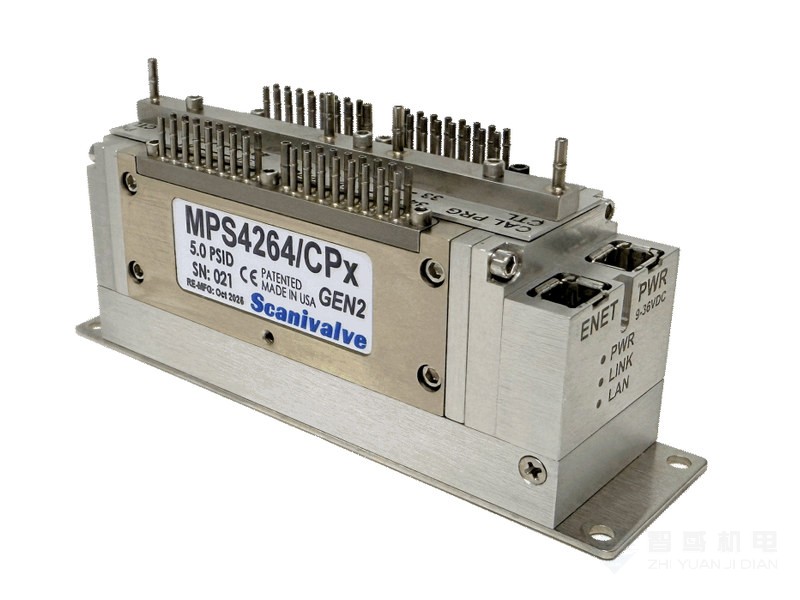

MPS4264 系列
MPS4264 属于微型以太网压力扫描器，按代次分为初代与 Gen2，其中初代已停产，在产为 Gen2。该系列以 64 通道为标志，单通道采样率最高 3,500Hz，精度低至 ±0.02% FS，压力范围 0.145psi 至 100psi，24 位 A/D 非复用同步扫描，双核处理器，PTP 兼容，可拆卸输入头，64 通道版本可选气动或电控阀，可选 MPSTCU 热控单元。同一微型以太网子类别下的 MPS4216（16 通道）、MPS4232（32 通道）与 MPS4264 Gen2 共享上述单通道性能，仅通道数不同，便于在同一项目内按测点规模灵活搭配。在大型风洞模型上，多台 MPS4264 Gen2 常被并排布置，使模型表面数百个测压孔得以在同一次试验中同步读取。
DSA3207-PTP
DSA3207-PTP 属于以太网智能压力扫描器中的液体测量型号，提供 2 到 16 通道，±0.12% FS 长期精度（15–300psig），850Hz/通道，以太网 TCP/IP、FTP、UDP，最高 1,500psi，316L 不锈钢隔膜隔离测量侧，全介质兼容，自动零偏修正，IEEE1588-2008v2 PTP 兼容。其差分液体版本 DSA3307-PTP 提供 2 到 16 通道，±0.50% FS，差分压力 1psid 至 300psid，湿/湿双测 316L 隔膜。两者与气体测量的 DSA5000 形成介质维度的互补，覆盖从气体到高压液体的连续测量需求，尤其适合燃气轮机燃料、滑油压力与压气机气流压差测量。
参数区间
单通道采样率区间为 850Hz（DSA3207/3307-PTP）至 5,000Hz（DSA5000），MPS4200 系列为 3,500Hz/通道。压力量程从 4″H2O（0.145psi）到 1,500psi，其中 MPS4200 为 0.145–100psi，MPS4164 为 4″H2O–50psi，DSA3307-PTP 为 1–300psid 差分。长期精度从 ±0.02% FS（MPS4200）到 ±0.50% FS（DSA3307-PTP）。通道数覆盖 2–16（DSA 液体型号）、16（DSA5000、MPS4216）、32（MPS4232）、64（MPS4264 Gen2、MPS4164）。通信含 1Gb 以太网（DSA5000）与以太网 TCP/IP（其余型号），时间同步统一为 IEEE1588-2008v2 PTP。把这几项指标并列，就能看出 DSA3207-PTP 走液体高压路线，MPS4264 Gen2 走微型高密度路线，两者在风洞与燃气轮机场景中常配合使用。
应用行业
风洞试验使用 DSA5000、MPS4200、MPS4164、ZOC17 完成模型表面多点压力采集；飞行试验使用 MPS4200、DSA5000、ECM4000；燃气轮机性能试验使用 DSA5000、DSA3207-PTP、DSA3307-PTP；风工程与风电测试使用 MPS4200、MPS4164；火电与汽轮机使用 ECM4000、DSA5000；汽车与赛车使用 MPS4200、MPS4164、DSA5000；工业过程控制使用 DTS4050、DSA5000、ECM4000。八个行业共用同一套 PTP 时间同步基准，使不同封装与量程的扫描器纳入统一采集网络，避免各通道因独立时钟产生时基漂移。
型号清单总表
型号 | 所属系列 | 关键参数 | 适用场景 |

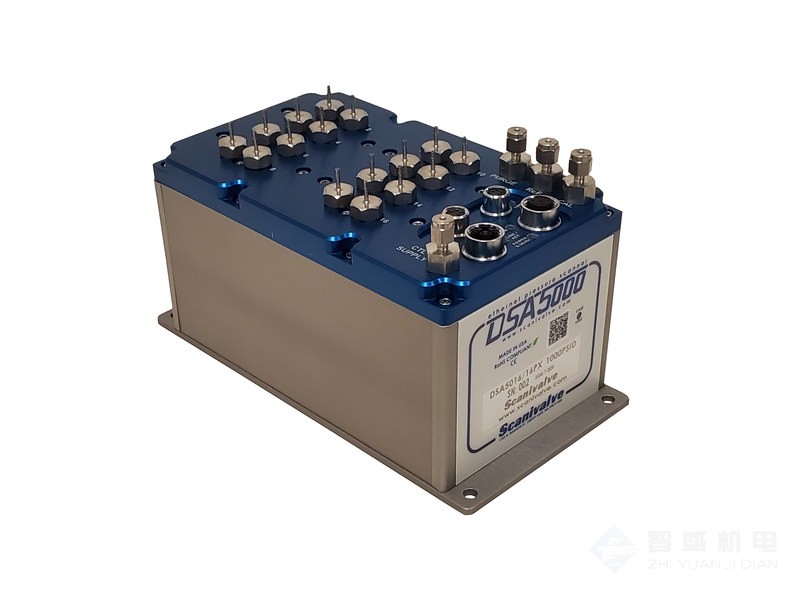

DSA5000 | 以太网智能压力扫描器 | 16 通道，5,000Hz/通道，±0.04% FS，4″H2O–1,500psi | 风洞、飞行测试、燃气轮机气体测量 |
DSA3207-PTP | 以太网智能压力扫描器（液体） | 2–16 通道，850Hz/通道，±0.12% FS，最高 1,500psi | 燃气轮机燃油与滑油压力 |
DSA3307-PTP | 以太网智能压力扫描器（液体差分） | 2–16 通道，±0.50% FS，1–300psid | 液体差分压力测量 |
MPS4216 | 微型以太网压力扫描器 | 16 通道，3,500Hz/通道，±0.02% FS，0.145–100psi | 安装空间受限的测压点 |
MPS4232 | 微型以太网压力扫描器 | 32 通道，3,500Hz/通道，±0.02% FS | 中等规模测压点 |
MPS4264 Gen2 | 微型以太网压力扫描器 | 64 通道，3,500Hz/通道，±0.02% FS | 大型风洞模型、飞行测试 |
MPS4164 | 微型模拟压力扫描器 | 64 通道，4″H2O–50psi，输出最高 40kHz | 风洞、风工程、风电 |

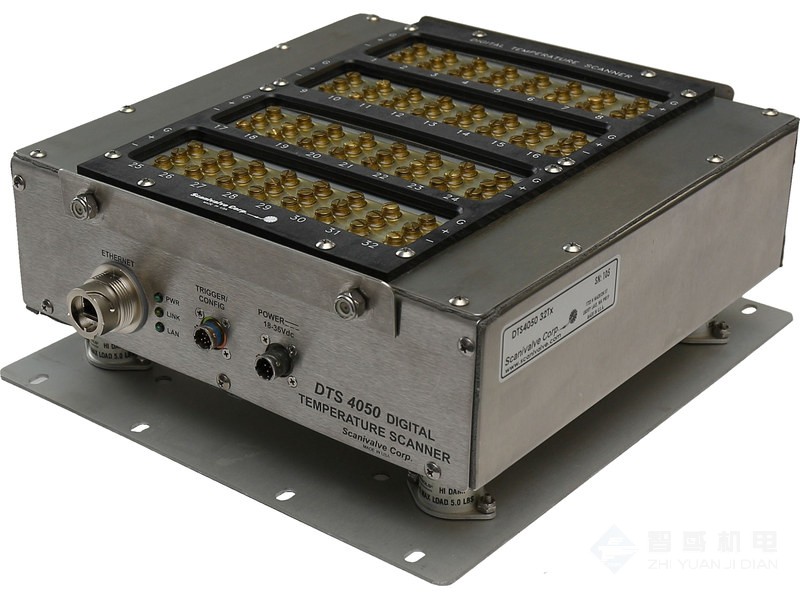

DTS4050 | 数字温度扫描器 | 16/32/64 通道，22 位 A/D，±0.5°C | 工业过程温度监测 |

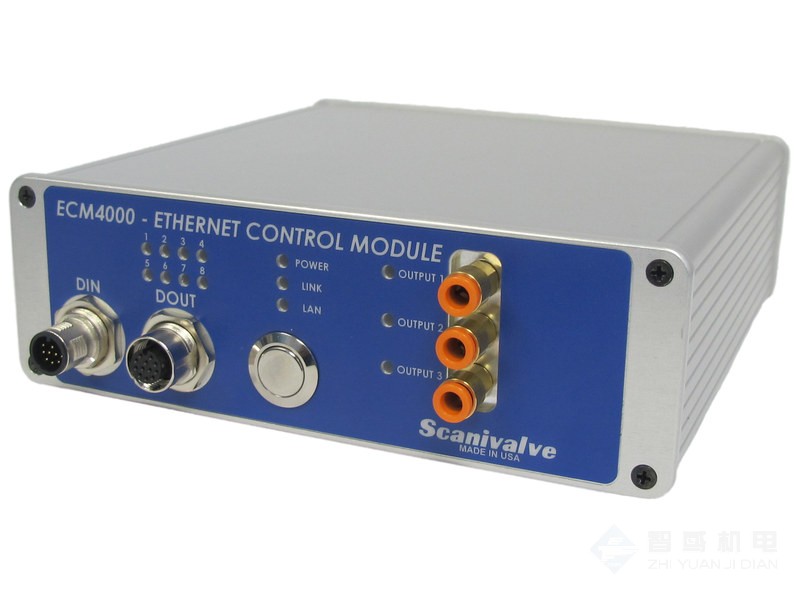

ECM4000 | 以太网控制模块 | 8 入 8 出，3 气动阀，PTP 兼容 | 系统控制与 purge |
PDM5004 / PDM5016 | 多路电源分配模块 | 每路 24VDC，475W / 400W | 扫描器供电 |
在风洞试验里，MPS4264 Gen2 以 64 通道微型封装贴近模型表面布置，DSA5000 作为集中节点采集宽量程气压，两者通过 PTP 对齐时基，由 ECM4000 完成气动阀与数字 I/O 控制，由 PDM5004 或 PDM5016 提供每路 24VDC 供电。整条链路借助 ScanTel 通信与 CalExpress 标定软件完成通道配置与零偏管理，构成完整的模型表面压力分布测量系统，可同时覆盖气体宽量程与高密度分布测点的双重需求。对于需要液体测量的燃气轮机试验，则把 DSA3207-PTP、DSA3307-PTP 接入同一 PTP 网络，与气体测量的 DSA5000、MPS4200 共享时基，实现燃料、滑油、气流压差与模型表面气压的统一读取。
