WALTHER PILOT 的抽吸技术用于控制喷涂、胶粘剂涂敷与脱模剂作业中的污染物排放，是表面涂装工艺链的末端环节。配套的喷枪与系统组件完成雾化与涂敷后，过喷漆雾和挥发性物质由抽吸设备收集处理。以 type 90 抽吸墙为主线，列出具体型号、关键参数，并说明这些设备在涂装产线中的典型配法。

Walther Spritz- und Lackiersysteme GmbH 总部位于德国伍珀塔尔-沃文克尔，行政与喷枪装配自 1923 年起设于此；诺因基兴-施特鲁特许滕工厂负责系统设备、抽吸系统与涂装系统制造。WALTHER PILOT 已并入 J. Wagner GmbH，产品销往国际市场。

喷涂设备

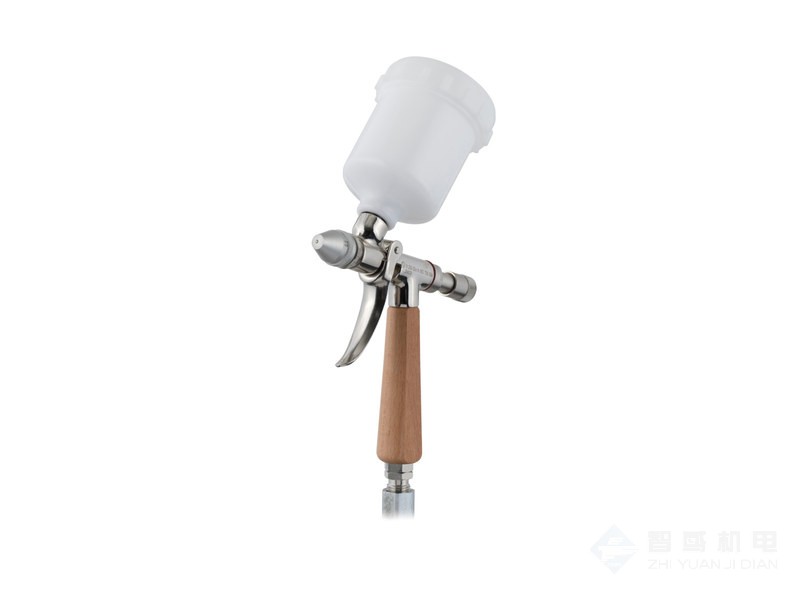

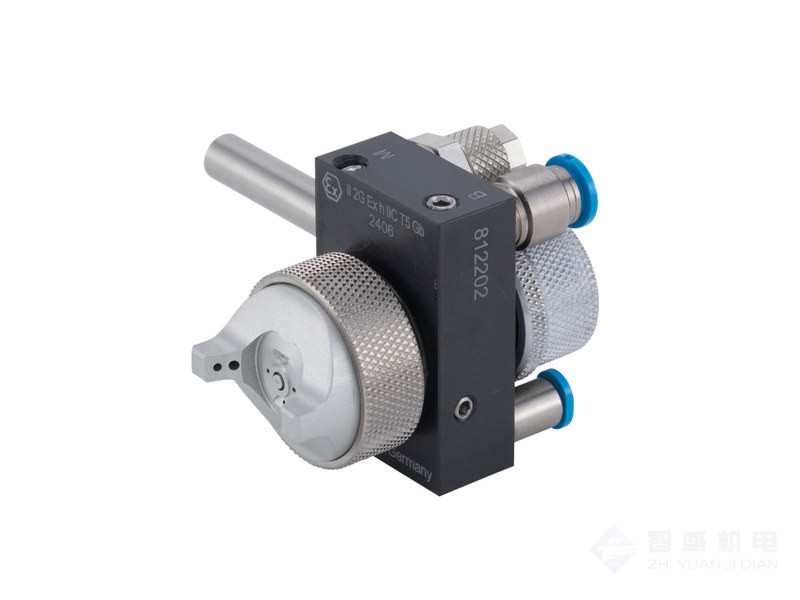

涂装产线的喷枪部分与抽吸设备配套使用。手动喷枪有 Pilot I、Pilot II、Pilot III、Pilot Mini、Pilot Trend、Pilot XIII、Pilot 2K-Bonding、Pilot Misch-N、Pilot Twin、GM 1030P、GM 1030G、GM 1030 Extrusion、GM 1030P AR、GM 1030G AR。自动喷枪有 GA 1020/1030、GA 1030 Extrusion、WAXV、WA 100、WA 110、GA9010、WA51、WA600、Misch-N Automatik、WA21、WA30、WA 81、WA560-2K。喷枪向工件提供稳定雾化射流，抽吸墙在工位后方收集过喷。

type 90 抽吸墙

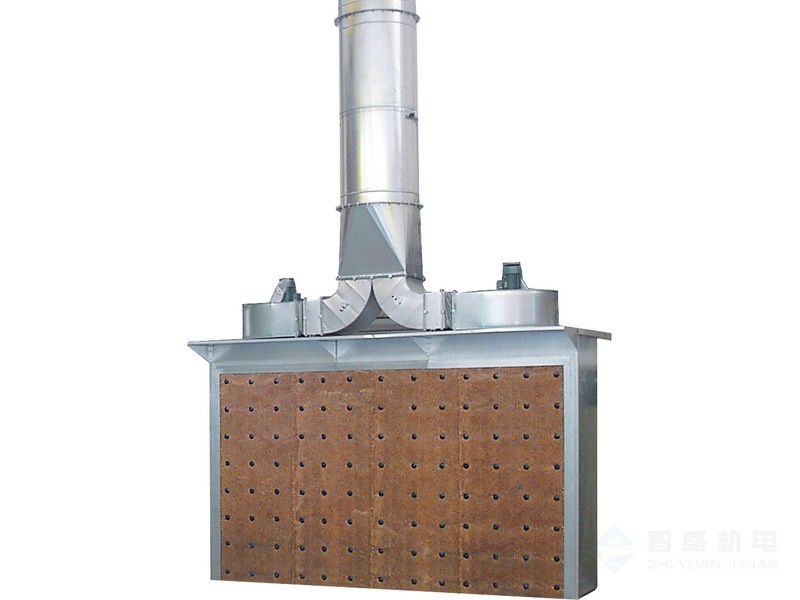

type 90 系列包含 type 90 W、type 90 WS、type 90 K 与 mobile type Ultra 等型号。所有 type 90 工作宽度 1000–4000 mm，排风量 3600–17000 m³/h，电机功率 0.75–2×2.0 kW，工作高度 2100 mm、深度 750 mm，由 1 m 和 1.5 m 基本单元加顶盖组合而成，可按工位长度拼接为任意宽度。type 90 W 为壁挂式抽吸墙，type 90 WS 增加侧板以适配岛式工位，type 90 K 为带照明的中型单元，mobile type Ultra 为可移动式，适合临时或换线作业。

喷涂室与抽吸台

喷涂室型号有 type 700/800、type 77、type 80、type 900，以及湿式喷涂室 wet type 5658 与 wet type 6022。湿式喷涂室通过水幕捕集漆雾，适合高过喷量的连续产线。抽吸台有 type 25 与 type 2000，用于小件或手工件的局部抽吸；漆渣排放器为 Twin 2200，配合喷涂室完成漆雾分离与排放。各型号按作业面积与过喷量在 type 700 至 type 900 之间选取。

参数区间

应用行业

type 90 抽吸墙在涂装产线中的典型配法如下：金属涂装生产线常配 type 90 W 壁挂式抽吸墙，收集 GA 1020/1030 或 WA 系列自动喷枪的过喷；木材涂装生产线可配 type 90 WS，在 Pilot 系列手动补喷与 GA 1020/1030 自动面漆之间设置抽吸；塑料涂装生产线常用 type 90 W 配合 WA 100；管材涂装使用长工作宽度（最高 4000 mm）的 type 90 覆盖长管材外表面喷涂工位；胶粘剂与脱模剂涂敷使用 type 90 配合 WA 100 或 GA 1030 Extrusion；标识标记使用 System Select 1 与 GA 9010 时，由 type 90 K 提供带照明的局部抽吸；食品行业使用 GM 1030P / GM 1030G 时配 type 90 抽吸墙收集水基物料挥发物；研磨性物料使用 GM 1030P AR / GM 1030G AR 时，抽吸墙同步处理耐磨涂料产生的粉尘。

WALTHER PILOT 的抽吸技术按工作宽度与排风量覆盖了从手工补喷到批量连续线的全部废气收集场景，选型时只需匹配喷枪布置、过喷量与工位长度即可。

选型原则

确定抽吸墙工作宽度时，先看喷涂工位长度与过喷量：短工位用手枪补喷的小线选 1000–2000 mm，长管材或整面自动线选 3000–4000 mm。排风量按漆雾产生量选取，3600–17000 m³/h 覆盖从低过喷装饰喷涂到高过喷工业面漆。电机功率 0.75–2×2.0 kW 对应不同单元数量，1 m 与 1.5 m 基本单元可加顶盖拼接为任意宽度。湿式喷涂室 wet type 5658 / 6022 用于漆雾量大、需要水幕捕集的产线；抽吸台 type 25 / 2000 用于小件局部抽吸；漆渣排放器 Twin 2200 完成漆雾分离。配喷枪时，type 90 W 常与 GA 1020/1030、WA 系列组成自动线抽吸回路，type 90 K 常与 Pilot 系列或 System Select 1 组成局部抽吸。在实际产线改造中，抽吸设备与喷枪的匹配优先级通常为：先按工位长度定工作宽度，再按过喷量定排风量，再按单元布局定电机功率。WALTHER PILOT 的 type 90 系列把工作宽度、排风量与单元组合做成可调配置，使同一抽吸墙可随产线扩能而升级，不必整体更换。这降低了备件与维护成本。type 90 与 wet type 系列的工作宽度从 1000 mm 到 4000 mm，足以匹配绝大多数涂装产线的废气收集规模。mobile type Ultra 可移动设计便于在换线频繁的试制车间临时布置，与固定式 type 90 形成互补。选型时可按需取用，并预留扩能余量。
