Kalinsky Sensor Elektronik 的低压压力仪表中，DS1/DS2 变送器是量程覆盖最广的基础系列，从 0–0.25 mbar 的极低压差一直延伸到 0–10 bar 的中高压段；DMG5 则是专门针对洁净室与喷房微小正压环境的超压监控表。两者一个负责广量程的分布式测量，一个负责微压环境的报警联动，常在同一项目中配合。以下分别给出 DS1/DS2 的型号清单与 DMG5 的选配要点，并说明两者的系统配合方式。

DS1/DS2 型号清单

DS1/DS2 为压阻式变送器，铝制外壳，介质限定为空气与非腐蚀性气体，输出 0–10 V、4–20 mA 或 0–10 kHz，其中 4–20 mA 为两线制。DS1 段量程 0–0.25 mbar 至 0–2 mbar，DS2 段量程 0–2.5 mbar 至 0–10 bar。代表型号按输出区分：

• DS1-010：DS1 段（0–0.25 mbar 至 0–2 mbar），0–10 V 输出

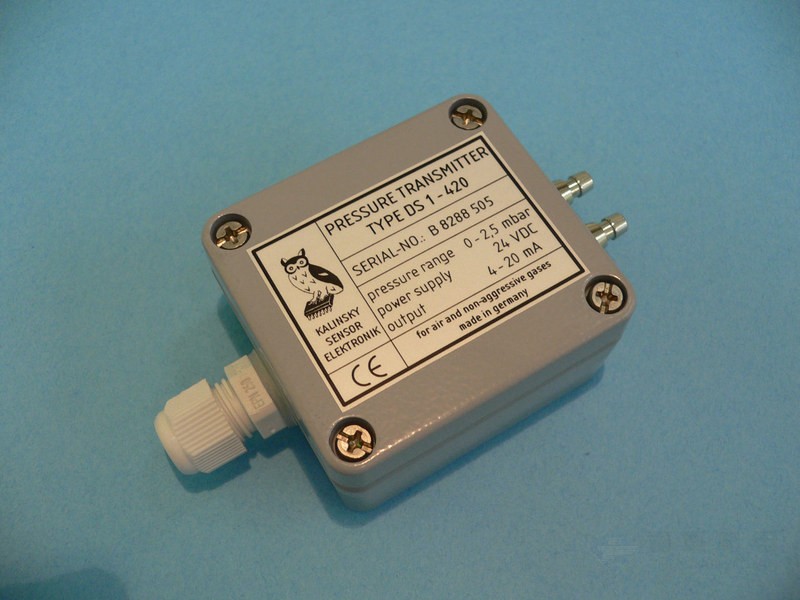

• DS1-420：DS1 段，4–20 mA 两线制输出

• DS2-010：DS2 段（0–2.5 mbar 至 0–10 bar），0–10 V 输出

• DS2-420：DS2 段，4–20 mA 两线制输出

可配选项包括电子信号阻尼、24 VAC 或 230 VAC 供电、流速平方根输出。DS1 段适合过滤器前后、鼓风机进出口等极低压差测点，DS2 段适合需要延伸至中高压段的管路与容器。在通风与环保设备里，DS1 段可分辨几十帕级别的细微压差变化，DS2 段则覆盖压缩机、储气装置等更高压力等级的测点。

DS1/DS2 选配项说明

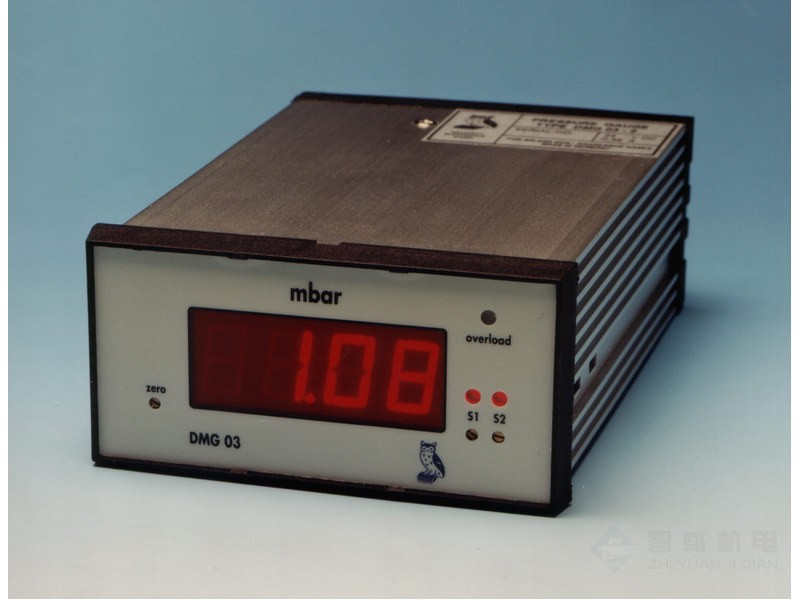

电子信号阻尼用于平滑输出波动，适合气流本身存在脉动的工况，避免读数频繁跳动。供电方式按现场条件选择：24 VAC 或 230 VAC 适配不同配电环境。流速平方根输出把压力信号换算为与流速成正比的量，配合 DMG3-3 等显示设备可直接读取空气流量，而不只是静态压力，对通风系统的运行评估有帮助。型号中的 010 与 420 后缀直观区分电压输出与电流环输出，便于在采购与接线阶段快速确认接口类型。

DMG5 洁净室超压监控表

DMG5 量程为 ±50 Pa 或 ±100 Pa，采用红色 LED 显示，配报警灯与信号蜂鸣器，提供 0–10 V 或 4–20 mA 输出，并带两路继电器。继电器可在超压或欠压时联动排风、补风或声光报警装置。DMG5 提供壁挂式与嵌墙式两种安装版本，分别适配明装墙面与洁净室预留安装孔的结构。对洁净室而言，受控的正压防止交叉污染；对喷房而言，稳定正压防止漆雾外溢，DMG5 的两路继电器分别驱动排风与补风设备，构成完整的调节控制基础。

DMG5 配置对照

DMG5 选配要点

选定量程时，先确认洁净室设计维持的正压差范围：压差较小、要求分辨更细的场合选 ±50 Pa；压差较大或允许波动区间更宽的场合选 ±100 Pa。输出形式按控制系统通道确定，电压输入选 0–10 V，电流环选 4–20 mA。若需要把压力状态接入排风与补风控制逻辑，两路继电器是必要配置；仅需要就地提示的场合，报警灯与信号蜂鸣器已能满足。安装版本依据墙体条件选择，已完成装修的洁净室多用嵌墙式以收进厚度，改造项目多用壁挂式以减少施工量。

二者在同一洁净室系统中的配合

在洁净室项目中，DMG5 专职监控房间对相邻区域的微小正压，一旦超压或欠压即通过继电器联动空调与排风。DS1/DS2 则分布在送风支管、相邻缓冲间与过滤器前后，把更广量程的压力信号远传至控制系统，由 DA 数字显示器（DA010、DA420）或 DMG3 控制台压力计集中读数。DMG5 的声光报警与 DS1/DS2 的远传趋势互为补充，使洁净室压力既有人值守时的即时提示，也有系统级的长期记录。例如在更衣缓冲间用 DS1 段变送器监测相邻房间压差，在主洁净区用 DMG5 维持设定正压，两类仪表共享同一套校准与信号基准，构成从微压监控到广量程采集的完整低压测量骨架。

介质限定与工况边界

Kalinsky Sensor全部低压仪表的介质限定为空气与非腐蚀性气体，不适用于液体、蒸气或腐蚀性介质。压阻传感单元配合铝制外壳，在干燥洁净的气体环境中长期稳定工作；超出允许的压力与温度上限会影响仪表寿命与校准有效性。洁净室与鼓风机等典型工况的被测介质多为空气或洁净工艺气体，正好落在仪表适用范围内，因此 DS1/DS2 与 DMG5 能够直接配套使用而无需额外介质适配。

安装与调试要点

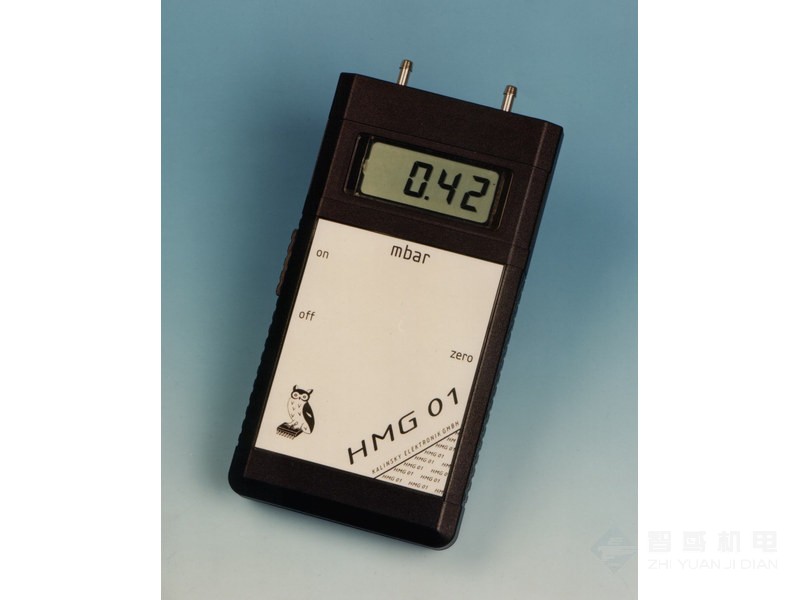

DS1/DS2 变送器安装时应使取压接口正对气流并避免积液，引压管路尽量短直，以减少测量滞后与误差。接线按输出形式区分：0–10 V 为信号与地两线，4–20 mA 两线制则供电与信号复用，需确认控制系统提供 24 V 回路电源。DMG5 安装位置应避开气流直吹与振动，壁挂式用螺钉固定于明装墙面，嵌墙式需预留与墙体厚度匹配的安装孔，使显示面与墙面齐平。调试阶段先用 HMG 手持式在测点取得参考值，再对照 DMG3 或 DA 的集中读数，确认远传信号与现场一致；对 DMG5 则通过两路继电器测试排风与补风联动逻辑，验证超压与欠压两种状态下报警灯、信号蜂鸣器与继电器动作是否符合预期。完成调试后，各仪表随附的校准证书可作为验收对照依据。
