EECO 拇指轮开关的型号与工业控制
EECO（Engineered Electronics Company）总部位于美国加利福尼亚州奥兰治县，从事开关制造超过 60 年，其机电编码开关包含 Micro-Dip®、STRIPSWITCH® 与 Thumbwheel 三类。EECO 的标准开关均符合 RoHS，多数提供 BCD、BCH 与十六进制编码选项，部分可加止档、小数点并组合成多工位组件。EECO Switch 于 1947 年创立，是数字开关、弹性体键盘与薄膜键盘及组件的供应商，标准开关符合 RoHS，列出的主要市场为医疗设备、工业控制与航空器娱乐系统。下文以 Thumbwheel 拇指轮开关的型号为主，列出 EECO 开关产品的完整型号清单。
Micro-Dip 旋转 DIP 开关
Micro-Dip® 为密封旋转 DIP 开关，含 2300、3500、4600、4800 SMT 四个系列，用于直接设定 PROM 及其他可寻址器件的二进制编码值。2300 提供双极型号，含 10 位与 16 位双极型号及 10 位直角版本，可选工艺密封用于波峰焊，按颜色编码便于识别，适用于 CMOS 逻辑，终身保修。3500 为薄型全密封并用于 SCSI 总线控制，十进制转二进制直接转换，提供六种二进制与十进制编码，提供加长轴与直角朝向，终身保修。4600 紧凑超低薄型，为已停产 4500 系列的推荐替代，一年保修。4800 SMT 为表面贴装版本，管装或卷带包装，为已停产 4700 系列的推荐替代，一年保修。
STRIPSWITCH 旋转编码开关
STRIPSWITCH® 为 PCB 安装的十进制转二进制旋转编码拇指轮开关，含 2100 与 2700 两个系列。2100 可在单块端子板上以 1–4 个开关组成组件，提供 10 个图例位置与 10 位、16 位二进制及十进制编码，螺丝刀或拇指轮调节，可选加长轴、止档与自定义转子标记，终身保修。2700 在 2100 基础上采用全密封封装以适配自动焊接与清洗，图例位于拇指轮顶部与侧面，可选 1/4 英寸 与 1/2 英寸 加长轴、黑色或白色转子、止档与多种十进制 / 二进制编码，终身保修。
Thumbwheel 拇指轮开关

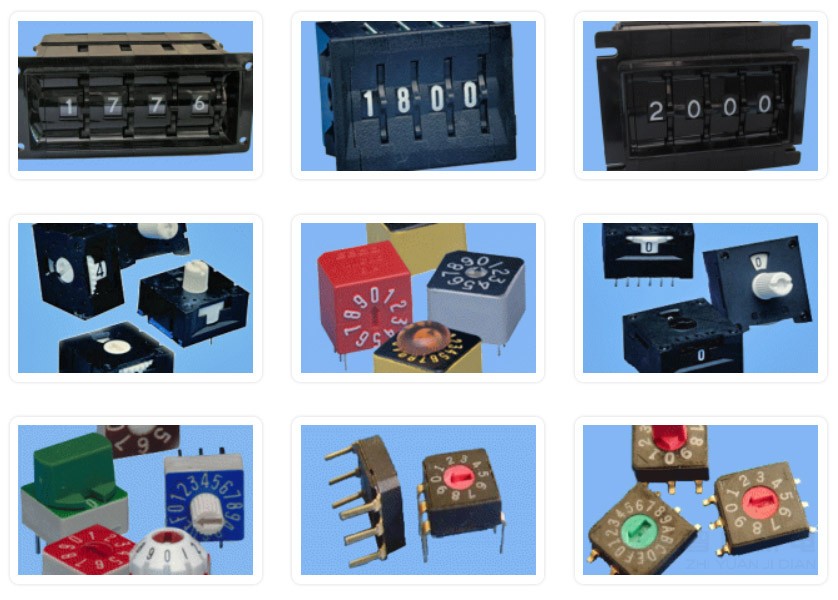

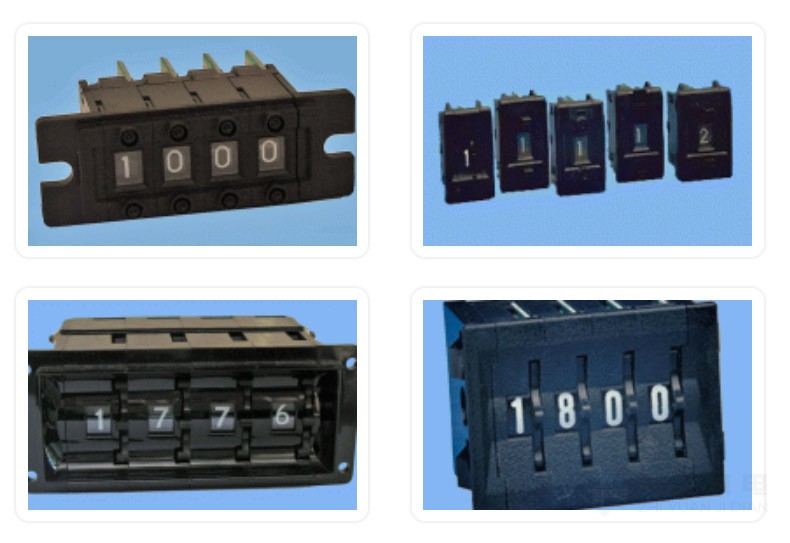

Thumbwheel 拇指轮开关含 1000、1100、1400、1776/1976、1800、2000、7000 与 THUMBPOT 八个系列。1000 为后装（thumbwheel / push-set / pen-set），笔尖设定型防误触，适合设定后不再改动的场景；1100 为面板安装卡合式（宽 0.236 英寸），四种驱动方式，防尘设计；1400 为前装卡入式（lock-set 防误触）；1776/1976 为业界标准（1776 宽 0.500 英寸、1976 宽 0.350 英寸），可选缺口端子与照明选项；1800 前装卡入式（宽 0.315 英寸），大字符易读；2000 适合工业控制（O 形圈密封），大尺寸便于戴手套操作；7000 为重载军用（一体式外壳、EMI/RFI 屏蔽），应用于航空器、舰船与恶劣工业环境；THUMBPOT® 为数字分压器（1,000–100,000 欧姆，精度最高 +0.05% 满量程电压）。
参数区间
位置数覆盖 8 / 10 / 12 / 16 位；编码含 BCD、BCH、十六进制、十进制、二进制；前面板宽度 0.236 英寸–0.500 英寸；双极仅 2300 提供；THUMBPOT 阻值 1,000–100,000 欧姆；密封含工艺密封、全密封、内部 O 形圈与一体式外壳；2300/3500/2100/2700 终身保修，其余一年保修；全部标准开关符合 RoHS。
应用行业
工业控制采用 2000 Series、Thumbwheel 全系、Micro-Dip、薄膜开关与弹性体键盘；2000 Series 大尺寸便于戴手套操作，可选 O 形圈密封应对恶劣环境。医疗设备采用 Thumbwheel 与 Micro-Dip，配合薄膜开关与弹性体键盘。航空器娱乐系统采用 Thumbwheel、薄膜开关与弹性体键盘。军用、航空与舰船采用 7000 Series，其一体式外壳与 EMI/RFI 屏蔽满足严苛军用性能要求。存储器与可编程器件寻址采用 Micro-Dip 与 STRIPSWITCH 直接设定二进制编码值。电信与数据传输采用 3500 Series（SCSI 总线控制）。
|
型号 |
所属系列 |
关键参数 |
适用场景 |
|
2300 Series |
Micro-Dip |
双极，10/16 位，工艺密封 |
PROM 寻址、CMOS 逻辑 |
|
3500 Series |
Micro-Dip |
薄型全密封，六种编码 |
SCSI 总线控制、电信 |
|
4600 Series |
Micro-Dip |
紧凑超低薄型 |
PROM 二进制编码设定 |
|
4800 SMT Series |
Micro-Dip |
表面贴装，管装/卷带 |
表面贴装工艺 PCB |
|
2100 Series |
STRIPSWITCH |
PCB 安装，1–4 开关组件 |
工业控制、十进制转二进制 |
|
2700 Series |
STRIPSWITCH |
全密封，图例顶部/侧面 |
自动焊接清洗环境 |
|
1000 Series |
Thumbwheel |
后装，三种驱动 |
通用面板设定 |
|
1100 Series |
Thumbwheel |
面板安装，宽 0.236 英寸 |
前面板空间受限 |
|
1400 Series |
Thumbwheel |
前装卡入，lock-set 防误触 |
关键应用防误调 |
|
1776 Series |
Thumbwheel |
业界标准，宽 0.500 英寸 |
通用工业面板 |
|
1976 Series |
Thumbwheel |
业界标准，宽 0.350 英寸 |
前面板空间受限 |
|
1800 Series |
Thumbwheel |
前装卡入，宽 0.315 英寸 |
大字符易读场景 |
|
2000 Series |
Thumbwheel |
工业控制，O 形圈密封 |
戴手套操作、恶劣环境 |
|
7000 Series |
Thumbwheel |
重载，一体式外壳，EMI/RFI 屏蔽 |
军用、航空、舰船 |
|
THUMBPOT® Series |
Thumbwheel |
数字分压器，1,000–100,000 欧姆，+0.05% |
可变电压设定 |
|
Custom Membrane |
薄膜开关 |
多层聚合物薄膜，导电银浆，ESD 屏蔽 |
医疗、工业、航空器娱乐 |
|
INTEGRAL / INNER |
弹性体键盘 |
硅橡胶，压缩模塑，背光 |
医疗、工业、航空器娱乐 |
