ROTKAPPE 浸入式加热器有哪些型号、电镀槽怎么配

ROTKAPPE 浸入式加热管由德国 Mazurczak GmbH 生产。Mazurczak 成立于 1935 年，总部在施瓦巴赫，主营液体加热、冷却与控制设备，持有 DIN EN ISO 9001 认证。ROTKAPPE 产品面向电镀、表面处理、化工、实验室等直接加热腐蚀性液体的场景，按结构与用途分为标准型、小型型、角型型与防干烧型。

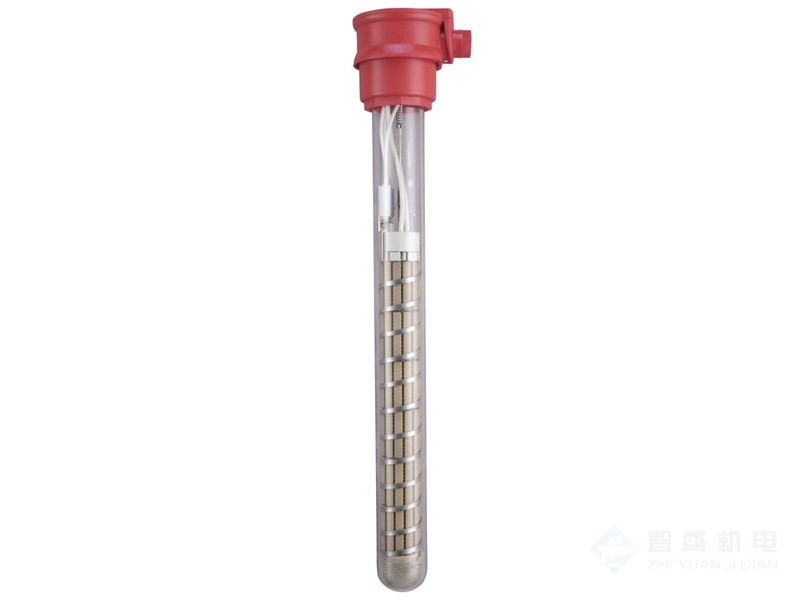

Mazurczak GmbH 除 ROTKAPPE 外，还拥有 GALMATHERM、GALMAFORM、CALOR 等加热器品牌与 SYNOTHERM® 板式换热器品牌。ROTKAPPE 产品以模块化设计为特点：浸入管、长寿命加热芯、接线盒与引线可独立维护或更换。加热芯采用陶瓷槽体与耐高温电阻丝线圈，非加热区以环形标记区分，便于现场识别最小浸没深度。

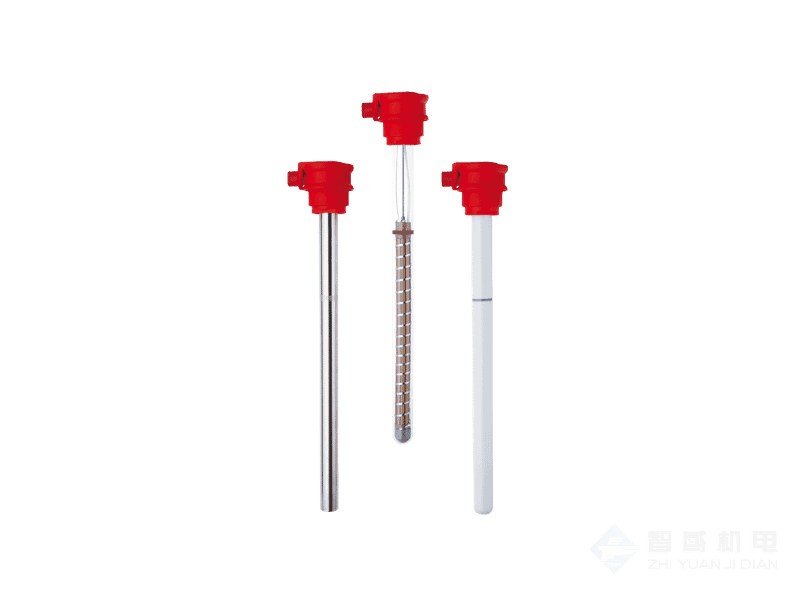

标准浸入式加热管

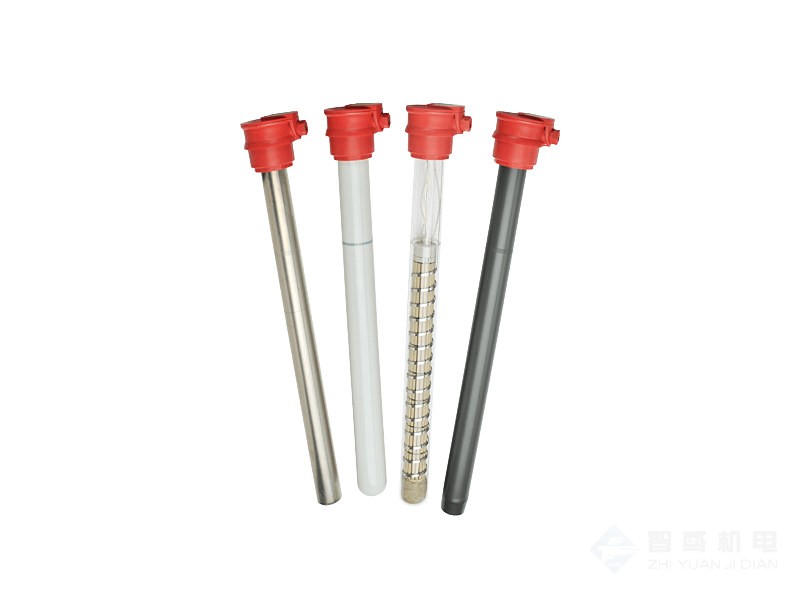

标准型是 ROTKAPPE 的工业主力型式。浸入管材质与型号代号包括：PS 54 特种硬瓷、TG 50 技术玻璃、QS 52 石英玻璃、FC 46.5 PFA 复合、KB 45 不锈钢（316 Ti）、TI 45 钛（3.7035）。标称长度从 315 mm 到 3150 mm，额定功率 0.40–7.00 kW，电压最高 500 V，支持单相、两相、三相。表面功率密度约 0.8–4.3 W/cm²。接线盒 BC 为 PP 材质，BC/L 为 PVDF 材质。B-…型带 VDE 标志。电镀槽中最常见的配置是 630–1250 mm 长度、1.00–4.00 kW 功率。

小型浸入式加热管

小型型面向小型槽体与实验室。材质代号 PS 28、TG 28、KB 25、TI 25.4。管径 ø45、ø52、ø65，标称长度 200、300、400、500、630、800、1000 mm，功率 0.250–1.600 kW，电压 230 V 单相。表面功率密度最高约 4.3 W/cm²。接线盒 LC（PP）或 LC/L（PVDF）。附件包括安装扳手 SL、安装套管 ML 与支座 HL。支座 HL 可直接挂在槽沿，节省安装空间。

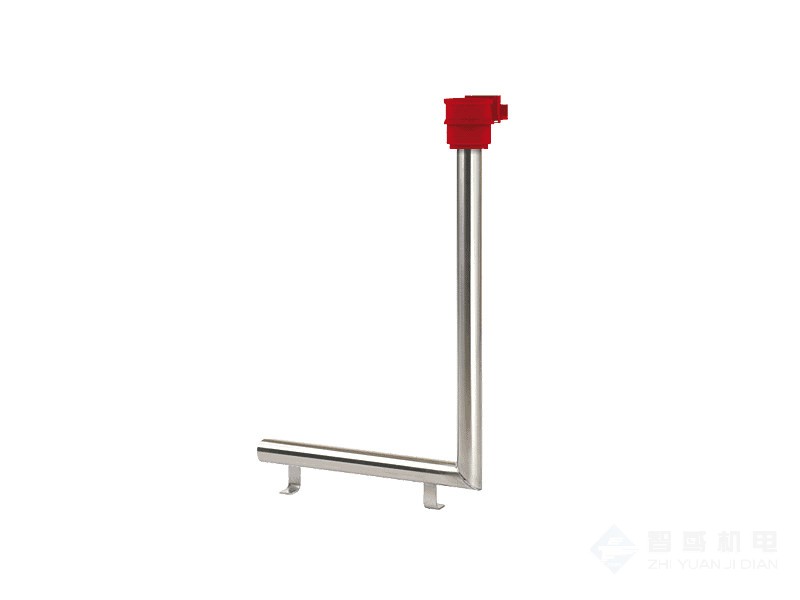

角型浸入式加热管

角型型用于低液位或液位波动大的容器。材质为 KB 45 不锈钢（316 Ti）与 TI 45 钛。水平管标称长度 250–2750 mm，功率 0.63–11.00 kW，表面功率密度最高约 3.6 W/cm²。垂直段最短 200 mm，可定制。附件有支座 HWB、HWB/L 与安装扳手 SB。加热芯不可由用户自行更换。

防干烧型浸入式加热管

防干烧型集成 Anti-Burn-System，型号示例 T-PS630/1,6-230Ws（单相/两相），三相型代号 A。适用液体温度 ≤100 °C。三相型需配合 DSW 3/2 差动电流监视器，该监视器供电 24 V DC，最大测量电流 16 A~，支持 IO-Link。单台 DSW 3/2 可带加热管数量按功率递减：1.6/2.0 kW 可带 5 台，2.5 kW 可带 4 台，3.15/3.5 kW 可带 3 台，4.0/5.0 kW 可带 2 台，6.3/7.0/8.0/10.0 kW 只能带 1 台。

电镀槽配置建议

一般酸性或碱性电镀槽，优先选标准型。镀液腐蚀性不强时可用 KB 45 不锈钢；含氯离子或强腐蚀环境用 TI 45 钛；对纯度要求高时选 QS 52 石英玻璃；含氟或强氧化介质用 FC 46.5 PFA。槽深 600–800 mm 时配 630 mm 长度、0.80–2.00 kW；槽深 1000 mm 左右时配 1000 mm 长度、1.25–2.50 kW。

镀铬、硝酸或强氧化环境，必须选用 BC/L 或 LC/L PVDF 接线盒，材质优先 FC 46.5 或 TI 45。液温超过 80 °C 时，PVDF 接线盒比 PP 更稳定。

小型实验电镀槽或打样槽，用小型型。材质 PS 28 或 TG 28 适用于一般镀液，KB 25 或 TI 25.4 用于腐蚀性镀液。功率按液体体积与升温速率计算，常见 0.315–0.800 kW。

液位波动大或需从槽底加热的电镀槽，用角型型。水平段长度按槽底可用长度确定，垂直段按实际槽深定制。材质 KB 45 或 TI 45。

存在干烧风险（如液体易蒸发、夜间无人值守、镀液易结垢）时，用防干烧型。单相/两相选 T 型，三相选 A 型并配 DSW 3/2。

多槽与并联布置

当单槽容积较大或升温速率要求较高时，可采用多支标准型并联布置，按槽体有效容积均分总功率。角型型则适合在长槽底部沿长度方向排布多支水平管，使热场更均匀。无论何种布置，每支加热管的加热段都必须始终浸没，最小浸没深度为标称长度减去约 20 mm。

参数区间

标准型长度范围 315–3150 mm，功率 0.40–7.00 kW；角型型水平管长 250–2750 mm，功率 0.63–11.00 kW；小型型长度 200–1000 mm，功率 0.250–1.600 kW。所有系列接线盒防护等级均为 IP 65（EN 60529）。标准型与角型型电压最高 500 V，小型型为 230 V 单相。
