UPA Technology XRF 2020 CopperDerm 与 NG2 的参数与用途

UPA Technology 是美国俄亥俄州 West Chester 的镀层测量仪器制造商，产品分整机与标准片两大部分，整机按 X 射线荧光、相敏涡流、β 反向散射、微电阻与红外油膜五条原理展开。下面按条目列出品牌概况、各系列型号、参数区间与应用行业，文末附一张型号速查表。

UPA Technology，总部 West Chester，俄亥俄州。校准实验室按 ISO/IEC 17025 运行，A2LA 认可编号 1588.01。代理 Micro Pioneer XRF（美国、墨西哥、加拿大、南美洲）与 Infralytic 油膜仪的经销，分销 Elcometer 手持测厚仪；标准片再认证覆盖 Fischer、Oxford、Calmetrics、Seiko、Veeco、Bowman、Hitachi、CMI 等。

XRF 2020 系列

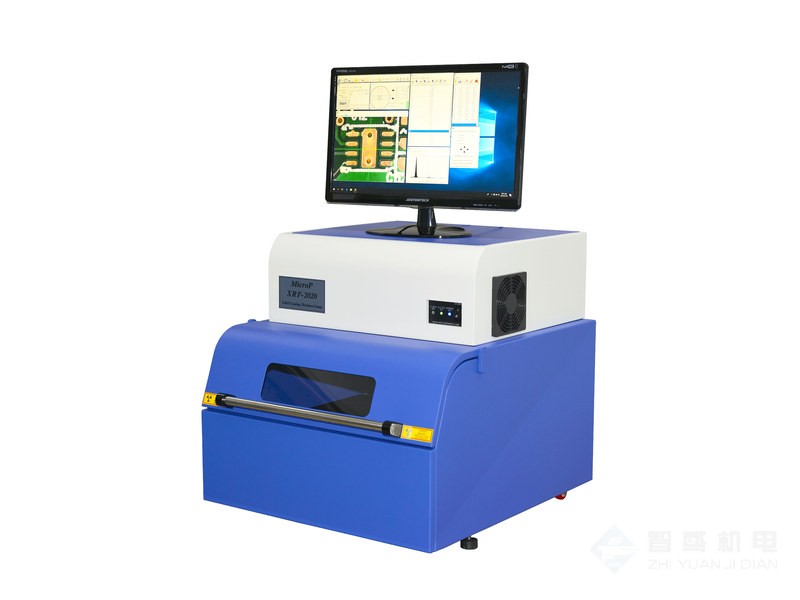

四个机型共享电子平台与软件，X 射线管寿命通常 10–15 年，电动可编程 XYZ 轴、自动对焦与点测为标配。XRF 2020N 承重 25 lb、Z 轴行程 9 英寸，腔体可开槽让棒材板材穿腔；XRF 2020H 承重 10 lb，通用电镀主力；XRF 2020L 面向 1.5 英寸以下小零件；XRF 2020PCB 开槽腔体进整板。探测器可选正比计数器、PIN 二极管或 SDD。

铜厚与油膜仪表

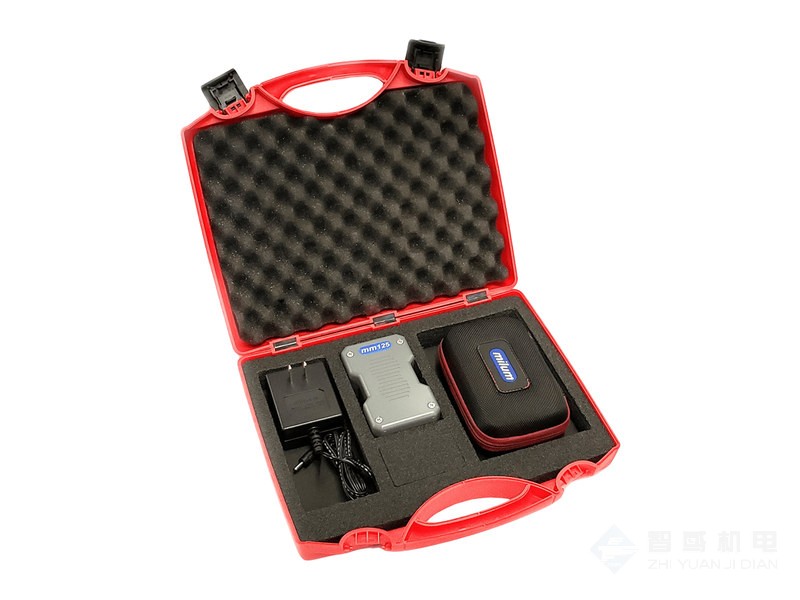

CopperDerm mm615 用微电阻法测 PCB 表面铜厚，不确定度 ±0.1–0.25 µm，配可换圆头的 Infinity 探头；CopperCheck mm125 出厂校准，触碰铜面少于 1 秒显示 1/8–5.0 oz。NG2 油膜仪红外原理，量程 0.05–6 g/m²，1 秒出值，存 500 组；NG3 配 UV-Mini 测缝隙内油膜，校准无线下发到 Android 设备。

标准片与探头

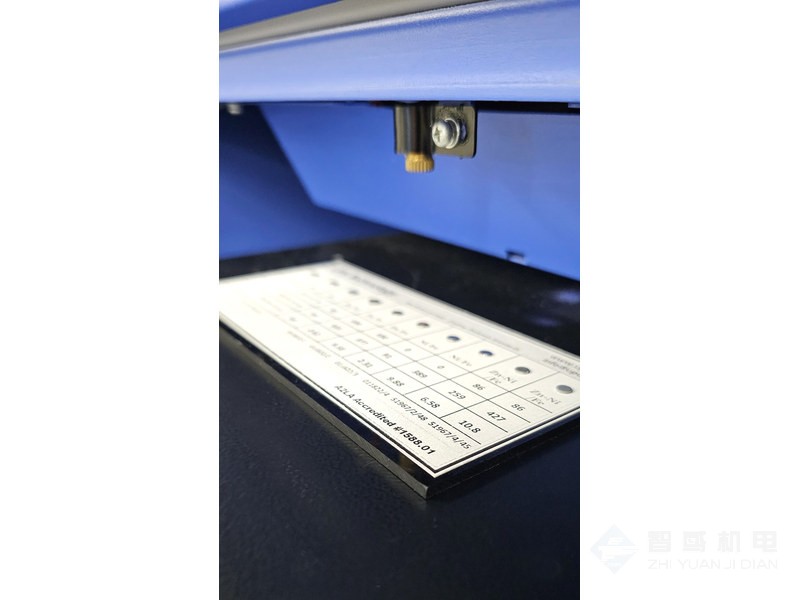

标准片四类：X 射线箔式与电镀式（可堆叠，最薄 2 微英寸）、Mylar 薄片（加大尺寸）、定制电镀涡流标准（偏差 ±0.5 µm）、PCB 通孔与表面铜标准（满足 IPC 要求）。β 反向散射探头体系：HH-3 探头系统配 WF、SPG-1 导向器，PS-10A 探头台测微小电子件，BTF 薄膜探头用 C-14 源；放射源有 Pm-147、Sr-90、C-14 三种。

仪器服务

标准片再认证通常 2–3 天交付并附 ISO-17025 证书；同位素检漏面向 UPA、CMI、Oxford 与 Fischer 的 β 探头，覆盖泄漏检测与放射源处置；仪器维修与校准由工厂培训的技术人员执行，常用备件有库存。

参数区间速记

油膜 0.05–6 g/m²；锌/铁涡流量程 0–2.5 mil（0–64 µm）；非导体/非磁性涡流最大 0–40 mil（0–1000 µm）；β 反向散射测量时间 1–100 秒；铜厚不确定度 ±0.1–0.25 µm；X 射线管寿命 10–15 年。

应用行业

电镀与表面处理、紧固件、电子与连接器、PCB、钢铁与铝卷材、汽车（冲压油膜、镀层、玻璃底漆）、航空航天与国防（干膜润滑剂）、塑料真空镀膜。
