CAE Systems 汽车产线应用场景的SoundCam

CAE Systems 由德国 CAE Software und Systems GmbH 运营，总部位于 Rheda-Wiedenbrück，总经理为 Dipl.-Ing. Nico Zurmühlen。公司只做声学相机一个品类，产品面向工业检测、汽车研发、电力运维与环境噪声评估。SoundCam 是 CAE Systems 的手持声学相机线，型号覆盖从手机附件到工业级手持主机，差异主要体现在阵列口径、频率范围与附加功能。汽车产线是 SoundCam 的典型应用场景，不同工位与测试环节对应不同型号，选型的关键是先确定要测的噪声频段与安装条件。

SoundCam 手持主机与手机附件

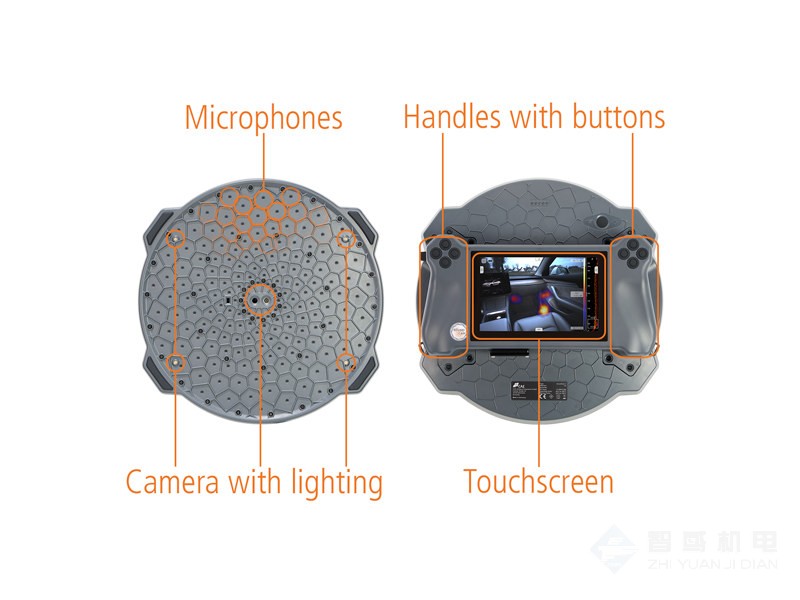

SoundCam Go 是智能手机附件，通过 USB-C 连接 iPhone 与 Android，磁吸固定，尺寸约 6 cm，适合产线巡检、泄漏初筛与现场噪声定位。SoundCam 3 配置 176 个麦克风、34 cm 阵列、800 Hz–90 kHz 频率范围，采样率 200 kHz，实时 100 帧/秒，集成全局快门视频相机与热成像相机，用于汽车 BSR 测试与电子设备诊断。SoundCam Ultra 3 配置 176 个麦克风、12 cm 阵列、2 kHz–100 kHz 频率范围，内置 Leakage 与 Partial Discharge 模式，用于压缩空气泄漏与高压局放定位。SoundCam 3 Sensor 与 Ultra 3 Sensor 是上述两款的模组化版本，支持 PoE、边缘计算、SFTP 服务器、触发 I/O 与 IP65 防护，可集成到自动化测试台或搭载于移动平台。

Bionic 模块化大口径阵列

Bionic XS / S / M / L 是模块化大口径阵列，采用 112 个麦克风与 48 kHz 采样率。Bionic S / M / L 支持 40 Hz 起近场全息，口径可在同系列内互换。汽车整车或大型部件低频 NVH 测试常选 Bionic L，170 cm 口径与 150 Hz 起波束成形适合大型结构；零部件级中低频噪声分析可选 Bionic S 或 M，臂可快速拆换以适配不同工位。

专用阵列

Wind turbine Array 直径 500 cm，40 个麦克风，50 Hz 起，用于风电噪声测量。3D Acoustic Camera 的麦克风数 40–560 个、尺寸可调，用于三维声场测量。Customer specific arrays 按客户需求定制，可用于墙面与房间布置。

参数区间

频率范围：Wind turbine Array 50 Hz 起，Bionic L 150 Hz 起，Bionic M 250 Hz 起，Bionic S 480 Hz 起，Bionic XS 850 Hz 起，SoundCam 3 800 Hz 起，SoundCam Ultra 3 2 kHz 起。采样率：SoundCam 200 kHz，Bionic 48 kHz。实时成像：SoundCam 手持与 Sensor 100 帧/秒。防护：SoundCam 3 Sensor 与 Ultra 3 Sensor 达 IP65，Ultra 3 Sensor 另有 IP20 版本。

应用行业

汽车 BSR / NVH 测试、压缩空气泄漏检测、高压局放定位、机械设备噪声源识别、建筑隔声检测、电子设备诊断、环境噪声评估、风电噪声测量、野生动物声学研究。

汽车产线配置建议

汽车总装与零部件产线常用 SoundCam 3 做 BSR（嗡鸣/异响/震颤）测试，其 34 cm 阵列与 800 Hz–90 kHz 范围覆盖多数可听异响。整车级低频 NVH 评估选 Bionic L，170 cm 口径与 150 Hz 起波束成形适合大型结构。零部件台架或在线巡检可用 SoundCam Ultra 3 Sensor，PoE 供电与 IP65 防护便于集成到自动化线体。日常漏气初筛用 SoundCam Go，手机附件形态便于移动。电力配套环节用 SoundCam Ultra 3 做局放定位，其 2 kHz–100 kHz 范围覆盖超声段的放电声。
