Collins Swirlklean 旁路过滤器：采样系统过滤技术的深度解析

在石油化工与工业过程控制领域，在线分析仪表的稳定运行高度依赖于进入样品的纯净度。美国Collins Products Company自1968年成立以来，凭借其核心技术——Swirlklean™旁路过滤器，为全球流体采样系统提供了一套行之有效的过滤解决方案。本文将系统解析Swirlklean的产品特性、核心型号及应用场景。

一、 品牌背景与工程积淀

Collins Products Company总部位于美国德克萨斯州利文斯顿（Livingston, Texas）。自1968年由Henry R. Collins创立以来，该公司始终专注于解决工业分析仪采样系统中的微粒过滤难题。其标志性产品Swirlklean™旁路过滤器获得了美国**（US Patent 3,459,307），是行业内较早利用流体动力学原理进行自洁的过滤装置之一。

作为一家专注于利基市场的制造商，Collins Products Company致力于为炼油厂、化工厂及天然气处理厂提供高品质的过滤设备，帮助工业客户减少分析仪的维护频率，确保过程控制数据的准确性。

二、 核心技术：Swirlklean™ 旋流自洁原理

Swirlklean过滤器的设计初衷是为了克服传统死端过滤器（Dead-ended filters）在处理脏污流体时容易堵塞的缺陷。其核心技术优势在于独特的**切向流（Tangential Flow）**设计：

切向进入与旋流作用：工艺流体以切线方向进入过滤器壳体，在内部形成高速旋转的涡流（Swirling Action）。

持续冲刷：这种湍流持续冲刷滤膜表面，防止颗粒物在滤芯上堆积或形成滤饼。

旁路排污机制：被滤膜截留的颗粒物不会滞留在过滤器内，而是随旁路流体返回工艺管道，洁净的样品则透过滤膜进入分析仪。

这种“自洁”特性使得Swirlklean特别适合处理含有铁锈、硫化铁、催化剂粉末等微米及亚微米级颗粒的复杂流体。

三、 Collins Swirlklean 重点产品类别与型号详解

根据官方产品手册，Collins的产品线涵盖了从标准应用到高流量工况的多种型号，以及专用的滤芯耗材。

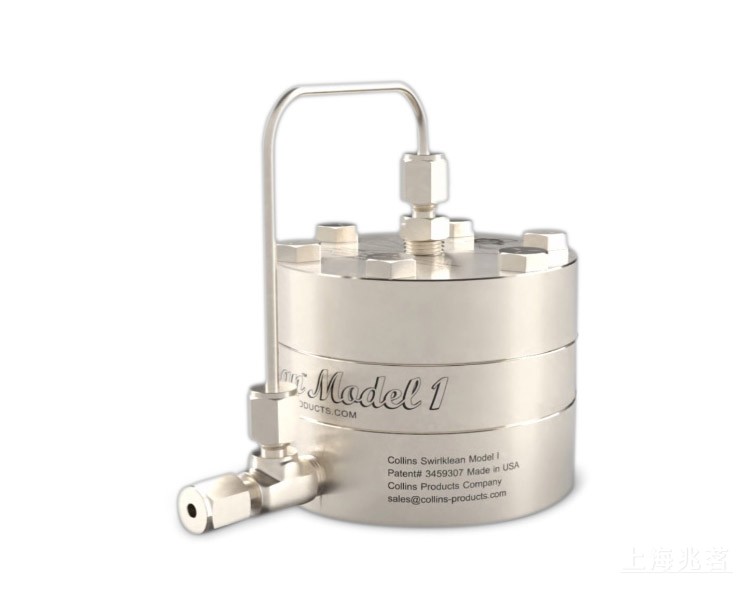

1. Swirlklean™ Model I (Model 1) 标准旁路过滤器

这是Collins产品系列中应用最为广泛的基础型号，专为大多数在线分析仪设计。

产品定位：适用于一般的液体和气体采样过滤。

流量参数：

液体旁路流量：推荐范围为1至2 GPM（加仑/分钟）。

气体旁路流量：2000 cc/min 至 1 CFM。

结构特征：

采用3英寸直径的过滤器壳体，内部容积小，滞后时间短，有利于提高分析仪的响应速度。

接口：通常配备1/8英寸或1/4英寸的分析仪接口，工艺连接为1/4英寸 FNPT。

材质选项：标准材质为316不锈钢，同时提供Monel（蒙乃尔）、Hastelloy（哈氏合金）、Titanium（钛）、Kynar（聚偏二氟乙烯）和PVC等材质，以适应强腐蚀性介质。

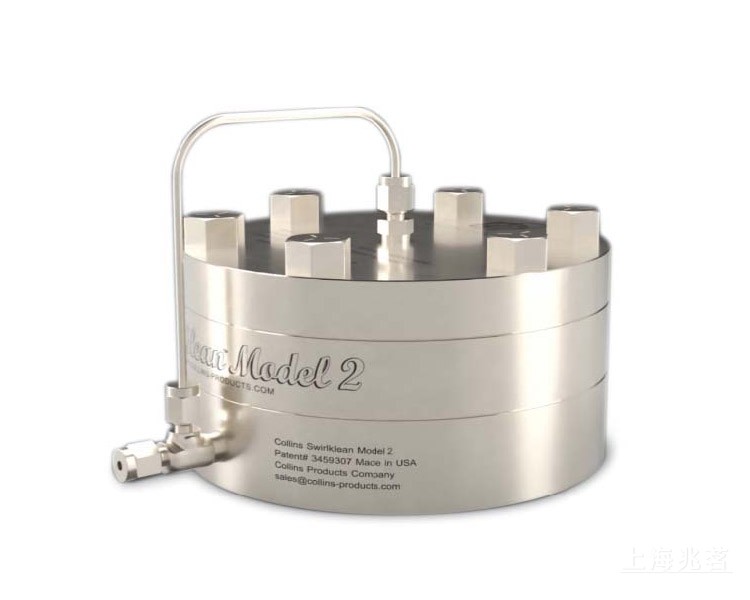

2. Swirlklean™ Model II (Model 2) 高流量旁路过滤器

针对流速更高或颗粒负荷更重的工况，Collins推出了Model II。

产品定位：适用于需要更大旁路流量的重型应用。

流量参数：液体旁路流量建议在3 GPM以上，正常工作范围为3-10 GPM，最大可达15 GPM。

结构特征：

相比Model I，Model II拥有更大的有效过滤面积（约126平方厘米）和内部容积。

维护优化：为了防止不锈钢螺纹咬死，Model II通常配置镀锌钢螺栓（也可选不锈钢），便于现场拆卸维护。

3. 特殊用途型号

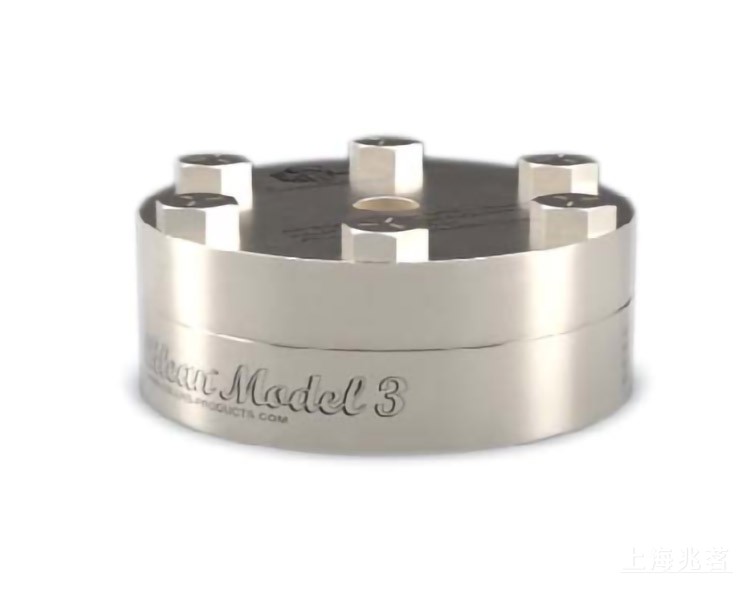

Model III (Model 3)：在Model I的基础上进行了特定设计调整，适用于特定的安装需求。

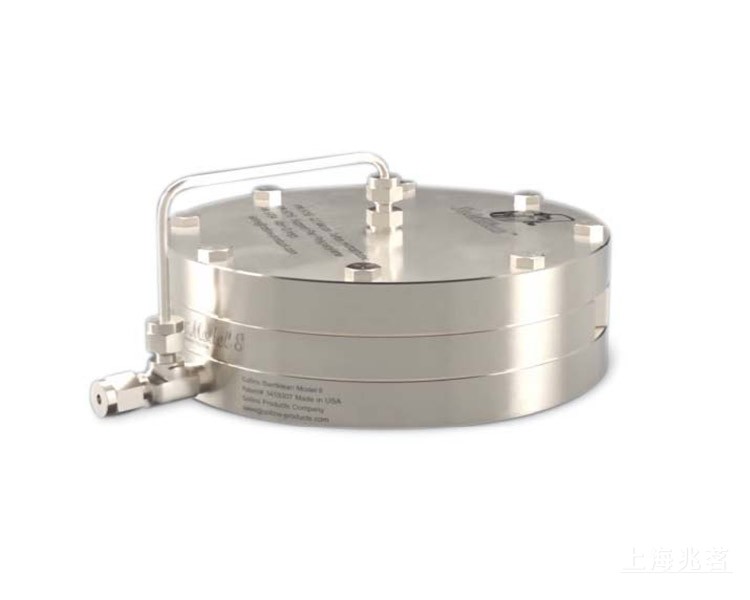

Model VI (Model 6) & Model VIII (Model 8)：针对特殊压力或流量要求设计的衍生型号，进一步丰富了产品的适用范围。

4. 专用过滤系统 (Conditioning Systems)

对于不能提供足够旁路流速的流体（如某些水质分析），Collins开发了集成化的处理系统：

Model 9150 / 8800 / 9300 系统：这些系统通常配备电动搅拌装置。即使在流体静止或流速极低的情况下，通过机械搅拌产生的湍流也能保持滤膜清洁，常用于水流调节（Conditioning Water Streams）。

5. 核心耗材：滤芯 (Filter Elements)

Collins的滤芯设计采用表面过滤机制，而非深层过滤，这有助于颗粒物的剥离。

标准滤芯：采用聚合物膜，标准孔径为0.5微米，能够有效拦截亚微米级颗粒。

疏水性滤芯 (Hydrophobic Elements)：这是Collins的一大特色产品。该滤芯能够排斥液态水，常用于：

气相分析：从气体样品中分离并阻挡液态水或碳氢化合物液滴。

液相分析：从液态碳氢化合物中去除夹带的游离水（聚结分离作用）。

四、 关键应用行业与领域

Collins Swirlklean过滤器的设计直接针对工业现场的恶劣工况，广泛应用于以下核心领域：

石油炼化：

在催化裂化等装置中，有效去除样品流体中的催化剂细粉。

保护色谱仪进样阀，防止硫化铁（Iron Sulfide）和铁锈颗粒造成的磨损和堵塞。

石油化工：

用于乙烯、丙烯等烯烃生产过程中的在线分析采样。

通过疏水滤芯去除工艺气中的微量水分，保护对水敏感的分析传感器。

天然气处理：

在天然气分析前去除夹带的液体（水或凝析油）和固体杂质。

过程控制：

适用于从浆液（Slurries）或高含固流体中提取洁净液体样品，确保自动化控制系统的连续运行。

美国Collins Products Company通过其Swirlklean旁路过滤器，展现了其在工业采样预处理领域的专业性。通过利用工艺流体自身的动能实现自洁，该产品有效解决了传统过滤器维护频繁、易堵塞的行业痛点。无论是标准的Model I，还是适应高流量的Model II，亦或是具备除水功能的疏水滤芯，Collins Swirlklean都为现代工业过程分析提供了可靠的保障。
