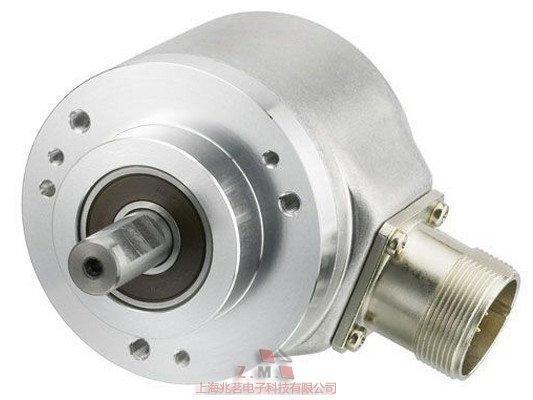

Hengstler绝对编码器 AC58/1212EK.72MCR2

Hengstler绝对编码器 AC58系列将一系列绝对旋转编码器与光学扫描相结合，适用于众多应用领域。58 mm编码器可用作实心轴或空心轴型号，可满足几乎所有苛刻的工业应用和涉及电机反馈的使用要求。作为单匝和多回合版本，这些编码器可实现高达34位的分辨率（22位单匝，12位多匝，取决于接口）。除了SSI / BiSS的连接外，还提供了许多其他接口，如EtherCAT，Profibus，CANopen，CANlayer2，DeviceNet，Interbus和SUCOnet。

Hengstler绝对编码器AC 58 - EtherCAT®主要特征：•单圈和多圈：分辨率高达32位•循环时间为62,5μs。•诊断LED•设备数据：位置，速度，温度，诊断数据，报警•设备配置：分辨率，总测量范围，预设，偏移，方向，位置限制，缩放，剩余值功能，速度限制，温度限制•-40°C ... + 85°C的宽温度范围•“同类比较佳”冲击和振动规格•大量可用的变体。

Hengstler绝对编码器 AC58系列 - EtherCAT®

规格信息：

外壳直径：58 mm

轴直径：6mm/8mm/9.52mm（3/8英寸）/ 10mm/12mm（实心轴）9.52mm（3/8英寸）/ 10mm/12mm/12.7mm（1/2英寸）/14 mm（轮毂轴）可根据要求提供其他尺寸。

轴负载轴向/径向：40 N / 80 N

配合轴的轴向端头（仅限轮毂轴）：±1.5 mm

配合轴的径向跳动（仅限轮毂轴）：±0.2mm

max. 速度：比较大 10.000 U/min（连续工作）

max. 12.000 U/min（短期）

抗振动性（DIN EN 60068-2-6）：300 m /s²（5 - 500 Hz）

抗冲击性（DIN EN 60068-2-27）：4000 m /s²（2 ms）（半正弦）

环境温度：-40°C ... +85°C

存储温度：-40°C ... +85°C

材质轴：不锈钢

重量：约 420g（ST）/ 450g（MT）

连接：带3x M12连接器的总线盖
