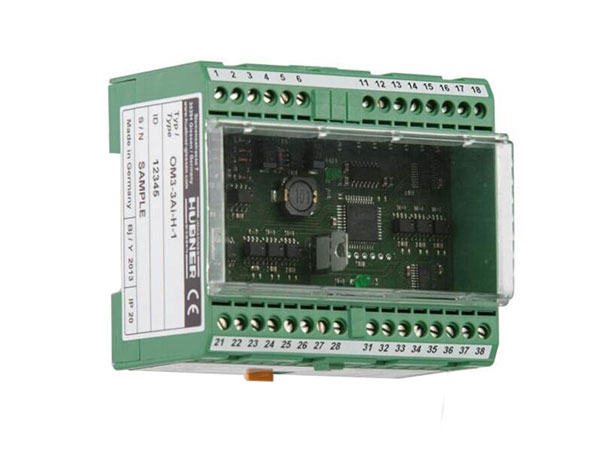

HUBNER编码器OM3-1-5

　　HUBNER编码器OM3-1-5

　　脉冲转换器OM3-1-(1..6)

　　脉冲转换器OM3-1用于隔离电源，电压电平转换和信号再生。

　　输入通过光耦合器与输出相互隔离。

　　输出级配备了比较新的驱动器IC。这使得能够以高输出频率远距离传输信号。

　　红色闪烁的LED表示功率级短路或过载。消除错误后，可以再次使用脉冲转换器。可以将50mmx75mmx52毫米的模块化外壳卡在标准导轨EN 50022上

　　输出乘法器在分配增量编码器之前将它们分开。它们配备了三个信号输入(0°，90°和参考脉冲)，分配给九个信号输出(HTL或TTL)。输出块可以相互解耦(OM 3-3Ai)。

　　产品用途：编码器信号输出(HTL / TTL)乘法

　　电源电压：12至30 VDC

　　信号输入：HTL(方波12-30 V)或TTL(方波2.8-6 V)

　　信号输出：HTL或TTL(3个输出块，每个输出块可选：HTL或TTL电平)

　　0°，90°，N和相应的反相信号

　　频率范围：0-250 kHz

　　套管：电子外壳，用于标准安装导轨

　　外型尺寸：90 x 75 x 52毫米

　　设备温度范围：-20°C至+70°C

　　防护等级：IP20

　　电气连接：30极PHOENIX COMBICON螺钉端子2.5mm²

　　设备选项：3个输出块(OM 3-3Ai型)与3个单独的电源电压输入相互解耦

　　2和4倍脉冲

　　旋转方向感测

　　停顿检测

　　旋转方向相关的输出信号

　　频分(2-32)
