Grace Technologies：GracePort 开关柜监测的型号配置

Grace Technologies, Inc. 是一家美国的电气安全设备制造商，产品分 GracePort、GracePESDs 与 GraceSense 产品系列。三个系列分别解决 PLC 面板接入、LOTO 电气安全、设备预测性维护三类问题。GracePort 配置库包含 300 余种组件、30 余种供电选项，可产生 16,000 种以上独特配置，产品销往全球 60 多个国家和地区。

GracePort 以太网与 USB 接口型号

GracePort 用于把 PLC、工业计算机等调试接口引到电气柜门外。以太网接口型号包括：

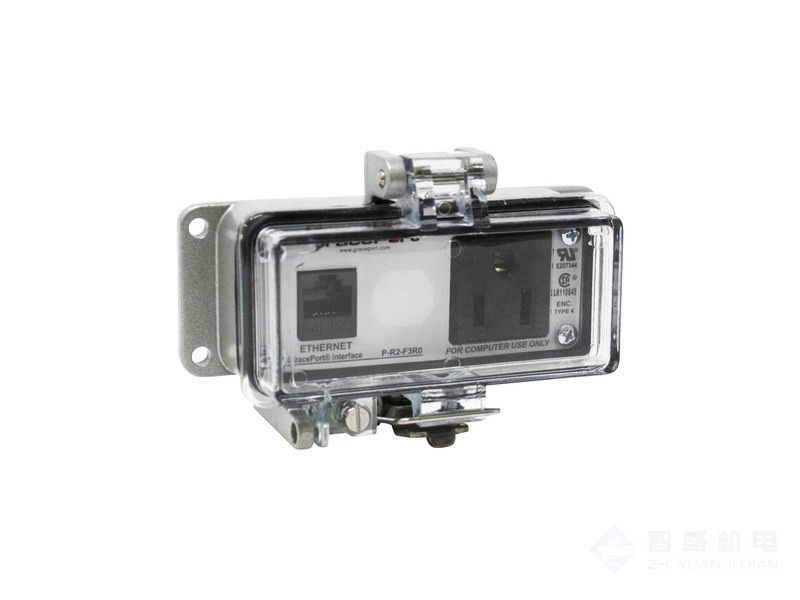

• P-R2-F3R0：1 路 Cat5e RJ45，UL Type 4，IP65，120 VAC / 15 A / SCCR 10kA，尺寸 4.45×1.72×1.60 in。

• P-R2-K3RF3：Cat5e RJ45 + GFCI 双工内置插座 + 3 A 断路器。

• P-R2-K3RF0：同上，无断路器。

• P-R2-B3RX：Cat5e RJ45，无插座/电源。

• P-R2-K2RF3：UL Type 4X，内外置双工 GFCI 插座，3 A 断路器，外壳 5.08×3.54 in。

• P-R2-K2RF0：UL Type 4X，GFCI 双工内置插座，无断路器。

• P-R2-H3R3：Simplex 插座 + 3 A 断路器。

• P-R2-M2RF10：UL Type 4X，GFCI 双工内置插座 + 10 A 断路器。

• P-R2-K4RF3：UL Type 12，GFCI 双工内置插座 + 3 A 断路器。

组合端口型号 P-P11R2-K3RF0 提供 USB Type A/F 转 USB Type A/M + Cat5e RJ45。外壳可选聚碳酸酯或 #304 / #316 不锈钢。

GracePESDs 电压指示与测试装置

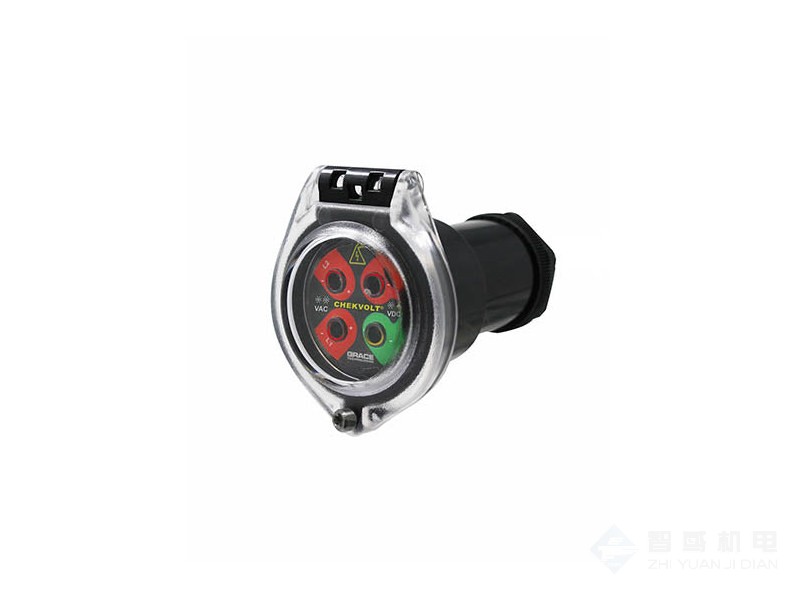

GracePESDs 用于 LOTO。R-3MT-VI-KIT（ChekVolt）集成 LED 电压指示与测试点，20–1000 VAC（50/60/400 Hz）/ 20–1000 VDC，CAT III @ 1000 V、CAT IV @ 600 V，环境等级 Type 4/4X/12/13、IP66/IP69，工作温度 -40 至 +75 °C。R-3W 系列提供闪烁/非闪烁 LED 电压指示，工作电压 40–600 VAC、30–1000 VDC，30 mm 按钮孔安装。R-3W2 通过 Class 1 Div 2，R-3D2 为 Flex Mount 安装。

GraceSense 温度与振动监测模块

GraceSense 的温度监测模块用于开关柜热点监测。G-HSM-9SK 提供 9 个监测点、10 m 光纤、LCD 显示屏、Ethernet/IP 通讯、80 kV 介电耐受；G-HSM-18M 扩展至 18 点；G-HSM-600T-NM 系列为 600 V 低压连续温度监测网络模块。

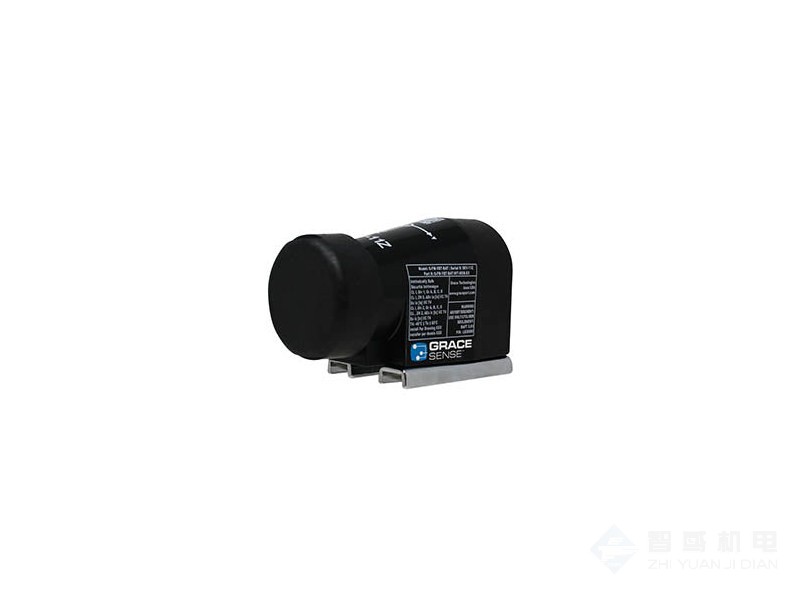

无线振动传感器 G-FM-VBT-BAT-INT-GP-MG-WB 用于旋转设备，IEEE 802.15.4、视距 50 m、±2–16 g、25.6 kHz、IP69K、10 年电池寿命。G-XX-W1W2-K3XX WiFi CloudGate 负责把叶节点数据经 WiFi 上云。

开关柜监测怎么配

开关柜温度监测通常选 G-HSM-9SK 或 G-HSM-18M，把非导电光纤探头固定在母线、电缆接头或隔离开关上。无线振动监测在旋转设备上安装 G-FM-VBT-BAT-INT-GP-MG-WB，通过 CloudGate 汇聚数据。GracePort 的 P-R2-F3R0 或 P-P11R2-K3RF0 用于柜门 PLC 调试口，LOTO 阶段配合 R-3MT-VI-KIT 完成电压验证。

典型应用行业

典型场景包括工业控制柜、PLC 面板、开关柜、变压器、电机、泵、风机、压缩机、配电盘、电机控制中心，覆盖食品饮料、制药、化工、水处理、油气、汽车制造等行业的日常运维与定期检修。

选型逻辑

PLC 调试口：有 RJ45 即可选 P-R2-F3R0；同时需要 USB 调试选 P-P11R2-K3RF0；潮湿/冲洗环境选 UL Type 4X 型号。LOTO：需同时看电压和测电压选 R-3MT-VI-KIT；仅看电压选 R-3W；危险场所选 R-3W2。开关柜测温：9 点以下选 G-HSM-9SK，18 点以下选 G-HSM-18M。旋转设备监测：G-FM-VBT-BAT-INT-GP-MG-WB 磁力底座直接吸附轴承座。以上选型逻辑可组合使用：柜门调试需求对应 GracePort 接口与外壳等级，LOTO 要求对应 GracePESDs 电压指示型号，监测点位数量对应 GraceSense 温度或振动传感器配置。
