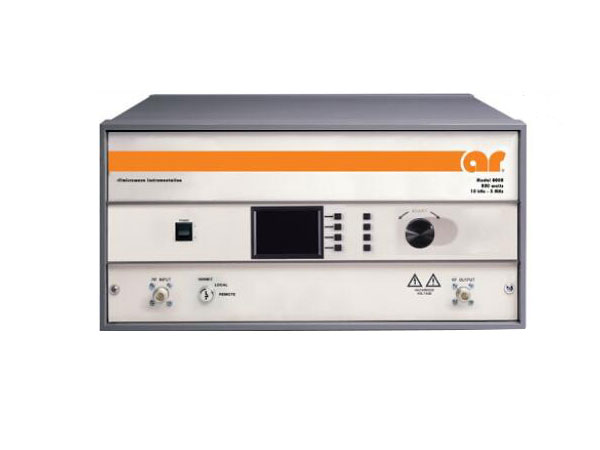

AR中频射频功率放大器800A3A

　　AR中频射频功率放大器800A3A

　　800A3A型是一款独立式，风冷，宽带，固态放大器，设计用于需要瞬时带宽和高增益的应用。与射频扫描发生器一起使用时，800A3A型将提供至少800瓦的扫频功率。

　　数字控制面板可对放大器进行本地和远程控制。显示屏提供正向功率和反射功率的操作演示，以及控制状态和内部放大器状态的报告。特殊功能包括增益控制，RF输出电平保护以及带有可选抽头的变压器，以匹配不同的负载阻抗。

　　所有放大器控制功能和状态指示均可通过IEEE-488，RS-232和USB远程获得。总线接口连接器位于后面板上，并且通过放大器前面板上的按键锁可以确保对本地或远程操作的肯定控制。

　　800A3A放大器适用于负载阻抗不一定为50欧姆的应用。可选的输出阻抗提供了驱动负载的能力，否则负载将导致高SWR并限制输出功率。阻抗匹配变压器使用高压/大电流真空继电器，因此用户可以在阻抗之间“热切换”而不会造成损坏。

　　800A3A型安装在机柜中，旨在为RF测试提供完整的独立性能。它还配置为用作1500瓦或5000瓦高功率放大器中的子放大器。可以以增量方式添加它，使其成为这些更高功率单元的一部分，但仍可以用作独立的800瓦放大器。
