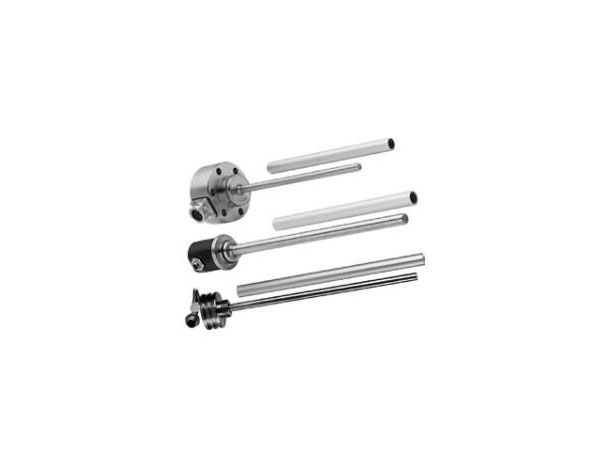

　　EDS系列的传感器元件由耐压的不锈钢外壳保护。作为目标，使用铝套筒，该铝套筒被集成到活塞杆中，并且在接触时无接触且无磨损地穿过传感器杆。

　　涡流长行程位移传感器转换线性运动(例如活塞位置在液压缸)转换成线性电信号。 一根铝管，围绕传感器同心运动杆，用作目标。 通过在铝管中感应出涡流来从线圈传递能量并因此而失谐。 集成的小型电子设备将电子管位置转换为线性，电气输出信号。 涡流测量原理在活动部件之间没有接触的情况下起作用因此没有磨损。

　　测量范围(毫米)：75 | 100 | 160 | 200 | 250 | 300 | 400 | 500 | 630

　　比较大线性 0.3毫米

　　比较大分辨率 0.05毫米

　　线圈安装在密封杆内，可防止受到环境影响。 微电子是集成在传感器外壳中。 可选配耐压不锈钢外壳。 传感器用于测量100至630 mm的长度。电气连接：

　　-4针连接器，紧凑型Amphenol C164P型(EDS -...- S ...型)1

　　-7针连接器，Binder 712型(EDS -...-S ... 7 ...)

　　-带卡口连接的5针CA02COM-E14S连接器(EDS -...- F ...型)

　　-轴向线(型号EDS -...- Z ...)
