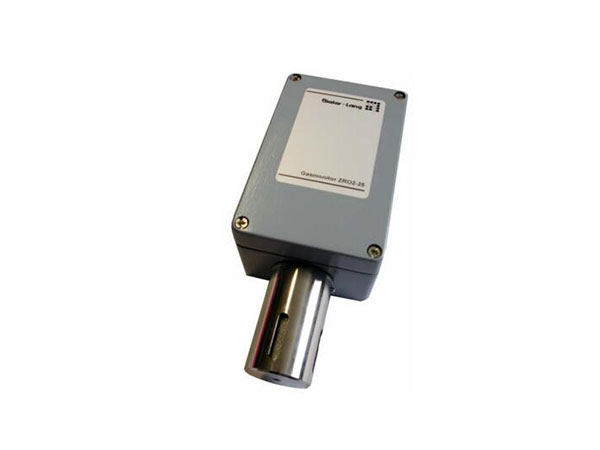

Bieler+Lang氢传感器gas monitor 02-25

　　Bieler+Lang氢传感器gas monitor 02-25

　　传感器元件由加热线圈和二氧化锆圆盘组成两侧都有电极。 ZrO2的特点是它具有很高的氧离子的导电性和电子的导电性差。因为ZrO2仅在高温下才表现出这种作用，加热线圈用于将基板(加热电压)加热到工作温度大约温度400℃。

　　铂电极将氧催化成氧离子。的一侧ZrO2圆盘暴露于要测量的气体中。另一方面，有一个小室，暴露于通过扩散孔。其结果是只有少量的氧气可以每单位时间扩散到腔室中外部电压可确保所有具有通过ZrO2圆盘(离子泵)。

　　腔室中的浓度降低到零(受控扩散)。其结果是电子从内部流走电极(扩散极限电流)与外部氧气成正比浓度。电子设备将加热电压调节到特定于传感器的水平。的传感器电流被放大并通过变送器转换为4-20 mA信号。

　　Gasmonitor ZRO2检测器与合适的检测器结合使用分析单元具有以下功能：

　　测量并显示当前的氧气浓度。

　　提供控制输出以应对氧气不足的情况

　　气体警报器包括以下组件：

　　传感器

　　分析单位

　　通风机和警示灯等可控单元

　　检测气体氧气

　　测量原理ZrO2

　　测量范围0-25 Vol%(0-1 Vol%)

　　测量信号4-20 mA

　　测量精度<0.5体积%(<0.02体积%

　　重复性<0.1体积%(<0.01体积%)

　　响应时间T90 10秒

　　电源电压24V DC

　　电源电流<200 mA

　　温度范围-10至+50°C

　　相对湿度10至90%。 湿度

　　气压范围900至1100 hPa

　　外壳材料铝

　　尺寸H x B x T：190 x 80 x 57 mm

　　重量0.6千克

　　防护等级IP 53
