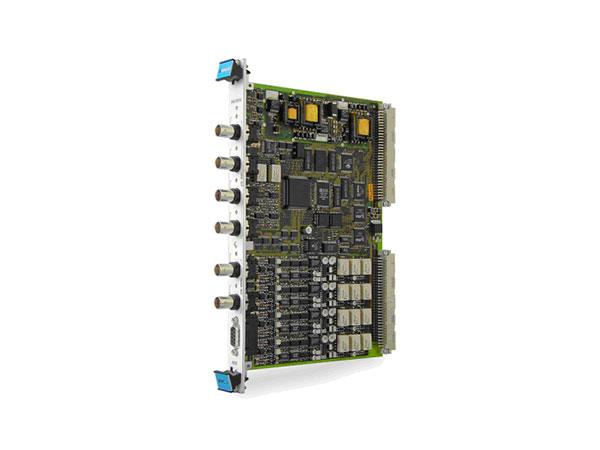

VIBROMETER卡件MPC4 Machinery Protection Card

　　VIBROMETER卡件MPC 4 Machinery Protection Card

　　MPC 4机械保护卡是中央Vibro-Meter的VM 600系列机械中的元素保护系统。这种非常通用的卡能够测量和监视多达4个动态信号输入同时比较多2个速度输入。可以连接多种速度传感器(例如系统基于接近探头，磁脉冲拾取传感器，提供TTL信号的系统)。分数测速器支持比率。

　　动态信号输入是完全可编程的，并且可以接受代表加速度，速度，位移(接近度)或其他参数。在船上多通道处理允许测量各种物理参数，包括相对和绝对振动，Smax，偏心率，推力位置，绝对值和差速器壳体膨胀，位移，动态压力等数字处理包括数字滤波，集成或微分(如果需要)，校正(RMS，平均值，真实峰或真实峰峰)，阶次跟踪(幅度和相位)和传感器目标间隙的测量。

　　校准可以公制或英制表示单位。警报和危险设定点是完全可编程的，以及警报时间延迟，滞后和锁定。警报危险等级可以根据速度或任何外部信息。内部有数字输出(在IOC 4T卡上)每个警报级别。这些警报信号可能会被路由在机架中驱动可选的转换继电器RLC 16中继卡。

　　处理后的动态信号和速度信号为可在机架背面作为模拟输出信号使用。基于电压(0-10 V)和基于电流(4-20 mA)提供信号。MPC 4执行自检和诊断例程充电。此外，该卡的内置“ OK系统”持续监控由传感器并指示由于损坏而引起的任何问题传输线，传感器或调节器故障。MPC 4前面板上的LED指示灯指示是否发生处理或硬件错误。六额外的LED(每个通道一个)指示是否正常系统检测到故障以及是否有警报发生在频道上。

　　连续在线机械保护卡

　　•使用比较新的DSP技术进行实时测量和监控

　　•完全兼容VME的从接口

　　•完全可通过RS-232或VME配置的软件

　　•四个可编程输入(例如，振动，压力，等)和两个可编程转速表输入

　　•可编程宽带和跟踪滤波器

　　•同时执行幅度和相位以订单跟踪模式进行监控

　　•可编程警报，危险和确定设定点

　　•自适应警报和危险等级

　　•前面板BNC连接器，可轻松分析原始数据信号

　　•7个前面板LED指示灯显示监视状态和警报

　　•为ICP加速度计提供电源，感应系统和许多Vibro-Meter前端

　　•可以实时插入/取出卡
