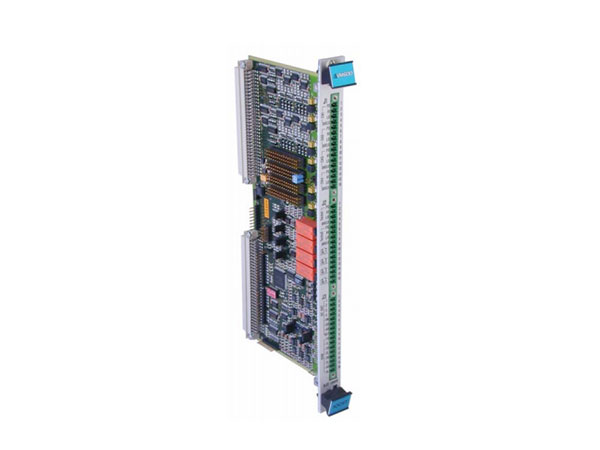

VIBROMETER板卡IOC 4T 200-560-000-HH

　　VIBROMETER板卡IOC 4T 200-560-000-HH

　　IOC 4T输入/输出卡充当信号VM 600系列MPC 4(机械保护卡)。它安装在ABE 04X机架并直接连接到机架通过两个连接器的底板。每个IOC 4T与一个特定的MPC 4相关联，并且直接安装在机架的后面。国际奥委会4T在从机模式下运行并读取数据和时钟通过工业包(IP)来自MPC 4的信号通过连接器P2连接。

　　IOC 4T包含一个接线板，用于连接来自传感器/的传输电缆护发素。该条也用于输入并从外部输出所有信号控制系统。该卡可保护所有输入和输出免受电磁干扰(EMI)和信号浪涌并符合EMC(电磁兼容性)标准。IOC 4T确保直通振动以及从传感器到MPC的速度信号4。这些信号一旦经过处理，就会传回给IOC 4T。

　　对于振动信号，板载4个数模转换器(DAC)提供校准信号输出范围为0-10V。四个内置电压电流转换器允许信号进入可获得4-20 mA的范围(可选跳线)。IOC 4T包含4个“本地”继电器，它们可以归因于软件下的任何特定警报信号控制。在典型的应用中，这些可用于表示MPC 4故障或由APC检测到的问题常见警报(传感器正常，警报和危险)。此外，代表警报的32个数字信号是传递给背板，可能被机架中安装了可选的RLC中继卡(跳线)可选)。

　　继电器名称：RL1，RL2，RL3，RL4

　　类型：PE 014005

　　触点排列：1 x常开或1 x常闭触点/继电器(用户可选)

　　线圈电压：5 VDC

　　线圈电阻：125Ω±10%

　　标称电流：0.35 ADC / 5 AAC

　　标称电压：300 VDC / 250 VAC

　　比较高 断电不接触

　　保护：100瓦(1250 VA)接送/退学/弹跳时间(联系方式)：通常5/2/1毫秒

　　线圈测试电压-触点：4000 VAC

　　测试电压，开放触点：1000 VAC

　　机械寿命：30 x 106次操作

　　电气寿命：105次操作
