Mesytec放大器 - 德国Mesytec前置放大器 MUX-16/-32

Mesytec MTM-16 16通道前置放大器，带HV偏置滤波器，整形器，前沿鉴别器，用于真空应用的PCB版本。基于VME的音序器和数字化仪模块有多种时间戳模式，用于前端电子设备的遥控主机。时间复用的一种方法是将各个幅度作为电荷存储在电容器中，一个接一个地将其切换到总线，并用CAMAC或VME模块中的ADC对其进行数字化。通过这种方式可以将几个100通道数字化，只需比较少的布线和一个ADC。采用单片集成电路已经采用了许多方法，但对于许多应用而言，信号质量（幅度分辨率，线性度，偏移，失调漂移，高输入容量时的低噪声）和灵活性（缺少的功能如：良好的定时，自触发或适应能量范围）是不够的。此外，可用的数字转换器不能提供具有低差分非线性（滑动标度ADC）的高分辨率，这是光谱应用所必需的。

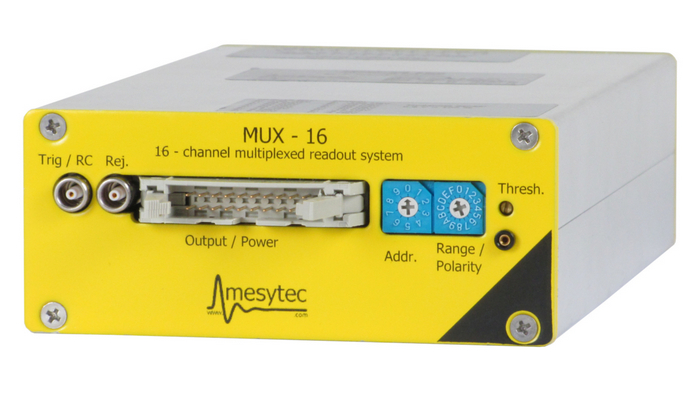

Mesytec MUX-16/-32是一款非常快速的16/32通道多路复用前置放大器整形器和鉴别器组合，具有非常好的能量和定时分辨率。识别多达两个同时响应的信道，并且将两个幅度加上两个相应的幅度编码地址切换到总线。一条总线比较多可连接8个模块（128个通道），因此只需4个通道的峰值检测ADC即可对能量和位置信号进行数字化处理。这些模块特别适用于具有单面或双面多条硅探测器或多线比例室的单击应用（一个模块上比较多两次击中）。由于功耗低，MUX-16 PCB可在真空中使用而无需冷却。

主要特征：

高速率：每条总线高达800 kHz的速率能力（每个事件1.2 us总线死区时间）

非常好的定时分辨率：每通道1个快速前沿鉴别器。Ored NIM定时输出，拒绝输出

低噪声：前置放大器和5阶整形放大器可实现非常好的能量分辨率

非常灵活：灵敏度（和极性）可通过旋转开关（或RC）分8步进行选择

低功耗：16通道1.45 W

紧凑型：185 x 100 x 16 mm

此外：

完全可远程控制，可用于真空

包括16通道偏置滤波器（和AC耦合），

用于偏置电压高达±400 V

在一个16通道单元上处理单击和双击

一条总线上比较多8个模块= 128个通道，只需要2个或4个峰值检测ADC通道

脉冲输入

前置放大器输入保护

选项：所有通道的个别鉴别器阈值

拒绝：如果超过2次命中或总线上的模块冲突，则输出信号

Mesytec主要型号：MPR-1、MPR-16、MPR-16L、MPRT-16、MPRB-16、MCFD-16、MPD-4、MADC-32、MQDC-32、MTDC-32、MDPP-16、MSI-8、MPRS-16、MDS-8、MHV-4、MDU-16、MNV-4、MRC-1
