GHIELMETTI 从 CSF Light 背光面板到 GMS 2180 MADI 的选型清单

GHIELMETTI 的产品系列按机架位置排开：跳接排、倒换器、路由器、监听器、测试仪，加上发电厂保护柜里的跳闸矩阵。这份清单按设备类型列出型号与参数，主体为瑞士 Ghielmetti Solutions AG，1912 年创立于伯尔尼，现总部在索洛图恩州 Biberist，产品标注 Swiss Made by Ghielmetti，接触件为 Double-Gold-Contacts 双金触点。

Ghielmetti Solutions AG，前身 GHIELMETTI & Cie（1912 年）与 Ghielmetti AG（1936 至 2021 年），2021 年 10 月由原任**员工重组并恢复生产。德国销售处在 Luckenwalde，其余市场经全球代理与分销伙伴网络。

CSF 音频插配板

19 英寸 1U，48 通道，3 极，兼容数字 AES/EBU 与模拟，通道分离大于 90 dB。CSF 1x48 AV 3/1 SA G（673.113.553.13）配 96 个 GAS 323 LA C 焊耳连接器；CSF 1x48 AV 3/1 D25T ff（673.113.553.48）配 6 个 D-Sub 25 极母头 TASCAM 排针模块；CSF 1x48 AV 3/1 KP C（673.113.553.61）为 KRONE-LSA 快接；CSF 1x48 AV 3/1 E3m（673.113.553.32）为 EDAC 3 极公头模块。

CSF Light 背光面板

CSF 1x48 AV 3/1 SA G Light peu RJ10（673.117.260.13）：背光面板，机身深 25 mm（带线缆杆 165 mm），96 个焊耳连接器，RJ10 电源模块，附 2 m GAK 200 RJ10 适配线与电源。背光设计源自 2006 年的 CSF Light。ASF Light 版通道分离大于 96 dB（ASF 1x32 AV 3/1 系列）。

ASF 与 USF 音频插配板

ASF 1x32 AV 3/1 LA M Blueline（673.113.900.05）：32 通道，白面板蓝印。ASF 1x32 AV 3/1 SA G Econom（673.115.900.61）与 ASF 1x24 AV 3/1 SA G Econom（673.115.800.61）：取消通道隔离屏蔽。USF 1x32 AV 3/2 SA G（673.114.014.01）：32 通道，2U，64 个焊耳连接器。CSF 2x48 A 3/1 SA G（673.113.554.13）：96 通道 1U。

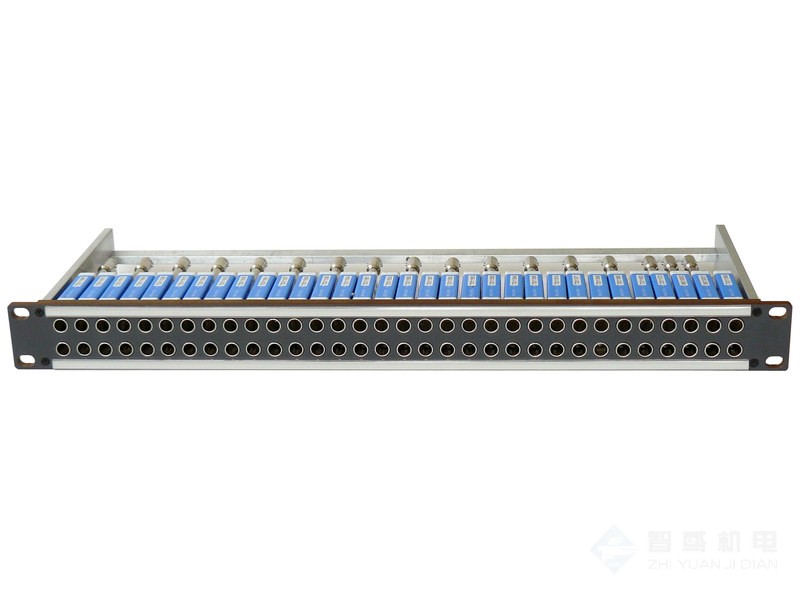

GVP 视频插配板

GVP 1x32 AV 1/1 MDVJ-STW an：3 GHz HD-SDI，32 插口，自归位自终结 75 Ω；GVP 2x24 A 1/1 MU an：4 GHz，48 插口，BNC 75 Ω；GVP 1x16 A 1/1 BNC75 6G an：穿墙式 BNC 至 6 GHz；GVP 1x32 AV 1/1 MCVJK-STW an：12 GHz；GVP 2x24 A 1/1 MU-UHD an：24 GHz UHD。

GCS 通道倒换与 GKVE 路由

GCS 3x2x1 422 MP（678.110.140.01）：3 进 1 出 AES，检出信号丢失、CRC 错误、载波丢失、同步丢失、削波与静音，RS422，1U。GCS 1x64 AB 72（673.114.192.64）：64 端口 2 极继电器倒换，3U，按 8 通道扩展。GKVE 9x5 R LR（678.110.083.10）：9x5 口，交叉点电阻小于 0.1 Ω，最大 5 A、230 VAC，USB 控制，1U。

GMS 2180 MADI 监听

GMS 2180 MADI（678.110.086.80）：MADI 输入 64 单声道或 32 立体声，直通输出，内置 32:1 立体声监听路由（12 键双层），电平与相位表，2 只 10 W 扬声器，电源 90–267 VAC，19 英寸 2U。监听系列的前序节点为 GMS 2100（2009）、GMS 2110/2130（2011）、GMS 1800（2014）、GMS 3132 Dante（2015）、GMS 3164 Dante（2019）。

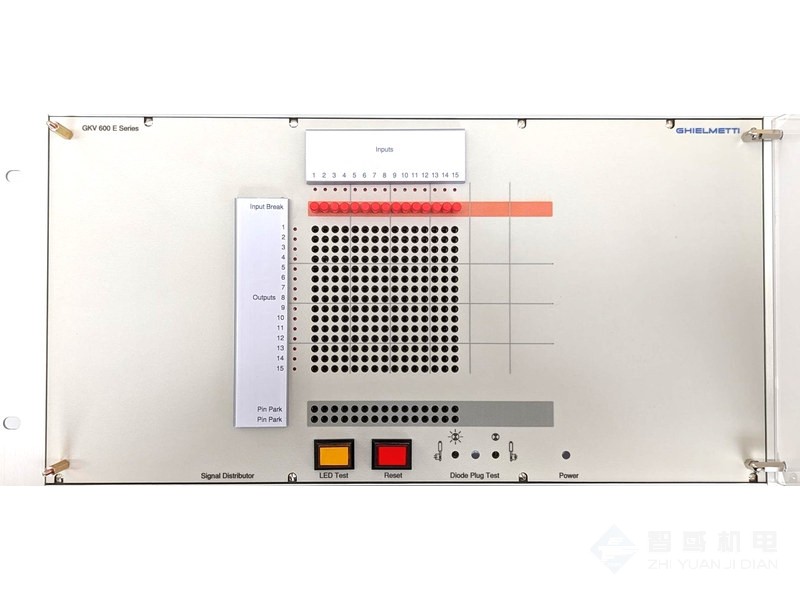

GKV 跳闸矩阵与 GFPE 分析仪

GKV 15x15 621 AM ELDP 250 VDC（674.115.410.20）至 GKV 20x60 621 AM ELDP（674.115.420.00）：发电机保护系统用跳闸矩阵，交叉点 GSS-621/15 rt 二极管插头，断线 LED 指示，电源 250 VDC ±20%；矩阵板 GKV 31x31 621 LA（674.110.039.02）31x31 单极，最大 230 VAC/16 A。GFPE 2020（678.110.069.70）：空管与无线电信道测试系统，模拟、E1、VoIP 测量模式，测试音 300–3400 Hz 可调，4U 便携，9.2 kg。

参数区间

音频通道数 24 至 96；视频带宽 3 至 24 GHz 五档；插配板通道分离大于 90 dB（CSF）与大于 96 dB（ASF Light）；阻抗转换衰减不超过 0.3 dB @100 MHz；跳闸矩阵电源 24、110、240、250 VDC；HPL 板耐热至 180 ℃。

应用行业

广电与剧院（插配板、监听、倒换）、发电厂（跳闸矩阵）、空中交通管制（GFPE 分析仪）、轨道车辆与一般工业（HPL 面板，阻燃板按 EN 45545-2 达 R1）。
