LAM PLAN 研磨机：型号、盘面规格

LAM PLAN 是 1962 年创立于法国的研磨抛光设备制造商，总部位于法瑞边境的 Gaillard，按 ISO 9001 体系制造设备与耗材。平面研磨设备集中在 M.M.® 系列，单面机从 M.M.9400 到 M.M.9150 覆盖 Ø 5–580 mm 的工件直径，双面机以 M.M.2380 承担小零件上下盘对研，配套盘面、磨料与测量件构成完整的研磨工位。

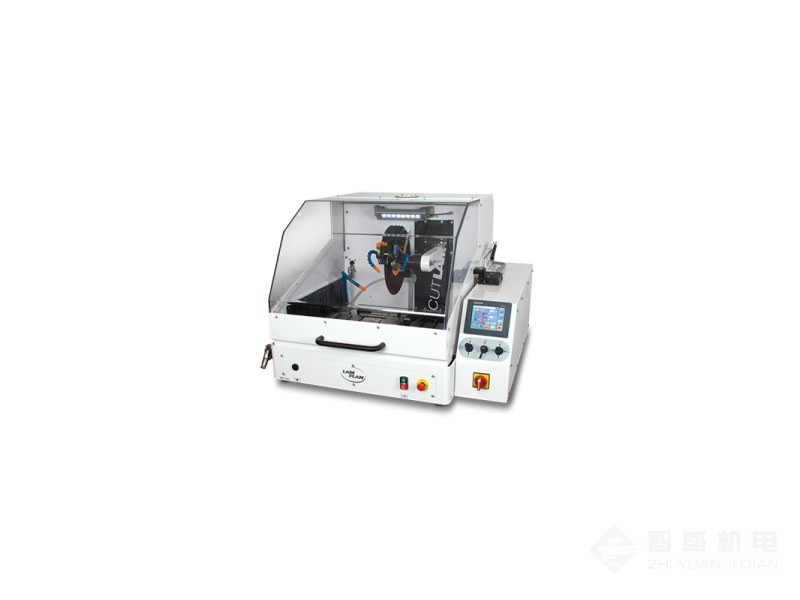

LAM PLAN 由 Jacques BROÏDO 于 1962 年在法国 Annecy 创立，现总部在 Gaillard，设用户测试中心；在波兰、意大利、英国与德国设有子公司。设备系列：CUTLAM®、PRESSLAM®、SMARTLAM®、MASTERLAM®、RECTILAM® 与 M.M.®，耗材类：CAMEO®DISK、TOUCHLAM®、DIALAM®、Bio DIAMANT® 等，全部在自有体系内完成设计与制造。用户测试中心按需求单出具工艺测试报告，覆盖从试样切割、镶嵌到研磨抛光的完整制样流程。

M.M. 单面研磨机清单

• M.M.9400：中等产量，工件 Ø 5–130 mm，盘 Ø 381 mm（可选 Ø 400 mm），货号 10 09400 00

• M.M.9610：中等产量，工件 Ø 5–210 mm

• M.M.9380：大产量，工件 Ø 5–130 mm

• M.M.9480：大产量，工件 Ø 5–160 mm

• M.M.9700：大产量，工件 Ø 5–210 mm

• M.M.9914：大产量，工件 Ø 10–290 mm

• M.M.9100：大产量，工件 Ø 10–350 mm

• M.M.9120：大产量，工件 Ø 20–450 mm

• M.M.9150：大产量，工件 Ø 20–580 mm

M.M. 双面研磨机

M.M.2380 上下盘 Ø 380 mm（内 Ø 153 mm），5 个 Ø 125 mm 卫星载盘，转速 0–120 rpm 双向，96 套配方，Stop-Cote 停厚，10.5 英寸触摸屏，重 750 kg，工件 Ø 5–30 mm；MASTERLAM® Evolution 面向 Ø 5–20 mm 的小批量与原型件。

盘面与耗材规格

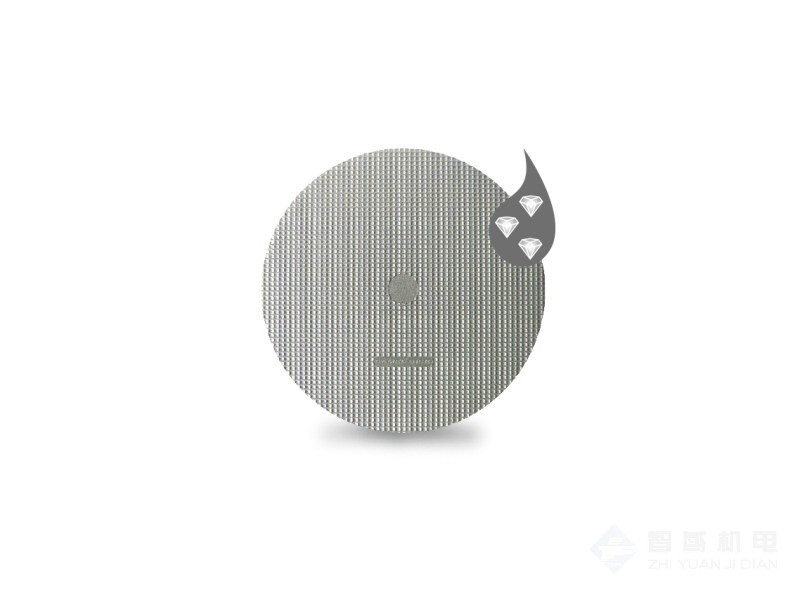

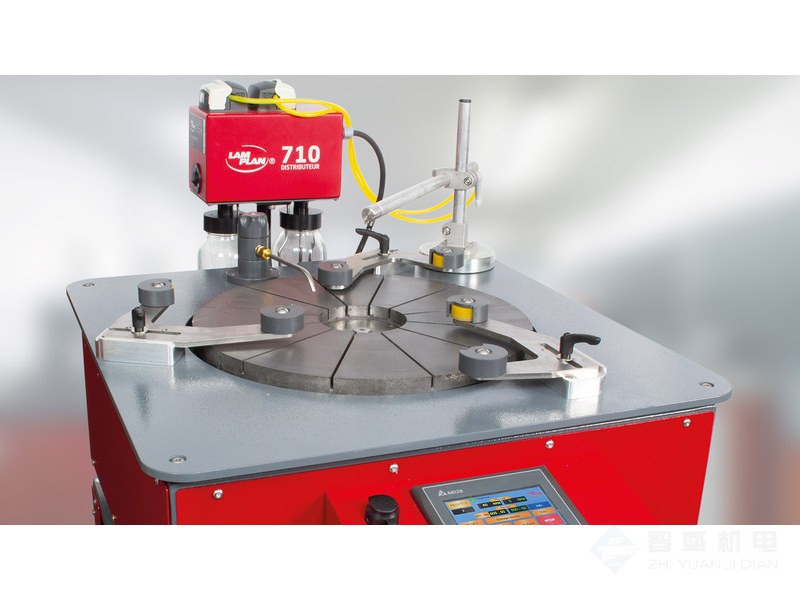

盘面四类可选：铸铁、DIALAM®（Blau 粒度 D151、Grün 粒度 D39，配活化液 M.M.320，5 L 装货号 07 00320 40）、NEW LAM® M'M' 与 FAS®；修整用 ABRABLOC® 环（Braun 配 Blau，Elfenbein 配 Grün，Ø 178 与 224 mm）；磨料用 Bio DIAMANT® NEODIA® 悬浮液（1/4–14 µm）；加液用 709、710、719 蠕动式或文丘里式加液器，以及 8017、8003、8007 混料式分配系统。M.M.320 活化液在盘面修整时活化金刚石出刃，维持粗研阶段稳定的去除率。

机械密封件的研磨配置

密封环平面度要求高：MESUREO 装置（货号 10 84003 00）配 M.M.9400、9380 或 9480 使用，平面度控制在 1 µm 以内、与基准面平行度小于 5 µm；检测用微米测量尺（读数精度 1 µm，箱内含 0.8 µm 大理石基准盘与千分表）；P804 温控单元双向运行，开机前把盘面温度拉回设定区间；电机化摆臂组件（KIT10 94000 BM）用于黏附工件的载环旋转，使密封环在加工中保持匀速自转。

应用行业

阀门管件（化工、石化、核能）、泵用机械密封（航空航天、石化、食品加工、液压）、精密光学反射镜、玻璃、电子磁头、机电传感器、钟表零件。
