JMS Southeast 温度计套管有哪些系列 管线测温怎么配

JMS Southeast 温度计套管构成一套覆盖法兰、焊接、螺纹与卫生级连接的产品系列，按订单制造，用于保护温度传感器并允许在不打开工艺管线的情况下拆装探头。套管选对，探头才能在承压、腐蚀或卫生工况下稳定工作。JMS Southeast, Inc. 1980 年成立于美国北卡罗来纳州 Statesville，主营工业温度测量元件，质量体系通过 ISO 9001 认证，校准可溯源至 NIST，套管制造遵循 ASME PTC 19.3TW，并提供 SwiftyCalc 套管频率计算软件与 SwiftyQuote 在线配置器。

温度计套管系列

法兰式：Standard Flanged、RTJ Flanged、Van Stone Flanged，符合 ASME B16.5，含凸面、环连接与平面三种密封面，口径 1/2″ 至 1 1/2″ 以上，插孔分 .260″ 与 .385″ 两种，套管形状有台阶式、直管式与锥形三种，可按测点深度与流速选取。

焊接与螺纹式：Weld-In、Socket Weld、Threaded、Limited Space，用于整体焊接或旋入式安装，适合需要无泄漏点或空间受限的管线，其中 Socket Weld 与 Weld-In 用于整体焊接场合，Threaded 与 Limited Space 用于不宜焊接或空间紧张的场合。

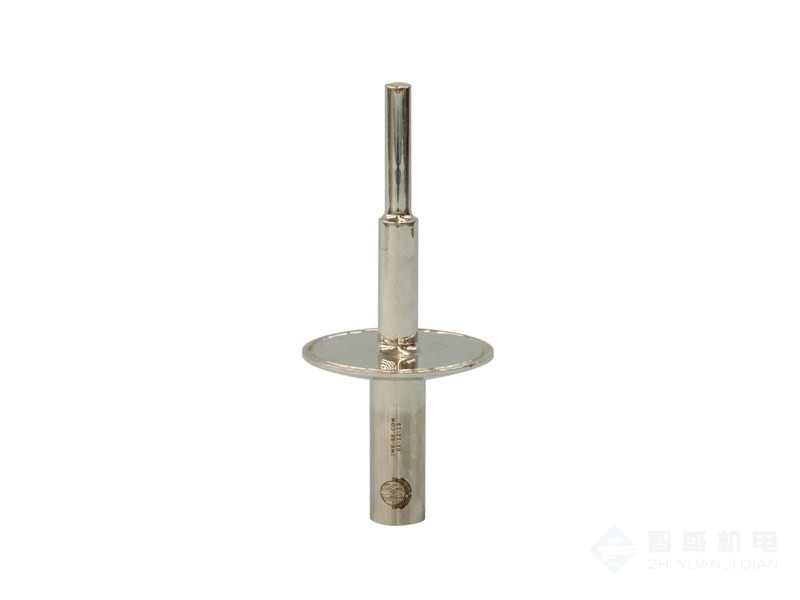

卫生级：Sanitary Thermowells、Sanitary Slim-Wells、Sanitary Elbow Wells，Tri-Clover 卡箍，316L 材质，符合 3-A Standard 74-07，适配就地清洗产线，Slim-Wells 用于小管径，Elbow Wells 用于弯管安装。

特殊型式：Carolina Twist 螺旋法兰套管、Coal Pulverizing Thermowell、SwiftWell CalcKiller，分别针对流体诱导振动、磨煤机出口与快速选型场景。Carolina Twist 以螺旋外形改变尾流，降低涡街脱落引起的振动；SwiftWell CalcKiller 在选型阶段给出套管频率校核结果，缩短设计周期。

保护管与配件

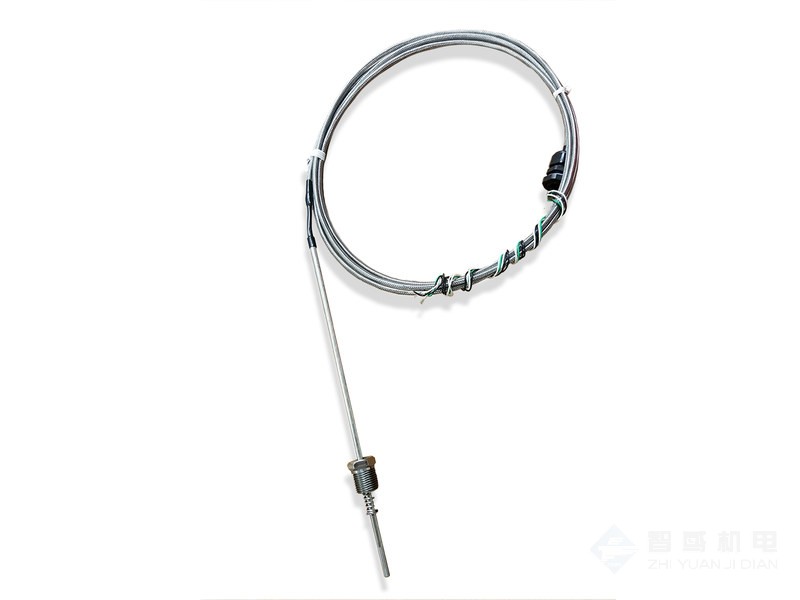

保护管含 Ceramic、Metal、Silicon Nitride、Bonded Silicon Carbide 与 Sulfur Resistant MCPT，用于隔离元件与介质，延长探头在腐蚀与高温工况下的寿命。Ceramic 与 Silicon Nitride 适用于氧化性高温与玻璃陶瓷窑炉，Metal 适用于一般工业烟道，Bonded Silicon Carbide 与 Sulfur Resistant MCPT 针对含硫与磨蚀介质。连接配件含补偿插头插座、快接接头、接线盒、端子排与安装附件，与传感器组件配套形成完整测温链，传感器组件把传感器与套管组装为 Direct Mount、Remote Mount、Whip Style 等形式，亦可与 8H、8I、8E、8D、8N 系列变送器组合交付。

参数区间

法兰套管插孔 .260″ 与 .385″ 两种，套管形状有台阶式、直管式与锥形。护套材质空气中上限：304 SS 1650 ℉、316L 1650 ℉、310 SS 2100 ℉、Inconel 600 2100 ℉、Platinum 3000 ℉、Titanium 600 ℉。套管制造符合 ASME PTC 19.3TW，工程选型可用 SwiftyCalc 校核固有频率，依据该标准确认套管在工艺流速下的安全性，避免流体诱导振动造成套管疲劳断裂。

管线测温怎么配

承压工艺管线优先选用法兰套管，高压密封场合取 RTJ 环连接面，需现场调角的场合取 Van Stone 活套法兰；整体焊接的无泄漏点管线取 Weld-In 或 Socket Weld；空间受限或不宜动火的场合取 Threaded 或 Limited Space；就地清洗产线取 Sanitary 卡箍套管配 CIP Sanitary RTD；危险区域取 Ex Proof Series 4E 配套套管组件，整体取得 CSA 与 FM 认证。选型时同步按 ASME PTC 19.3TW 校核套管固有频率，并核对插孔尺寸与探头外径的匹配。

成套供货

套管、探头与变送器由同一制造商按订单制造，插孔尺寸、螺纹规格与法兰口径在同一份图纸上校核，避免现场装配阶段出现探头插不进或法兰密封面不匹配的问题。

应用行业

石油天然气与炼化用 TSTC 配套管组件测加热炉炉管；化工石化承压腐蚀工况用 RTJ 或 Van Stone 法兰套管；制药食品用 Sanitary 卡箍套管；电力与磨煤系统用 Coal Pulverizing Thermowell 与保护管；金属热处理与玻璃陶瓷用保护管与高温热电偶；造纸橡胶用 Metal 保护管与 Averaging RTDs；塑料化纤用 Plastic Melt Extrusion 传感器配套管；半导体用超高精度 T 型线热电偶配套微型套管；数据中心用机房空气温度传感器配套卡箍套管；航空航天用 Wire Style Bearing 与 Autoclave 传感器；焚烧炉用 Ceramic 与 Metal 保护管。

套管与探头的匹配是测温可靠的前提：插孔尺寸需容纳探头外径并提供足够导热接触，法兰口径需与工艺管线一致，卫生级卡箍需符合 3-A 74-07 的拆装与清洗要求。选型阶段用 SwiftyCalc 校核固有频率，可提前发现流体诱导振动风险，避免投运后套管疲劳。对于危险区域，将套管与 Ex Proof Series 4E 传感器作为整体取证，使防爆资格覆盖整套测温装置。SwiftyCalc 在选型阶段给出套管固有频率与工艺流速的对比，便于提前调整套管形状或插入深度。卫生级产线在拆装后需复查卡箍密封面与表面粗糙度，保证就地清洗无残留。对于磨煤、高流速等易振工况，Carolina Twist 螺旋外形或整体焊接的 Weld-In 形式可进一步提高抗振能力。
