BEHAbelt 可焊接PU/TPE皮带 输送带以及配套焊接设备

BEHAbelt 是德国 BEHA Innovation GmbH 旗下品牌，总部位于黑森林地区的格洛特塔尔，主营可焊接的挤出式 PU 与 TPE 皮带型材、整体式弹性输送带以及配套焊接设备。BEHAbelt 自 1974 年由 Christian Beha 创立 BEHA 起即开始使用 BEHAbelt 名称，2001 年通过成立 BEHA Innovation GmbH 实现垂直整合，可同时生产挤出型材与焊接工具。焊接工具是这条产品链上不可缺少的一环：型材与输送带只有被可靠连接，才能在产线上长期稳定运行。BEHAbelt 的焊接设备按工作原理分为热压机、摩擦焊接机与镜面焊接设备三大体系，三类设备覆盖从现场快速维修到整线输送带连接的不同需求，下文逐一说明其代表型号、技术参数与适用边界。

热压机体系：HP01 空气版与水冷版

HP01 是 BEHAbelt 的热压板焊接设备，提供空气驱动（HP01 air）与水冷（HP01 water）两种版本，配 PPuls 温度控制装置。该设备用于对接焊与叠合焊，可处理直径 6–20 mm 的圆带、截面 6×4–22×14 mm 的 V 带，以及最大 50 mm 宽的齿形带与平带。配套 SH01 裁切辅助工具与 RH-2 连接套件，可在现场完成高一致性的连接。热压板方式依靠平整加热面传热，适合截面较大、需要平整焊缝的型材与整体式输送带，焊缝强度接近母体材料，是重载与宽幅连接的常用方案。空气版本以压缩空气为动力，部署在有气源车间的固定工位；水冷版本以水回路控温，适合对温控精度要求更高的连续作业。

摩擦焊机体系：RS02 与 RS02 AKKU

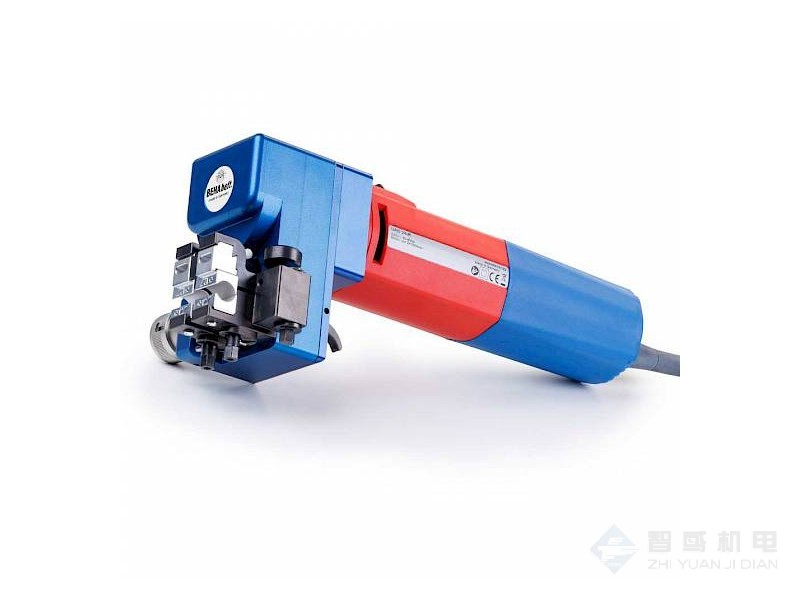

RS02 为便携式摩擦焊接机，凭借固定的焊接参数可重复制造稳定连接。它可焊接直径 6–20 mm 的 PU 圆带（带或不带拉力支撑），以及截面 6×4–22×14 mm 的 PU 楔形带，配对应夹颚保证型材对齐。RS02 AKKU 为蓄电池供电的无线版本，便于在没有电源的固定工位或移动维修场景下使用。摩擦焊依靠机械摩擦生热，设备体积小、操作直接，适合圆带与楔形带的快速现场修复，是产线抢修的常用工具，可大幅缩短因断带造成的停机时间。该设备对操作者的技术要求低，固定参数保证不同班次、不同人员焊出的接头一致。

焊接镜体系：EERGO 与 SG 系列

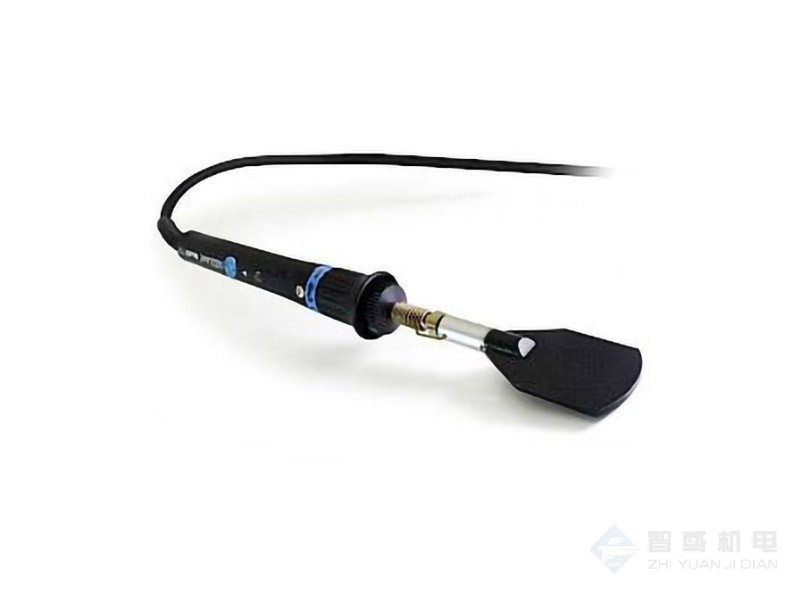

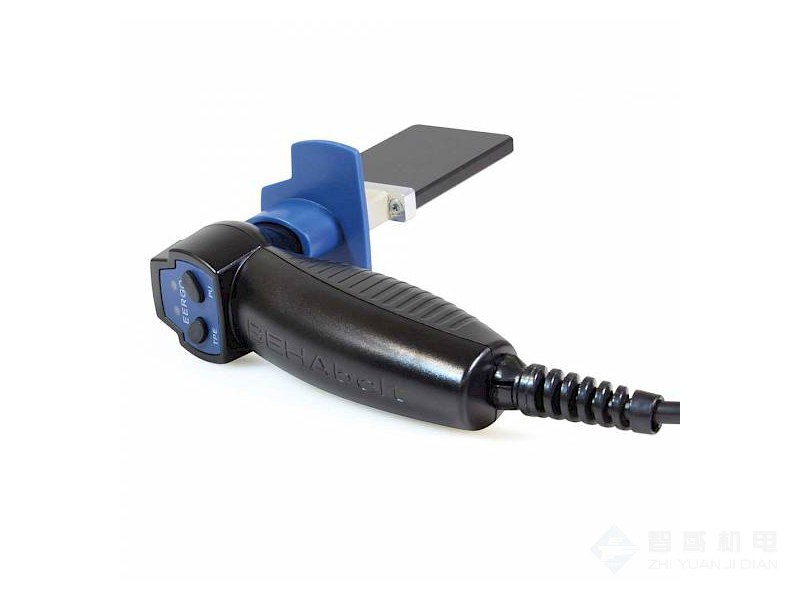

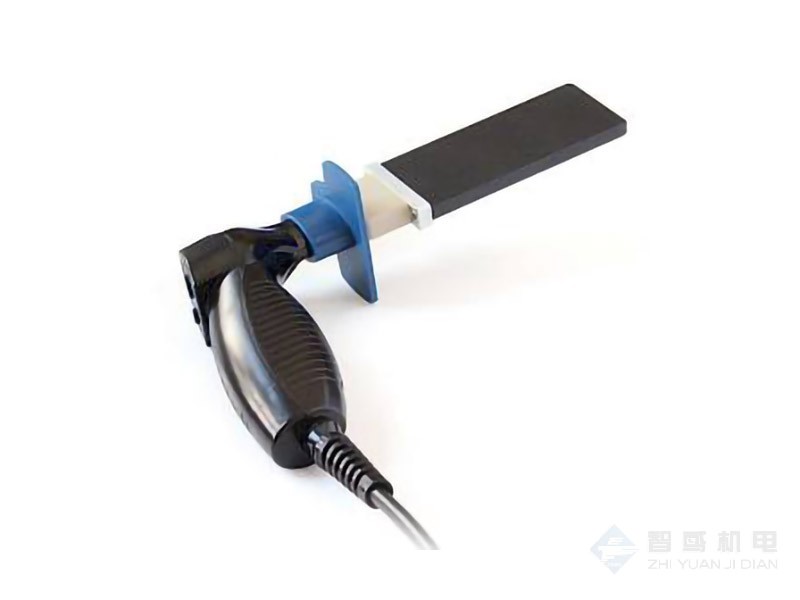

EERGO 系列为镜面焊接设备（焊接镜），通过加热镜面将 PU 型材软化后压合连接。该方式要求 PU 加热至 290 °C、TPE 加热至 240 °C。代表型号包括 EERGO 60 焊接镜、EERGO 90 焊接镜、MultiTC 多功能 TC 焊接镜、SG02 与 SG03 焊接镜。镜面焊适用于需要较小设备体积、在产线旁完成连接的场合，配合导向夹具 FZ01 Vario、FZ02/3 与侧剪 SE02、裁切 AS02 使用，可处理圆带、楔形带与 T 型材的连接。镜面温度由设备精确控制，重复性好，适合食品、制药等需要频繁小修的产线。

输送带焊接装置：HS400 与 HS800

整体式弹性输送带与 AT5 正驱动输送带属于 BEHAbelt 传送业务的一部分，其现场连接由 HS400、HS800 焊接装置承担，宽度可达 800 mm，配 AT5 转接板，可连接整体式 730 mm 与 AT5 700 mm 输送带。这两种装置与三类便携式焊接工具配合，使一条产线从传动圆带到长距离输送带都能用自家的焊接方案覆盖，构成完整的连接设备体系。

工艺与选型要点

BEHAbelt 的焊接工艺分为对接焊与重叠焊两类：不带拉力支撑的圆带采用对接焊，带拉力支撑（聚酯纤维、芳纶、钢或玻璃纤维）的型材采用重叠焊，以保证接头强度。PU 工艺温度约 290 °C，TPE 工艺温度约 240 °C。可焊接玻璃纤维拉力肋无需预处理即可连接，这是其材料与设备匹配带来的工艺便利。焊接前用 SE02 侧剪与 AS02 裁切修整端面，用 FZ 系列导向夹具保证对齐，是获得稳定焊缝的标准流程。三类焊接工具与 HS 系列之间按型材尺寸与焊缝要求分层覆盖，选型时按「焊什么型材、在什么位置焊」归到对应设备即可。

与其他两类工具的边界

把三类设备放在一起看，能力边界由型材截面与焊缝形式决定。RS02 与 EERGO 处理的圆带、楔形带截面较小，靠摩擦或镜面在型材端头完成连接，适合频繁移动的小修；HP01 处理更大截面、需要平整焊缝的型材，靠加热板在整段端面传热。PU 与 TPE 的工艺温度由各自设备的温控系统维持，HP01 通过 PPuls 稳定在设定值，使不同批次焊缝一致。选型时若拿不准，可依据「截面是否超过 20 mm 圆带 / 22×14 mm V 带 / 50 mm 平带」这一界线判断：超过即选 HP01，未超过则看现场是否需要移动与便携来决定 RS02 或 EERGO。

交付形态与配件清单

三类设备均以整机形式交付，随机附带对应夹颚与基础附件；HP01 另配 SH01 裁切辅助工具与 RH-2 连接套件，EERGO/SG 系列配 FZ 系列导向夹具与 SE02、AS02 附件，RS02 配专用夹颚。用户在订货时按目标型材的截面与材质，确认所需夹颚与焊接镜规格，可避免到货后无法匹配的尴尬。BEHAbelt 由格洛特塔尔工厂垂直整合生产，夹颚与焊接镜可按客户型材截面快速制作，缩短定制周期。
