STOTZ Feinmesstechnik：气动测量技术与精密测量解决方案深度解析

德国STOTZ Feinmesstechnik GmbH自1952年由Otto Stotz在斯图加特附近的格尔林根（Gerlingen）创立以来，始终专注于气动测量技术的研发与制造。作为一家具备高度垂直制造能力的各种测量设备制造商，STOTZ在官网展示了其从核心的气电转换器、电子显示单元到机械测具及全自动测量站的完整产品生态。该公司以其在气动量仪领域的专业技术，服务于全球对制造精度有严格要求的工业客户。

本文将依据STOTZ官方网站发布的资料，对其核心产品系列、型号及应用领域进行详细阐述。

一、 核心产品系列：测量计算机与显示单元

STOTZ的电子测量单元旨在为生产车间提供直观的数据处理与可视化方案，产品涵盖了从紧凑型设备到工业PC级的多种选择。

1. MSM 系列：紧凑型测量仪

型号：MSM

MSM是一款专为灵活应用场景设计的紧凑型气动电子测量设备。

屏幕配置： 设备配备5.7英寸彩色TFT触摸屏，操作界面直观。

通道支持： 基础版本支持1至4个气动测量通道。此外，该设备并行集成2个LVDT（电感式探头）输入，支持气动与触觉混合测量。

数据接口： 标配RS232、USB及以太网（Ethernet）接口，支持测量数据以.txt或.dfq格式导出，便于质量数据追溯。

2. MSG 系列：多功能测量计算机

型号：MSG-CL (Compact Line)

MSG-CL是针对更复杂测量任务设计的增强型设备，提供了更大的显示区域和扩展性。

屏幕配置： 搭载10.4英寸宽屏彩色触摸显示器。

输入扩展：

前面板： 可配置最多8个气动通道或8个电感式测头输入。

后面板： 额外提供4个电感输入接口。

扩展选件： 支持连接ITB-16扩展盒，可进一步增加电感测头的连接数量，适用于多尺寸同步检测。

3. MRA 系列：工业平板测量系统

该系列基于工业PC架构，分为标准版与加固版，以适应不同的数据处理需求。

型号：MRA

采用面板PC（Panel PC）设计。

通过**DES（Digital Plug-in System）**数字插件系统，用户可灵活扩展多达32个测量通道。

型号：MRA Sophron

专为恶劣工业环境设计，采用坚固的钢制外壳。

支持总线连接系统（Bus connection system），兼容气动及电感式测量技术。

4. MR Touch 系列：重载工业测量单元

型号：MR Touch

防护设计： 针对车间现场环境，整机采用不锈钢外壳，达到IP65防护等级，能够有效抵御油污、乳化液和粉尘。

显示： 配备17英寸大尺寸触摸屏，方便操作人员查看和输入数据。

5. MMS 系列：模块化多通道系统

型号：MMS (Modular Multi-channel System)

特点： 这是一个基于DIN导轨安装的无屏幕模块系统。

功能： 作为数据采集节点，它连接气动或电感传感器，并通过Profibus或Ethernet接口将数据直接传输至PLC或上位机系统。

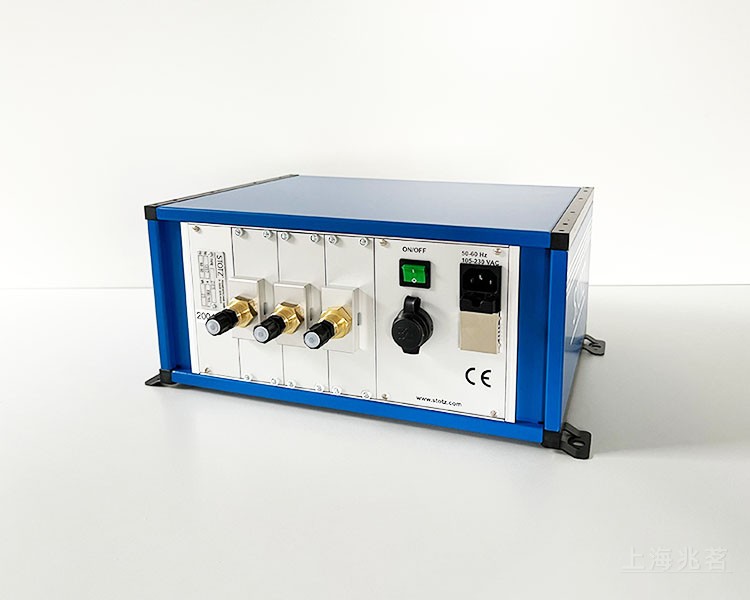

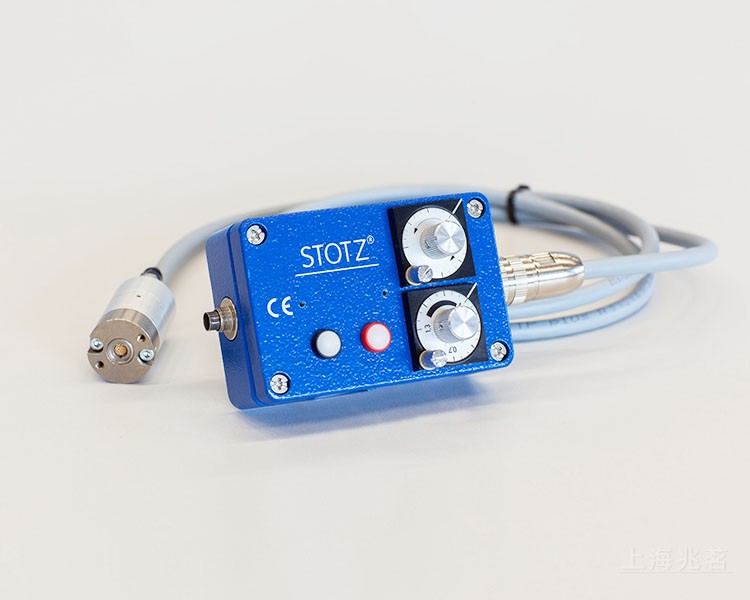

二、 核心组件：气动-电子转换器

气电转换器是STOTZ技术体系中的关键组件，负责将气路中的微小压力变化转换为可处理的电信号。STOTZ官网详细列出了模拟与数字两大类转换器。

1. 模拟输出转换器 (Analog Converters)

型号：PEW

工作原理： 基于压电元件的测量值传感器。

输出信号： +/- 10V 模拟电压信号。

技术特性： 响应时间约为250ms。该设计无内部移动部件，具有无磨损、长期稳定的特点。

型号：SPW (Fast Analog)

定位： 快速响应型模拟转换器。

技术特性： 响应时间缩短至30ms，专门用于动态测量任务，例如检测旋转工件的跳动或圆度。

2. 数字输出转换器 (Digital Converters)

型号：DSPW (Digital Fast)

技术特点： 设备内部直接完成A/D（模数）转换，输出数字信号。

通讯协议： 支持Ethernet, Profibus, Profinet, EtherCAT等主流工业总线协议。

优势： 由于直接输出数字信号，省去了外部模拟量采集卡，响应时间为40ms，适合集成到自动化控制网络中。

三、 机械测量装置

STOTZ提供各类标准及定制的机械测头，用于与工件直接接触或形成测量气隙。

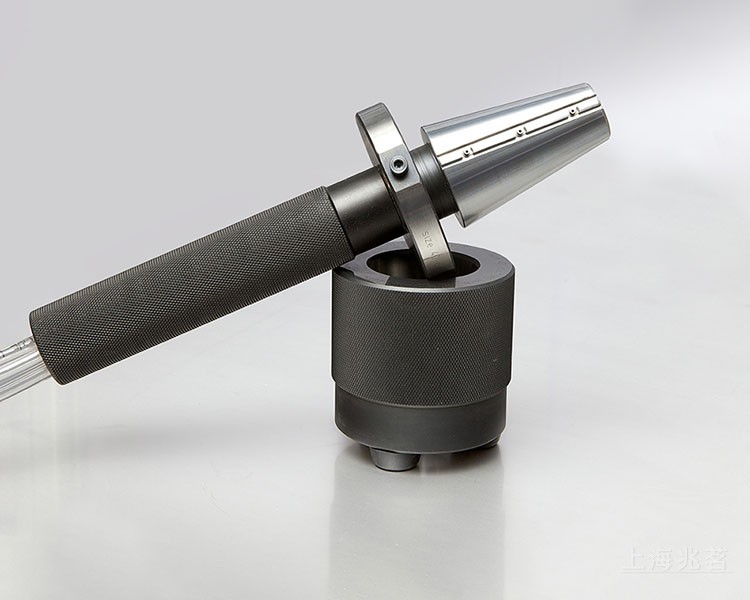

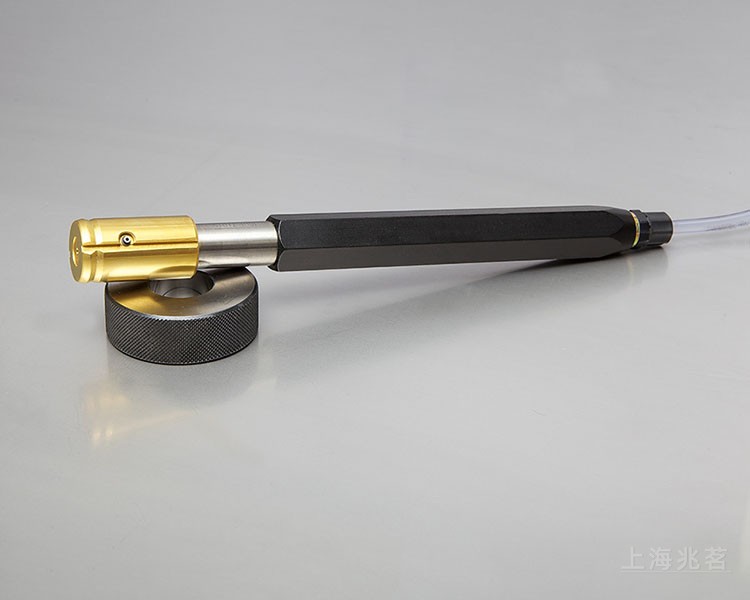

1. 气动测头与测芯 (Air Jet Mandrels)

用于内孔精密测量，根据具体需求提供多种配置：

通孔与盲孔测头： 针对不同孔型结构设计。

喷嘴布局：

2-Jet（双喷嘴）： 用于测量直径和椭圆度。

3-Jet（三喷嘴）： 用于检测多边形效应（如三角形变）。

多平面测头： 用于检测锥度、鼓形或沙漏形轮廓。

2. 气动环规 (Air Ring Gauges)

用于测量轴类零件的外径。压缩空气通过环规内壁的喷嘴喷出，实现非接触式测量，保护高光洁度表面。

3. 气动测量钳 (Air Snaps / Measuring Jaws)

型号：MGM

设计用于在机床上或生产线旁快速测量轴径。其V型导向块设计确保了测量时的自定心功能，提高了操作的便捷性与重复性。

4. 测量台架与浮动支架 (Measuring Stands & Floating Holders)

MST 系列测量台架： 用于固定测头，构建稳定的台式测量站。

SH 系列浮动支架： 用于自动化测量中，补偿工件定位误差，保护测头。

四、 测量工作站与自动化

STOTZ不仅提供零部件，还提供完整的测量系统集成。

型号：STOTZ Micro

这是一款通用的测量工作站，专为同轴度、内外径和同心度等几何公差的测量而设计。

特点：模块化设计，可配备USB测量盒，适用于静态和动态测量任务，重复精度高。

全自动测量机 (Fully Automatic Machines)：

STOTZ根据客户需求定制全自动测量解决方案，集成分类、打标和机器人上下料功能。

五、 应用行业领域

根据官网描述，STOTZ的精密测量技术广泛应用于对公差控制极为严苛的制造行业：

汽车工业 (Automotive)：

应用场景： 喷油嘴针阀偶件的微米级匹配间隙测量、ABS阀体孔径检测、变速箱齿轮孔径及发动机缸体缸盖的关键尺寸控制。

液压与气动 (Hydraulic & Pneumatic)：

应用场景： 液压滑阀的阀芯与阀套匹配测量，确保液压系统的密封性与控制精度。

医疗技术 (Medical Technology)：

应用场景： 骨科植入物（如髋关节球头）的几何量检测、微型泵组件的尺寸控制。

航空航天 (Aerospace)：

应用场景： 起落架液压部件、飞行控制阀体的精密测量。

德国STOTZ Feinmesstechnik通过其位于格尔林根的工厂，持续为全球工业提供从气动传感器到数字化测量终端的全套技术支持。其产品线覆盖了PEW/DSPW转换器、MSM/MSG显示单元以及各类高精度机械测具，展现了其在精密测量领域的制造底蕴。
