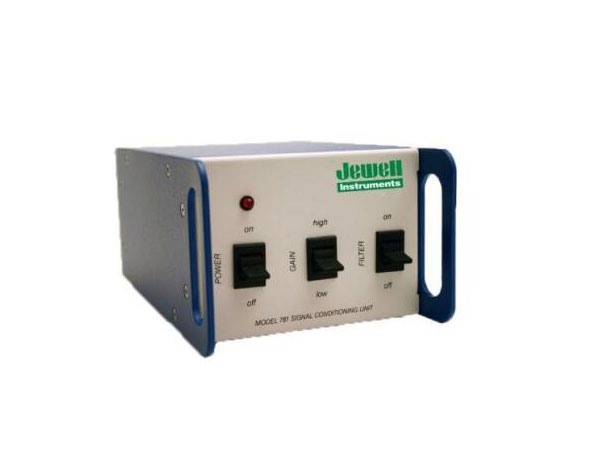

JEWELL双通道信号调理器781

　　JEWELL双通道信号调理器781

　　781型是精密的两通道台式信号调节器，可与所有Jewell微型倾斜一起使用传感器。 强大的电子设备产生平衡的交流电多达两个倾斜通道(X和Y)的传感器激励，然后放大，校正和过滤传感器对产生高电平的直流输出信号。 输出为±8VDC单端(±16 VDC差分)。

　　单位方便地带有两个可切换的增益和附加信号的滤波器设置(高/低;开/关)处理的灵活性。 781还包括一个放大器，用于一个LM35温度传感器，并将通过1000m电缆驱动倾斜和温度信号长度。 订购时，所有单位都包括校准Jewell Instruments微型倾斜传感器。 坚固耐用可靠，781是任何实验室的理想选择应用。

　　输入通道两个倾斜通道(X和Y倾斜)，一个LM35温度。 传感器

　　输出信号±8 VDC单端(±16 VDC差分)

　　增益设置两个可切换的增益，比例为10：1

　　输出滤波器滤波器“开” = 7.5秒; 过滤器“关闭” = 0.05秒1; 滚降= 6 dB /八度

　　温度输出0.1°C / mV(单端)

　　输出阻抗270欧姆

　　电源要求±11至±15 VDC @ 25mA和-25 mA，最大250 mV纹波，反极性保护

　　连接后面板上的双螺钉端子防护条

　　环境温度-25°至+ 70°C操作，-30°C至+ 100°C储存，0-90%湿度无冷凝

　　涂铝材料

　　尺寸和重量88 x 127 x 213毫米(3.5 x 5 x 8.4英寸)，0.9千克(2磅)

　　附件包括1 m电缆
