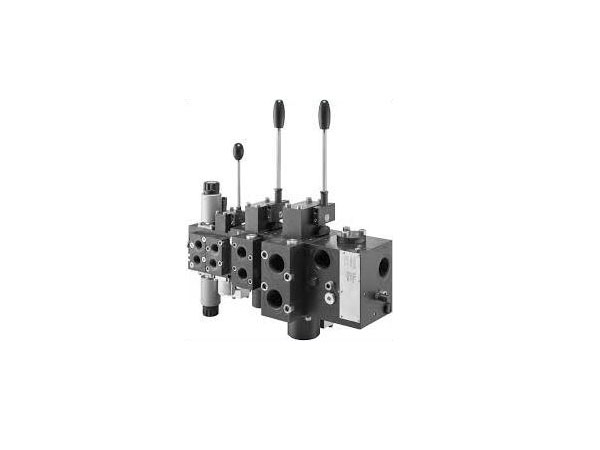

HAWE多路阀PSV 419/220-3

　　HAWE多路阀PSV 419/220-3

　　液压油符合 根据DIN 51524表1至3; ISO VG 10至68 acc。 根据DIN 51519粘度范围：比较小值 大约 4; 比较高 大约 1500平方毫米/秒比较佳工作范围：约 10 ... 500平方毫米/秒同样合适的是类型为HEPG(聚乙二醇)和HEES(合成酯)的可生物降解的压力流体。

　　在比较高工作温度下 + 70°C。 HETG(例如，菜子油)或水基液体，例如 HFA或HFC必须不被使用!

　　环境：约。 -40 ... + 80°C; 油：-25 ... + 80°C，请注意粘度范围!允许的起始温度低至-40°C(在启动过程中请注意粘度范围!)，只要后续运行期间的操作温度至少高出20K。可生物降解的压力流体：请注意制造商的信息。 关于兼容性密封材料的温度不超过+ 70°C。

　　pmax = 420巴; 端口P，P1，A，B，LS，M，Y比较高 滑阀消耗侧可达到的压力降低了当量内部压力PSL的三通流量调节器上的控制压降(请参见下一页的曲线“ PSL连接块”)或在泵流量调节器(PSV)处。

　　回油口R(R1)≤50 bar; 使用单独的管道(例如6x1)将T口无压力罐。 建议使用端板E 1，E 2，E 3等，带有额外的泄漏端口，以防高回流预计会有压力。 Z口约 20或40 bar(根据编码，请参见表7)(出口); ≤40 bar(入口)

　　有关控制压力，请参阅Q-I特性。 内部控制油回路得到充分保护，以防因通过盘式过滤器污染而导致的故障。比较大流量 使用者流量3 ... 80(120)lpm或acc。 到表15。 3.2.1。
