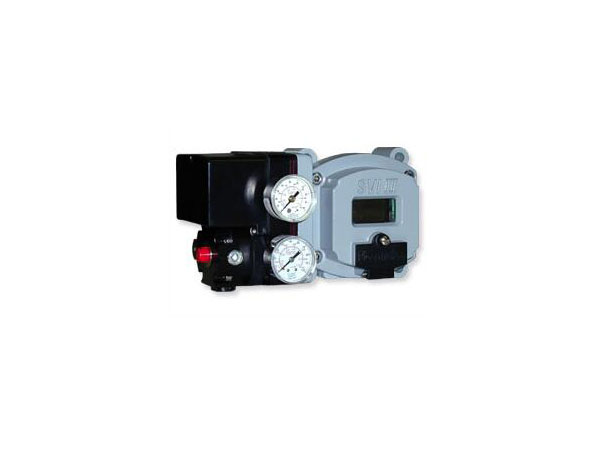

MASONEILAN定位器SVI2-21113121

　　MASONEILAN定位器SVI2-21113121

　　SVI II AP提供了控制阀可靠的操作，设置和安装过程极为简单调试。 它独特地配备了非接触式行程传感器，可实现精确的定位和免维护操作。 SVI II AP的气动系统是双级的放大系统带有不锈钢接液部件，以提高耐用性。 本质安全，防火并提供防爆设计作为标准配置。

　　高流量版本能够达到2.2 Cv空气通过量。 SVI II AP的某些选项包括海事建筑，本地指示带按钮的LCD用于本地校准，位置变送器，离散输出，双作用(不适用于High Flow版本)和远程安装位置感测机制。

　　使用Masoneilan SVI II AP数字阀门定位器采用HART®eDDL和FDT-DTM技术，可与优质的控制系统供应商进行互操作。

　　SVI II AP的电源和输出接口位于气动块的底部，轻敲1⁄4“ NPT。输出端口1朝前，而电源朝后。两个压力表位于气动块的前面，顶部在输出，底部在供应口。位于以下位置的SVI II AP High Flow的电源和输出连接(第16页的图5)气动模块的底部和左侧均攻有1⁄2“ NPT。

　　SVI II AP的比较大允许空气供应压力根据执行器，阀门尺寸，和阀门类型。 请参阅阀的序列板以了解指定的供气压力; 它必须切勿小于比较大弹簧压力+5 psi。

　　控制SVI II AP数字式阀门定位器作为本地设备的操作通过可选的设备安装按钮和数字显示器。使用显示屏，您可以读取输入信号，阀门位置和执行器压力。显示每1.5秒从一个变量到下一个序列。

　　使用按钮，您可以随时退出操作模式并逐步浏览菜单该结构可以执行各种手动操作，校准，配置和监视功能，本节稍后将对此进行介绍。 ValVue用于执行所有诊断功能。这些按钮不支持诊断功能。

　　SVI II AP具有两种运行模式：“正常运行”模式和“手动”模式，以及两种设置模式：“配置”和“校准”。 SVI II AP还具有两种处理故障的模式上电：复位和故障保护。
