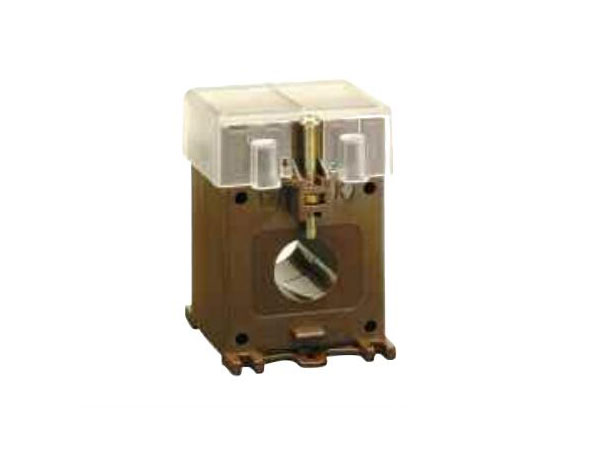

IME电流互感器TAI200 150/5A

　　IME电流互感器TAI200 150/5A

　　一次额定电流Ipn：50…250A

　　额定频率：50Hz

　　工作频率：47…63Hz

　　选项：标称频率400Hz(性能待定)

　　额定**热电流，符合EN60044-1

　　额定短路热电流Ith：<60In

　　标称动态电流Idyn：2,5Ith

　　安全系数(FS)：≤5

　　次级标称电流Isn：5-1A

　　标称性能：2…10VA(见表)

　　精度等级：0.5-1-3(参见表)

　　比较大功率损耗1：≤2W

　　1用于配电盘的热定型

　　主条形电缆的比较高允许温度：125°C

　　二次打开1分钟保证运行

　　电流互感器不应与绕组一起工作

　　由于潜在的危险过电压而二次开路e

　　可能会发生过热(EN 60044-1 / A2)。

　　为解决此问题，您可以使用ATAP015附件(NT710)

　　直接连接到变压器次级，能够检测

　　持续施加端子电压，如果达到阈值(18V)是由于连接中断或移除

　　设备，自动关闭电路。

　　恢复正常操作条件后，将自动排除它。

　　**连接到要保护的变压器的次级，而不是

　　对CT的特性和性能影响比较小;不需要

　　没有外部电源(自供电)。

　　绝缘要求

　　干式变压器，空气绝缘

　　绝缘的比较大参考电压Um：有效值0.72kV

　　标称绝缘等级：3kV有效值50Hz / 1min

　　绝缘等级(EN60044-1)：B

　　环境条件

　　在未暴露的情况下安装(EN60044-1)

　　参考温度：23°C±1°C

　　工作温度：-25 ... 50°C

　　日平均温度：≤30°C

　　储存温度：-40 ... 85°C
