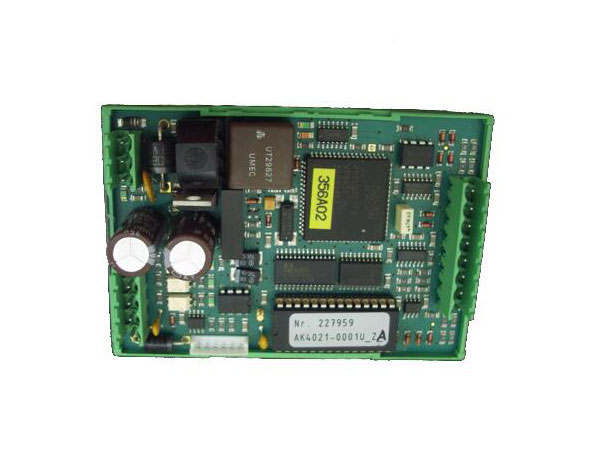

ERHARDT+LEIMER控制器00 4021 Nr:374366

　　ERHARDT+LEIMER控制器00 4021 Nr:374366

　　数模转换器AK 4021允许将数字E + L传感器连接到模拟评估电子设备。它提供无电势的模拟传感器信号。每个传感器需要一个转换器AK 4021。

　　三个隔离的输出指示传感器信号的状态：达到右/左测量范围极限，并且传感器信号无效。

　　LED H 1红色和H 3绿色指示在传感器扫描范围内引导标准(卷筒纸边缘或印刷线)的位置。当指导标准位于传感器测量范围的中心或未连接传感器时，它们以中等亮度点亮。

　　技术数据AK 4021

　　电源电压标称值：24 V DC

　　允许范围：20 ... 30 V DC

　　标称值：+/- 12 V DC

　　允许范围：+/- 10 ... +/- 15 V DC

　　电流输入FE 5 ...大约

　　FR 5时约为400 mA ...

　　FX 4 ... / FX 5 ...约为200 mA 300 mA

　　模拟输出，有关接线方式，请参见接线图

　　输出电压+/- 10 V DC-

　　/ + 10 V DC

　　0 V ... + 10 V DC

　　+10 V ... 0 V DC

　　分辨率：10 Bit

　　输入阻抗：10kΩ

　　数字输出，潜在隔离

　　输出电压标称值：24 V DC

　　标称范围：20 ... 30 V DC

　　输出阻抗：1kΩ
