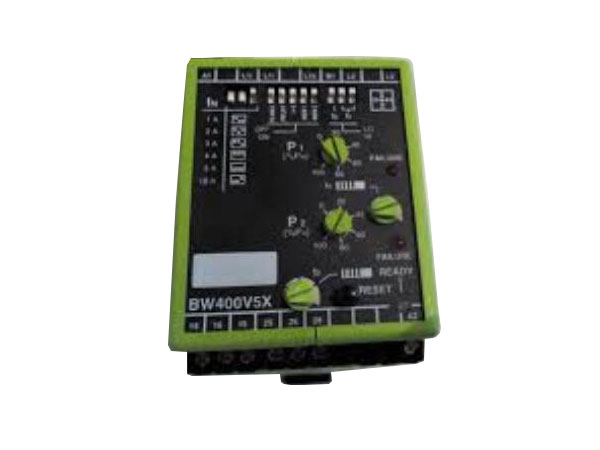

TELE继电器BW400V5X

　　TELE继电器BW400V5X

　　真正的功率监控(过载和欠载)，用于一相和三相电机具有可调节的阈值，可调节的跳闸延迟阈值，可调启动抑制施加电源电压U时，设定的启动间隔抑制(t2)开始(绿色LED闪烁)。真实的变化在此期间的电源不影响输出继电器的状态R.间隔结束后，绿色LED稳定点亮。

　　可以通过DIP开关选择以下功能：窗口功能(DIP开关P2 MAX位于OFF位置)：当有功功率的测量值超过该值时在P1调节器上调整，跳闸延迟的设置间隔(t1)开始(红色LED闪烁)。间隔到期后，如果拨码开关继电器(5)处于ON(n.c.)位置，输出继电器R1切换到关闭位置(红色LED点亮)。

　　当测真实功率的值再次低于设定值，输出继电器R1切换到接通位置(红色LED不亮)。套装跳闸延迟的间隔再次开始(红色LED闪烁)，当真实功率的值低于在P2-上调整的值调节器。时间间隔到期后，输出继电器R2切换移到位(红色LED点亮)。

　　再次输出继电器R2当测量值为真时切换到就位功率超过设定值(红色LED不亮)。当DIP开关5处于OFF(n.o.)位置时，设备的操作保持不变，但输出继电器反转。

　　在P2调节器上，输出继电器R2再次切换到接通位置瞬间(红色LED不亮)。在以下情况下，不会自动清除为阈值P1存储的故障：实际功率的测量值低于调整后的值在P1调节器上。 它被删除(红色LED不亮)，并且激活后，输出继电器R1再次切换到接通位置内部复位键或在断开并重新施加电源后电压。

　　以设定的间隔时间重新开始测量循环启动抑制(t2)(绿色LED闪烁)。当DIP开关5处于OFF(n.o.)位置时，设备的操作保持不变，但输出继电器反转。
