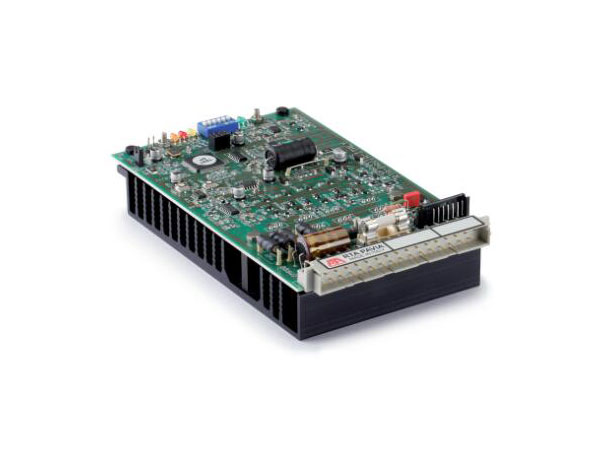

RTA PAVIA电子匀整器步进板(电源板)N72446K(GMD03)

　　RTA PAVIA电子匀整器步进板(电源板)N72446K(GMD03)

　　具有步进和方向接口的步进电机驱动器系列，并通过SMD技术在单张EUROCARD格式卡(100×160 mm)中实现。

　　系统与先前配备32针DIN 41612 D型连接器的系列(采用PTH技术)向后兼容。设计用于组装在带有主板的机架中的驱动器。

　　目标：需要与先前系列向后兼容的多轴应用。

　　与以前的系列驱动器在机械，电气和应用方面向后兼容。

　　电子阻尼装置，可进一步降低低速和中速时的噪音和机械振动。

　　标准的输入和输出信号有助于与比较常见的控制系统进行接口。

　　尤其需要特别注意以确保卡和电机均具有比较佳性能和低功耗，从而减少了强制通风的需要。

　　?版本：100 x 160 x 45毫米的开放式机架驱动器。

　　?工作电压范围：55-85 VDC，

　　?电流范围：4-10 Amp。通过拨码开关设置多达八个可能的值

　　?微步：200、400或800步/转通过拨码开关进行 设置。

　　?电机静止时自动降低电流。

　　?可以通过外部逻辑信号关闭电动机电流。

　　?保护：

　　-防止欠压和过压。

　　-防止电动机输出短路。

　　-过热保护。

　　?使用单个外部电源进行操作。

　　?电子共振阻尼装置。

　　?两个分开且共同工作的电子电路，可确保在低速和中速时降低噪音并降低机械振动。
