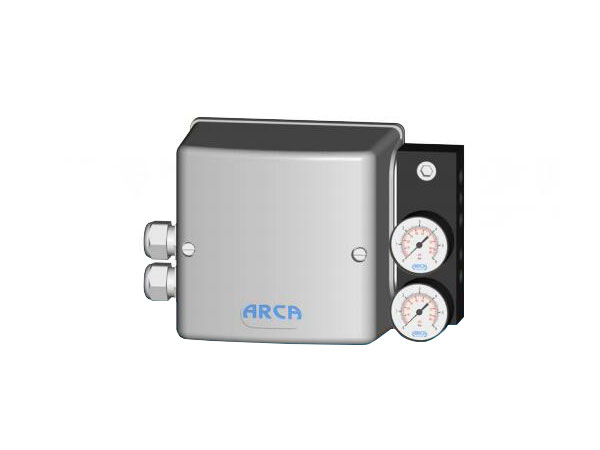

ARCA阀门定位器824.P 100-000

　　ARCA阀门定位器824.P 100-000

　　定位器根据力比较进行操作原理并按比例控制执行器的位置。的输入的信号气压通过隔膜转换为力在膜片室中与返回力进行比较弹簧。力平衡时，定位器处于稳定状态州。如果输入压力增加，则活塞杆会偏转向上移动，使活塞也升高。

　　现在，供气通过输出到气动执行器的结果是移动(在所示情况下为向下)。回归的自负从而通过提升杆或旋转杆，凸轮来增加弹簧板和复位杆。这一直持续到春天力和膜片处于平衡状态(稳态)。执行器因此，冲程和输入信号压力相互关联凸轮板轮廓。

　　如果输入信号下降，则对阀门行程有相反的影响。活塞向下移动，关闭切断供应空气并通过通风孔排放气动执行器在定位器的活塞衬套中。因此，执行器将其位置更改为原始位置。

　　?双作用定位器的功能顺序相同，但是活塞现在控制两个输出。如果活塞向上偏转，则它会排出输出y2，而进气会流入通过输出y1。输出y1和y2的关系为相反，当活塞杆向下移动时。

　　?气缸中的操纵速度可以通过操纵中额外调节的节流单向阀在两个方向上调节由客户提供的信号线Y1和Y2。后果气缸执行器或多或少的牢固固定不对称地实现。

　　?对于I / P模块，施加的外加直流电流I通过固定线圈(44.1)作为输入信号。这使软磁轭(44.2)。该系统的磁力线裸露在气隙(44.3)处施加与输入电流成比例的力由高矫顽力合金制成的小磁铁(44.4)。

　　小磁铁与挡板(44.5)一起构成旋转设备的系统。防撞板将喷嘴(44.6)覆盖到或多或少地使来自喷嘴的空气产生复位与磁铁上的力平衡的力。喷嘴是通过节气门(44.7)从控制装置的输出端提供空气(44.8)部分，这受前部压力变化的影响喷嘴。因此，在电输入信号和气动输出信号之间存在线性相关性。

　　?例如，如果两个带定位器的执行器，则使用分割范围在不同的控制范围内，应由一个控制器控制。一阀门将在输入信号范围0.2 – 0.6 bar和其他的分割范围为0.6 – 1.0 bar。分割范围因弹簧不同而不同，弹簧用颜色标记。
