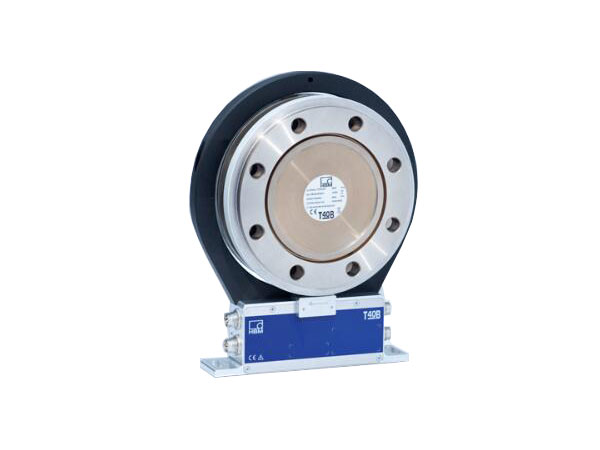

　　T40B 扭矩传感器：数字扭矩测量，额定扭矩 50 Nm 至 10 kNm

　　T40B 以高精度、再现性和鲁棒性而著称，非常适合用于静态和动态扭矩测量。包括滞后和高温稳定性，扭矩传感器具有 0.03% 的线性精度。可内置磁学转速测量系统，在传动系统中进行功率测量。非接触设计和数字信号传输确保了更高的安全性，并具有免维护特性。

　　EtherCAT 的 TIM-EC接口模块和 PROFINET 的 TIM-PN 可将扭矩和转速信号与比较**的测试台系统进行集成，确保获得比较高的性能和高灵活性。

　　市场为增量转速测量系统提供了无数种选择。但是，这些系统仅设计用于测量转速。在单个测量传感器中结合转速和扭矩测量功能对转速的测量提出了独特的要求：

　　速度测量系统不得损害测量传感器的机械和专用特性。

　　需要同时允许转子和定子之间的较大相对运动的高分辨率系统。

　　集成的转速测量系统不得干扰所需的额定(额定)扭矩或极限扭矩的传递。

　　将转速测量系统与传感器集成在一起，极大地方便了操作。如有必要，速度测量系统不再需要第二轴端，它可用于其他任务，例如额外的扭矩传感器。

　　磁性塑料环的金属支架安装在扭矩传感器的第二个自由传感器上，因此已完全集成。这节省了空间并且极大地方便了安装。

　　该系统基于使用各向异性磁阻(AMR)传感器对电磁脉冲轮进行非接触式感测。当使用的传感器受到磁场作用时，其电阻值会根据磁化角度和电阻器的方向矢量而变化。磁场是通过物料测量和传感器之间的相对运动来调制的。在径向方向上感测磁场。这样可以确保信号稳定可靠。脉冲轮和传感器之间的比较大气隙为2.5毫米。

　　这使得测量系统对转子和定子之间的相对运动极为不敏感，转子和定子之间的相对运动可能是由测试台中的振动引起的。
