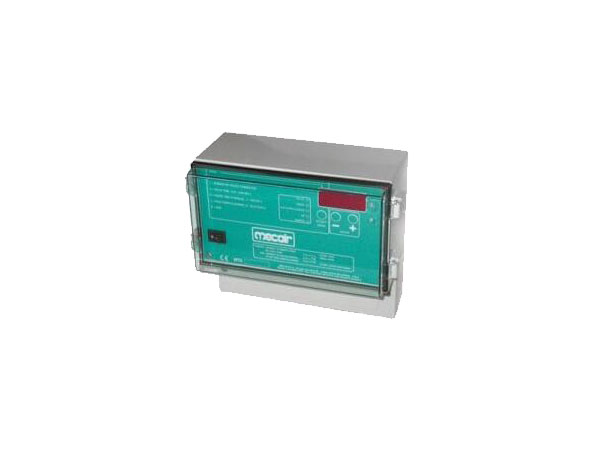

MECAIR脉冲顺序控制器MTS20 DC24V

　　MECAIR脉冲顺序控制器MTS20 DC24V

　　TTS型“ MTS”设计用于保证对安装在其上的隔膜阀的控制装有滤袋或滤芯的脉冲式集尘器过滤器。 MTS的主要功能是：

　　-手动选择脉冲和暂停时间。

　　-可以通过远程压力开关或PLC操作。

　　-以可选的循环次数关闭清洁。

　　1)拧松并打开接线端子[14]。

　　2)检查MTS是否没有电源(已连接开/关开关[6] on0和端子[7])。

　　3)拔出可移动端子[10]。

　　4)检查黄色标签[21]标记为“ USCITAOUT ”的阀的电源是否与线圈所指示的电压/频率相对应。

　　5)将阀连接到端子C和编号之间的端子块[10]。

　　当出口电压等于或大于48V时，必须将阀接地[l 1]。

　　切勿将交流公共端或阀门出口连接到地面[11]。

　　Commons在印刷电路板上互连。

　　插座为“静态”类型，带有“过零”命令，以防止电气干扰

　　用+/- [16]键选择您想要的N OP阀门连接。

　　示例：如果要将6个阀门连接到MTS，请选择6。如果您跳过菜单的这一步，MTS将自动设置编号 的阀门就像它们都已连接一样(如果您的型号是MTS4)，则将识别8个阀(如果您的模型是MTS8)然后8个阀将被认可
