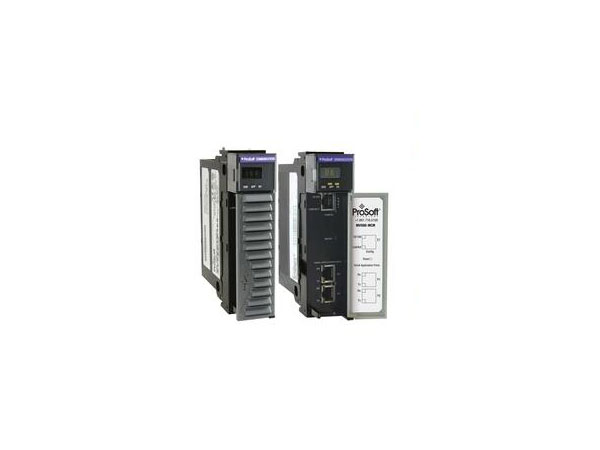

Prosoft通讯接口模块MVI56E-MCM

　　Prosoft通讯接口模块MVI56E-MCM

　　用于ControlLogix的Modbus主/从增强型网络接口模块MVI56E-MCM / MCMXT

　　MVI56E通信模块允许从罗克韦尔自动化®ControlLogix®处理器到Modbus RTU / ASCII设备的Modbus主站和/或从站连接。每个MVI56E端口都可以配置为主设备或从设备。

　　MVI56E-MCM和MVI56E-MCMXT充当ControlLogix背板上的输入/输出模块，使Modbus数据显示为处理器的I / O数据。两个可独立配置的串行端口可以在相同或不同的Modbus网络上运行。MVI56E-MCM设计用于标准过程应用，而MVI56E-MCMXT设计用于Logix-XT™控制平台，使其能够在极端环境下运行。它可以承受更高的工作温度，并具有保形涂层以保护其免受恶劣或苛刻条件的影响。

　　MVI56E-MCM将在本地或远程机架上运行(对于数据包尺寸较小的远程机架应用，请参阅MVI56E-MCMR产品)

　　支持Enron版本的Modbus协议进行浮点数据交易

　　PCB包含功能强大的Modbus网络分析仪

　　特殊功能(命令控制，事件命令，状态等)通过使用MSG指令进行消息传输(计划外)来支持

　　用户数据存储器中可用的错误代码，网络错误计数器和端口状态数据

　　MVI56E-MCM模块从连接的Modbus主设备接受1、2、3、4、5、6、8、15、16、17、22和23的Modbus功能代码命令。配置为Modbus从站的端口允许远程主站与模块中包含的所有数据进行交互。此数据可以通过主站端口或ControlLogix处理器从网络上的其他Modbus从站设备中获取。

　　MVI56E-MCM模块上配置为虚拟Modbus主设备的端口会主动向Modbus网络上的其他节点发出Modbus命令。每个端口上比较多支持325个命令。另外，主端口具有优化的轮询特性，可轮询频率较低的从站。ControlLogix处理器梯形逻辑可以直接从梯形逻辑发出命令，也可以主动从命令列表中选择命令以在梯形逻辑控制下执行。
