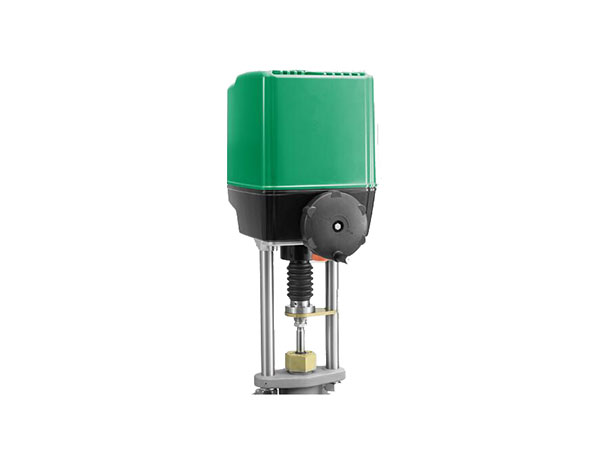

RTK执行器30E-028

　　RTK执行器30E-028

　　电气连接执行器时必须考虑安全说明。根据铭牌上指示的数据检查电流类型，电压和频率。该驱动器有4 x M20电缆入口。 为保持防护类型并避免长期腐蚀损坏，电缆连接必须正确进行。 保持防护等级IP65时，用于电缆密封套的电缆直径必须为10-14毫米 根据电气连接图(图1)进行连接。

　　连接管必须承受至少90°C的长时间暴露。维修和维护只能由为此目的训练有素的技术人员进行。

　　它可以在任何位置连接到阀门，但不能向下悬挂。锥形联轴器是M12的标准配置连接线程已执行。 (照片2)。

　　也可以使用隔离螺栓安装阀(图3)。订购驱动器时，必须指定间隔螺栓的长度。轭架组装

　　将DIN 439 M12六角螺母拧到锥形主轴上

　　将锥形联轴器完全拧到齿轮主轴上

　　将执行器放在阀门上

　　用2个M14x40六角螺钉，六角螺母和弹簧垫圈安装叉架

　　将锥度联轴器的一半拧到锥度主轴上

　　用两个M6x16六角螺钉和弹簧垫圈安装平行导轨

　　用M4平头螺钉固定锥度联轴器

　　用间隔螺栓安装

　　拧入合适的隔离螺栓

　　将DIN 439 M12六角螺母拧到锥形主轴上

　　将锥形联轴器拧到锥形主轴上

　　将执行器放在阀门上

　　安装弹簧垫圈和六角螺母

　　用4个M6x25六角螺钉和弹簧垫圈连接锥形联轴器和平行导轨

　　用M5平头螺钉固定锥度联轴器

　　允许的安装位置：

　　水平驱动(一个在另一个上的隔离螺栓)

　　驱动器的安装方式必须与手动调整有足够的距离。此外，约。

　　为了能够将其卸下，到外壳的上部必须有120 mm的距离(图4)。
