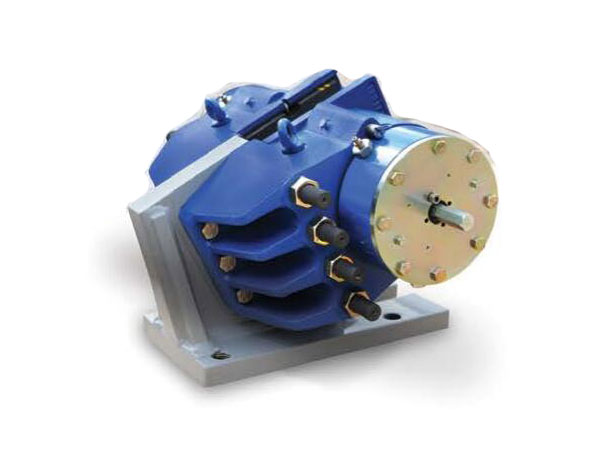

Twiflex制动器VKSD96

　　Twiflex制动器VKSD96

　　VKSD卡尺是液压释放的弹簧盘式制动器，包括两个弹簧模块在安装板的两侧。可以制版厚度可容纳20毫米的制动盘厚度或以上。比较小圆盘直径为1000毫米而且没有比较大值。每个模块包含一包碟形弹簧，以提供摩擦垫上的压力，从而产生制动力表中的制动力在规定的气隙处。

　　制动力随着气隙设置的减小而增加。标称制动力假定完全嵌入了摩擦系数µ = 0.4低温(-40ºC可用)版本。 “ VR”大板版可用。VKSD-FL(浮动)卡尺是一种弹簧液压释放盘式制动器，包括标准的VKSD弹簧模块和VKSD浮动模块。与标准VKSD卡钳一样，制动力可以为根据气隙设置，垫片厚度的不同而变化在活塞和端盖之间或通过使用液压制动时背压。

　　Twiflex T2盘式制动钳为分体式制动钳设计，适合使用比较小光盘厚度为5mm。模块已安装中央安装板的每一侧，其厚度与制动盘。比较小光盘直径为120mm。或者，刹车可以在侧面安装等于光盘厚度的垫片在两半之间。对于气动操作，请使用干燥并过滤的压缩空气。

　　动制动器需要手动或手动操作的控制阀通过气动或电气信号。通常每个光盘使用一个或两个卡尺，但数量可能会根据光盘大小增加。制动器可能位于围绕光盘外围的任何角度，但理想情况下应为水平安装(即3点钟或9点钟位置)。一个Twiflex提供了一系列制动盘(请参见盘和轮毂)大会)。

　　图中显示的等级基于完全嵌入的已调节的制动衬块，其名义摩擦系数μ= 0.4。Twiflex盘式制动器必须与Twiflex无石棉制动器一起使用护垫。圆盘有效半径=实际半径(m)– 0.019m
