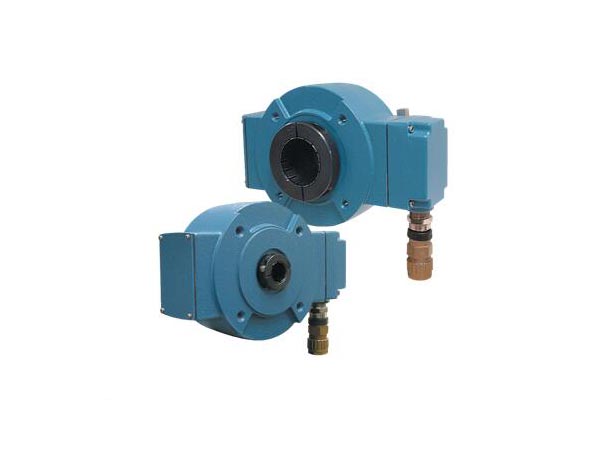

Avtron编码器M6-4S1HX51-W003

　　Avtron编码器M6-4S1HX51-W003

　　Avtron M6-4，M6-5，M6-6和M6-7型是空心轴增量编码器(也称为转速表或脉冲发电机)。它们类似于M4重型旋转式M4型空心轴增量式编码器，但采用防火和增强型安全建设。 M6符合基本健康和通过遵守EN60079-确保安全要求0，EN60079-1和EN60079-7(合格证书编号：DEMKO)

　　当安装到电动机或机器上时，M6输出直接与轴位置(脉冲数)或速度(脉冲率)成正比。的M6可用于控制和仪表应用。M6型的空心轴版本省去了联轴器，适配器法兰或附件安装面。该单位雇用一名空心轴和夹紧环，将编码器锁定在轴上。一个防旋转支架可防止编码器旋转，同时允许用于轴端浮动。

　　所有M6型机箱的防护等级均为IP 66，可保护内部灰尘和水的进入。此外，M6使用磁阻传感技术，使M6成为苛刻的工业环境。所有M6均可配备一个或两个输出。每个输出是电气独立且完全隔离。输出可接线为单端单相，单端结束两相(A，B)或差分(A Quad B)。

　　输出分辨率为由转子的基本PPR(每转脉冲数)乘以传感器倍增器。传感器模块可以提供：1/2基本PPR，基本PPR或基本PPR的两倍(请参见表)。有两个输出，同一编码器可以从给定转子处提供两个不同的PPR。同时。每个编码器只能有一个转子。示例：M6可以在一侧使用1024 PPR传感器输出反馈到驱动系统，并同时使用256 PPR传感器在另一侧用于过程计算机

　　从夹紧环上卸下螺丝，涂上防粘剂提供给衣领内部和提供给线程并重新安装。 将夹紧环宽松地放在内侧轴的末端。 小心地将M6滑到轴上。 不要强迫。编码器应易于滑动。 确认M6装在轴上后，卸下M6，在轴上涂防粘剂(提供)，然后重新安装M6(请参见轴啮合)。

　　均匀地拧紧夹紧环上的螺丝直到紧贴，然后牢牢拧紧。 请勿使用标准权利角度扳手。 仅使用T型六角扳手或扭矩扳手用六角位。将自由端防旋转支架固定到框架上。 使用提供的绝缘硬件(如有必要)，如图所示。 适配器套件可用于NEMA56C和8 1/2”安装面。可选扭矩臂套件(随附说明)。
