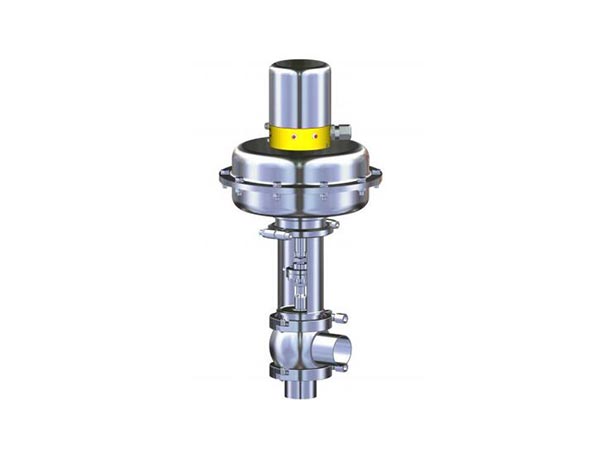

GUTH气动隔膜调节阀VSR-a

　　GUTH气动隔膜调节阀VSR-a

　　阀壳由锻造不锈钢制成的球形体组成，具有一个或两个端口以适应工作条件。阀体，阀座和毛坯可通过夹具连接在一起，以构成所需的各种配置负载条件，例如用于调制的单L形或双Z形，用于流动混合的三个主体，用于流动的三个主体分流和三个多级特别设计的锥体和阀座，用于高压降低和控制。

　　顶端壳体装有一个密封连接，壳体上的密封件可防止向大气泄漏。 阀门选件阀锥可以配备软密封，以在关闭阀门时方便关闭。 对于特殊应用，圆锥和座椅可以硬化。

　　灯笼是阀壳和气动执行器之间的连接件，为轴承提供轴承。重型主轴和第二个O形圈，密封阀体，防止大气泄漏。 灯笼也可以配备带有用于通过阻挡介质(如酒精或蒸汽)进行大气密封的端口。 对于较高的工作温度可以提供带中间部分的较长灯笼。 替代密封，例如用于真空和包装的特氟龙可提供蒸汽。

　　带多弹簧膜片执行器的GUTH VSR节流阀的标准行程为20mm和30mm，用于尺寸为25到100。阀芯的线性运动是通过一个执行器轴启动的，该执行器轴连接到光圈。由于隔膜压力室中的过大压力，隔膜盘在轴向运动直到另一侧的压力。

　　由于弹簧的线性特性，隔膜大约与执行器中的累积气压成比例。 Digipos定位器控制空气通过电磁阀供气和排气。在比较大气流下保持一致的平衡。执行器以故障安全打开或故障安全关闭的形式提供，在故障安全打开位置，执行器的限位器在达到故障安全关闭的情况下，圆锥体停在阀座上。

　　调节锥具有精确计算的形状，该形状由环形间隙中的自由横截面和中风。根据Cv系数，阀以线性或等百分比特性曲线运行，其中如图2所示，梯度为1:25或1:40。为了获得完美的调节，流向应朝向圆锥的锥形面。锥体之间的气密密封也可根据要求提供。
