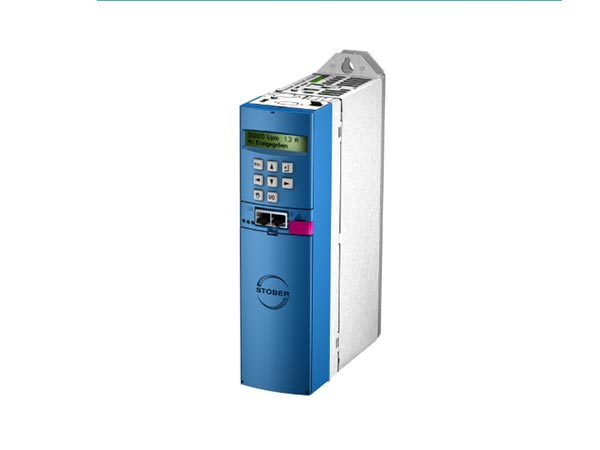

STOBER伺服电机SDS401

　　STOBER伺服电机SDS401

　　SDS伺服变频器始终配备有制动电阻器。 必须连接R1和R2之间的跳线才能激活内部制动电阻。 有关技术细节，请参见第2页。更高的制动性能需要连接外部制动电阻。 连接器X12用于连接(在设备底部)。

　　SDS系列全数字伺服轴的高动态特性。以技术上和法律上安全的形式对所有操作进行远程维护，就像在本地维护措施中那样。自配置集成总线(IGB)，用于比较多32个伺服变频器之间的通信。

　　用于参数化和多轴应用的等时系统总线(IGB)

　　集成的制动控制

　　通过POSITool软件进行快速调试

　　可移动数据存储用于调试和维修的Paramodul可以

　　通过电子电机铭牌自动进行电机参数设置

　　集成线路滤波器

　　到外部制动电阻的线长于30厘米必须被屏蔽。 制动斩波器在直流母线上触发电压为840至870V。内部制动电阻将保留当多个设备的直流母线耦合有效时，所有轴均有效与端子U +和U-一起使用。 制动斩波器将制动负载平均分配给所有逆变器(甚至可能具有不同的电流强度)。

　　监控内部制动电阻器的电流，并通过热i2t模型防止过载。对于外部制动电阻，我们建议使用带有集成式过电流继电器的类型，以防止过载造成的热损坏。
