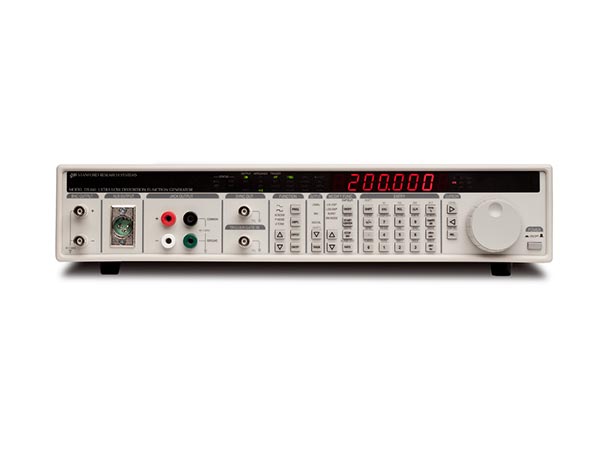

Stanford函数发生器DS360

　　Stanford函数发生器DS360

　　DS360结合了低失真模拟源的性能和直接数字合成(DDS)的精度。DS360的总谐波失真(THD)低于0.001%，频率精度为25 ppm，并且具有包括扫描和猝发在内的广泛功能，是音频应用的理想来源。

　　与传统的RC振荡器不同，DS360使用数字信号处理和精密的20位D / A转换器在音频频率范围内提供优于-100 dB的失真。凭借其DDS架构，DS360具有现代合成函数发生器的功能和灵活性。仔细的屏蔽和电路板布局可将输出噪声降至比较低，从而使DS360成为音频研发，制造和自动化测试的**仪器。

　　低失真模拟源具有令人印象深刻的THD规格，但频率精度和分辨率却很差。DS360在整个频率范围内提供0.0025%的频率精度。它具有从1 mHz到200 kHz的6位数字频率分辨率，以及稳定的25 ppm频率稳定性。实际上，您可以从前面板拨入123,456 Hz

　　DS360产生干净的正弦波和方波，以及用于IMD测试的双音信号。两音信号被定义为两个正弦波，或者一个正弦波和一个方波。分别为两个波设置频率和幅度，从而可以生成标准的双音格式，例如SMPTE，DIM和CCIF。除了标准波形，DS360还输出白噪声，粉红噪声和带限白噪声。

　　使用前面板键盘和旋钮可以轻松设置所有功能和参数。可以选择多种幅度单位，包括Vrms，Vpp，dBV，dBm和dBrel。包括XLR，BNC和双香蕉插孔的前面板输出可确保与任何系统兼容。输出可以配置为平衡或不平衡，幅度从20.0 µVpp到80.0 Vpp(平衡)，从10.0 µVpp到40.0 Vpp(不平衡)。还提供机箱接地和输出通用香蕉插孔。

　　与单频模拟源不同，DS360在其整个频率范围内产生低失真的频率扫描。线性和对数扫描设置在10 mHz和200 kHz之间，扫描时间在0.3 ms和100 s之间。扫描可以是单次扫描或重复扫描，并且仪器可以在频率上进行上下扫描。DS360在扫频期间具有出色的幅度平坦度(在20 kHz时可达0.5%)，并具有TTL电平扫描标记输出，用于同步外部设备。

　　DS360还可以产生正弦波和方波的音调。开启次数，重复率和关闭幅度水平均可调整。扫描和突发信号可以从内部速率发生器或外部触发器触发，也可以从外部进行门控。
