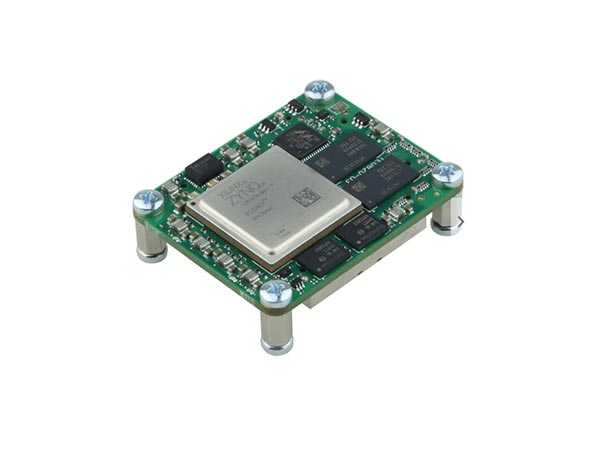

　　Trenz Electronic TE0820-03-4AE21FA是一种工业级MPSoC模块，集成了Xilinx Zynq UltraScale + ZU4、2 GB DDR4 SDRAM，128 MB闪存用于配置和操作，以及用于所有板载电压的强大开关模式电源。通过坚固的高速堆叠连接提供了大量可配置的I / O。

　　所有这些都以极具竞争力的价格，在占地很小的地方(比信用卡还小)。尺寸为4 x 5厘米的模块彼此之间在机械和电气上完全兼容。所有零件的扩展温度范围至少为0°C至+ 85°C。模块的工作温度范围取决于客户的设计和冷却解决方案。请与我们联系以获取选项。

　　Xilinx Zynq UltraScale + XCZU4CG-1SFVC784E

　　ZU4CG，784引脚封装

　　应用处理器：双核ARM Cortex-A53 MPCore

　　实时处理器：双核ARM Cortex-R5 MPCore

　　四个高速串行I / O(HSSIO)接口，支持以下协议：

　　符合PCI Express接口版本2.1

　　符合SATA 3.1规范的接口

　　DisplayPort纯源接口，视频分辨率高达4k x 2k

　　符合USB 3.0规范的接口，实现5 Gbit / s的线速

　　1 GB / s串行GMII接口

　　132 x HP PL I / O(3组)

　　14个PS MIO(默认配置中用于SD卡接口的MIO中的6个)

　　4个串行PS GTR收发器

　　坚固耐冲击和高振动

　　图形处理单元(GPU)

　　带有2 x 100针和1 x 60针Razor Beam高速两性端子/插座板的插入式模块(常规4 mm)

　　2 GB DDR4 SDRAM，32位数据总线宽度

　　双并行模式下的128 MByte QSPI引导闪存

　　8 GB e.MMC内存(比较大64 GB)

　　用于PS GTR时钟的可编程四路PLL时钟发??生器PLL(可选外部参考)

　　千兆以太网收发器PHY

　　具有EUI-48节点标识的MAC地址串行EEPROM

　　具有完整OTG支持的高速USB2 ULPI收发器

　　板上所有电源

　　均匀分布电源引脚，以实现良好的信号完整性

　　4 x 5 cm尺寸
