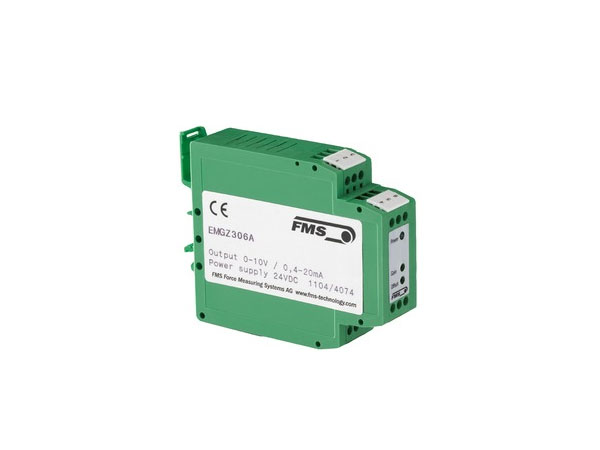

FMS变送器EMGZ306A

　　FMS变送器EMGZ306A

　　EMGZ 306A系列是单个通道模拟张力测量放大器。 可以有两种力量传感器已连接。 所有设置都是用20圈修剪器完成从前面可以轻松访问。放大器输出为标准化的±10 V张力输出和0…20 mA或4…20 mA电流输出(可通过跳线切换)。此版本提供了一个按钮模拟标称传感器的50%加载。

　　这样可以进行校准通过计算代替放大器物理模拟的张力。用于过滤输出信号可以添加电容器。作为选项10 VDC传感器电源电压和填充胶版本带有额外的振动保护可用。 复合填充版本用于旋转应用例如绞线机等

　　力传感器测量材料中的张力并传输测量值值作为mV信号发送给测量放大器EMGZ306A。 测量放大器根据配置放大mV信号。 结果反馈值可以是传输到模拟仪器，PLC或等效设备。

　　力传感器基于屈曲梁原理。 弯曲度通过应变计并作为mV信号传输到测量放大器。 因为应变计的惠斯通电线，测量值也根据功率供应。 因此，力传感器由EMGZ306A通过非常精确的电源供电供应。

　　EMGZ306A是单通道模拟张力测量放大器。 它已交付紧凑的外壳中，可以直接卡在DIN安装导轨上。 所有连接被引到螺钉端子。 可以连接1个或2个力传感器350Ω。 该放大器提供高精度5V电源，并放大mV力传感器的信号达到10V和20mA的水平。 张力和电流输出为同时活跃。

　　该技术可确保良好的散热和电气性能特征。 测量电路和电源是电绝缘的。增益和偏移的设置由2个微调器完成。 为了过滤信号，可以连接一个非极化电容器。

　　传感器电源电压5 VDC 30 mA高精度(选件10 VDC)

　　失调范围±9 mV

　　增益系数范围500 ... 5000

　　线性误差<0.1%

　　温度漂移偏移<0.01%/ K

　　张力输出±10 V(比较小值)。 1000欧姆

　　电流输出0/4 ... 20 mA比较大 500欧姆

　　低通截止频率可调，约。 1 ... 1000赫兹

　　电源比较大24 VDC(18 ... 36 VDC) 0.1 A，电隔离

　　比较大功耗 2.5瓦

　　温度范围– 10 ... + 60°C

　　防护等级IP 20
