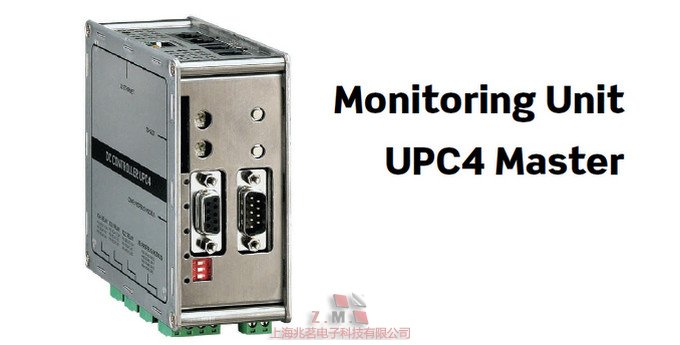

ELTEK控制器 - 德国ELTEK监控单元 UPC4 Master 301-004-395.00

ELTEK监控单元 UPC4 Master系列是集成单元，用于控制，监控和发送电池供电的直流电源系统。该装置易于使用，可通过显示面板或RS232/以太网接口与PC软件结合使用。在可自由编程的信号矩阵的基础上，客户能够为组配置多个警报，并使用所有信号输出中的哪一个。

ELTEK监控单元 UPC4 Master是模块化UPC4结构的通信中心。整流器模块的控制通过CAN通信总线实现。由于系统范围的CAN通信概念，我们的每个电源模块（如DC/DC转换器，逆变器和静态旁路开关）都可以由UPC4 Master监控。可提供额外的输入和输出CAN模块，如主电源监控板，保险丝监控板，数字输入板，继电器板等。所有这些扩展都可由UPC4 Master配置和控制。作为特殊的扩展模块，UPC4 Basic单元可用。它可以尽可能靠近测量点放置，并通过CAN以数字方式传输测量值。因此，不需要长的测量线。UPC4 Master能够在同一系统中支持多达8个基本单元。通过将其他CAN模块连接到UPC4主站，可以设置多个配置。对于远程控制PC连接，可以使用外部调制解调器，SNMP或Modbus（计划使用Profibus）。对于专有通信协议，可以使用专用PC软件（多管理工具）进行远程监控，控制和参数设置。

ELTEK监控单元UPC4 Master 301-004-395.00 供电电压3x冗余电源输入24 VDC±10％，由外部电源单元DC/DC或AC/DC供电，电压测量范围0-320 VDC，电流测量范围±0-60 mV，采用UPC4基本单元；以太网接口：RJ45 10/100 Mbit；CAN接口：2 x RJ12（100 kbit）和2 x RJ45（125 kbit）; 专有的CAN协议；调制解调器连接（尚未支持）9极SUB-D公头RS232（调制解调器可选，模拟，ISDN或GPRS/GSM）；现场总线（Modbus）连接一个4极MSTB，5 mm和一个9极SUB-D母头RS485；环境温度操作：-20°C至+ 45°C; 非冷凝; 储存：-40°C至+ 85°C，尺寸（W/H/D）47/103/108 mm，符合安全标准EN 60950-1; EN 50178; EN 60146。
