Woodward传感器 - 美国Woodward继电器 MFR300-15M|MFR300-75M

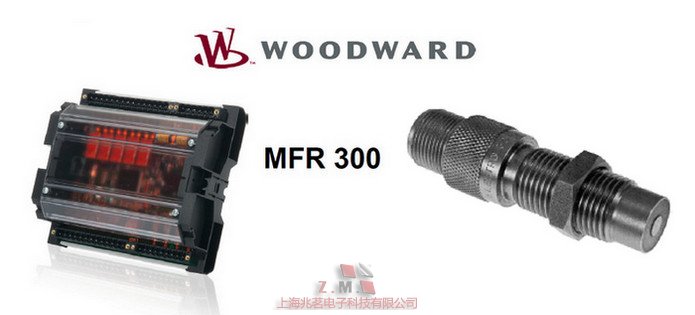

Woodward多功能继电器 MFR 300是一种用于监测单相和三相电力系统的测量传感器。MFR 300具有用于测量电源的电压和电流输入。无论谐波，瞬变或干扰脉冲如何，数字处理器都可以精确测量真实的RMS值。主要测量值和计算值通过CANopen/Modbus协议传输到监控系统。MFR 300执行用于电源去耦的监控功能，包括用于FRT（故障穿越）的四个可自由配置的与时间相关的欠压监控功能。
Woodward多功能继电器 MFR 300准确度：Class 0.5；电源：12/24 Vdc（8至32 Vdc）；内在消费：max. 5 W；环境温度（操作）：- 20°C（-4°F）/70°C（158°F）；环境温度（储存）：-40°C（-40°F）/85°C（185°F）；环境湿度：95％，无冷凝；电压额定值/Δ：[1] 69/120 Vac或[7] 400/690 Vac；额定电压Vph-ground：[1] 150 Vac或[7] 600 Vac；Max. 连续电压Vph-ph：[1] 150 Vac或[7] 862 Vac；额定浪涌电压：[1] 2.5 kV或[7] 6.0 kV；测量频率：45至65 Hz；线性测量范围：1.25×Vrated；输入电阻：[1]>0.5MΩ; [7]>2.0MΩ；Max. 每路耗电量：0.15 W.；电流（Irated）：[1]/1 A，[5] /5 A.；线性测量范围：3×Irated；Max. 每路径功耗：<0.15 VA；额定短时电流（1s）：[1] 10 Aac，[5] 50 Aac，尺寸：146×128×50 mm。
|
Model |
Rated PT secondary | Rated CT secondary | Part Number (P/N) |
|
MFR300-11M |
100 Vac [1] | ../1 A [1] | 8444-1089 |
|
MFR300-15M |
100 Vac [1] | ../5 A [5] | 8444-1090 |
|
MFR300-71M |
690 Vac [7] | ../1 A [1] | 8444-1091 |
|
MFR300-75M |
690 Vac [7] | ../5 A [5] | 8444-1092 |
|
MFR300-75M/SU03 |
690 Vac [7] | ../5 A [5] | 8444-1093 |
|
MFR300-75M/K28 |
690 Vac [7] | ../5 A [5] | 8444-1094 |
Woodward磁性拾音器（MPU）是速度传感器，其检测原动机（通常是发动机或涡轮机）的速度。它们是发动机和电子调速器控制系统之间的通信链路。MPU安装在由对磁场起反应的材料制成的驱动轴齿轮旁边。当每个齿轮齿通过MPU时，齿轮会中断MPU的磁场，并产生交流电压。该电压的频率通过速度控制转换成准确描绘原动机速度的信号。
Woodward速度传感器 DYNT-10100、DYNT-10200、DYNT-10300、DYNT-10400、DYNT-10500、DYNT-10600、DYNT-11100、DYNT-11200、DYNT-11300、DYNT-11400、DYNT-11500、DYNT-11600、DYNT-13200、DYNT-13300、DYNT-15200、DYNT-15400、DYNT-15600、DYNT-17100、DYNT-17150、DYNT-17200、DYNT-17400、DYNT-19200
Woodward测量传感器 MPU1680-649标准磁性拾音器可以使用直径小于8的齿轮（齿轮模块3.2），但输出不会增加。可以使用具有比8更精细的直径节距的齿轮（齿轮模块3.2），同时相应地降低输出电压。 直径为20（齿轮模块1.27）是比较佳的，可以与此拾音器一起使用，同时没有两个齿出现在极靴上。调整拾音器极片和齿轮之间的间隙时，请调整拾音器，使输出电压在比较低速度时比较小为1.5 V（交流，有效值）。
