InstruTech真空计 - 美国InstruTech真空计 CVG101GA
发布于:2019-05-29
InstruTech®真空计 CVG101 Worker Bee™ 是一种对流增强型Pirani真空计传感器，可与外部控制器（如TECHTech VGC301控制器）进行接口。 CVG101也是布鲁克斯自动化公司/ Granville-Phillips®275Convectron®量规的直接替代针脚兼容规格。 传感器连接器具有与相应Convectron®相同的引脚和信号。 它可以直接与现有的Convectron®控制器和电缆互换，因此您不需要更改任何接线，硬件或工艺配方。
InstruTech真空计 CVG101的压力测量范围为 1.00E-04 至 1,000 Torr。
InstruTech真空计 CVG101可提供各种配件，包括1/8 in。NPT male，1/2 in。O.D. 管（O形圈压缩），NW16KF，NW25KF，NW40KF，1/4英寸Cajon 4VCR，1/2英寸Cajon 8VCR，1 1/3 in。Mini-Conflat和2 3/4 in。Conflat。
规格信息：
测量范围：1.00 x 10-4 to 1000 Torr；1.33 x 10-4 to 1333 mbar；1.00 x 10-2 Pa to 133 kPa
重复性 - （典型）：± 2% of reading
工作温度：0 to 50 °C
湿度：0?95％相对湿度，无凝结
内部音量：26 cm3 (1.589 in3)
内表面积：59.7 cm2 (9.25 in2)
泄漏完整性：< 1 x 10-9 atm cc/sec He
重量：3 oz. (85 g)
RF / EMI保护：CE compliant
 |
||

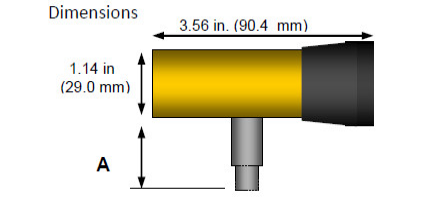

| fitting | dimension A | Part Numbers |
| 1/8 in. NPT - 1/2" in. tube | 1.00 in (25.4 mm) | CVG101GA |
| NW16KF | 1.30 in. (33.0 mm) | CVG101GB |
| NW25KF | 1.30 in. (33.0 mm) | CVG101GC |
| NW40KF | 1.30 in. (33.0 mm) | CVG101GD |
| 1 1/3 in. Mini-Conflat® | 1.08 in. (27.4 mm) | CVG101GE |
| 2 3/4 in. Conflat® | 0.85 in. ( 21.6 mm) | CVG101GF |
| 1/4 in. Cajon® 4VCR | 1.86 in. ( 47.2 mm) | CVG101GG |
| 1/2 in. Cajon® 8VCR | 1.75 in. (44.5 mm) | CVG101GH |
