L-3放大器 - 美国L-3 Electron速调管放大器 L6145

L-3 Electron Devices自1932年成立以来一直从事微波真空器件的设计和生产，L-3 Electron Devices设有两个生产基地，一个在旧金山附近的圣卡洛斯，另一个在费城西北部的威廉波特，每个月生产成百上千的微波管、放大器等真空器件，适用于国防、工业、医疗、广播等领域，L-3 Electron Devices的产品满足了航天与防务通信系统的严格要求，因其产品的高品质和可靠性，定义了微型微波放大器的生产标准。

L-3主要产品：L-3放大器、L-3直线加速器、L-3微波功率模块、L-3速调管、L-3闸流管、L-3磁控管、L-3行波管、L-3交叉场放大器、L-3感应输出管

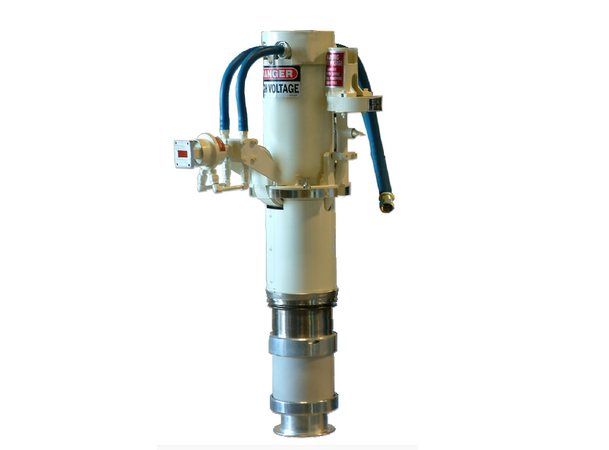

L-3放大器 L6145是一款固定调谐的阴极脉冲X波段速调管放大器，适用于高能直线加速器系统。峰值输出功率超过5.0兆瓦，占空比0.4％;平均功率为20千瓦。频率. 9300 MHz峰值输出功率 5.0 MW比较小光束电压... 135 kV比较大电子束电流... 86比较大驱动功率.... .50 W max Duty ..... 0.4％RF RF脉冲宽度 .....3.2μs典型光束脉冲宽度. .....4.0μs典型加热器电压.. 7.0 Vrms或Vdc加热器电流 ... 21臂或Adc离子泵电压 3.0 kV min电磁阀电压... 130 Vdc max电磁阀电流 . 35±1 Adc Bucking线圈电流..比较多1.5 Adc。

L-3主要型号：L-4806、L-4939/4940、L-4953、L-4924、L-4925、L-4717、L-4718、L-4719、L-4765、L-4756、L-4822、L-4750、L-4764、L-3 IOTD 130、L-3 IOTD 130D、L-3 CEA 130、L-0123S、L-0130S、L-0750S、L5822、L6145、L-4884B、L-4680、L-4904、L-4904A、L-4935、L-4945A
