PFLITSCH 是一家 1919 年创立于德国 Hückeswagen 的电缆管理产品制造商，近 8000 种产品。全部产品在 Hückeswagen 两座工厂制造，Plant II 于 2020 年投产。PFLITSCH 在德国登记的商标包括 CABseal、blueglobe、blueglobe TRI、LevelEx、PFLITSCH System UNI、TRI Spring、UNI Dicht、UNI flange 与 UNI Split Gland。

UNI Split Gland 与 UNI flange

预装电缆不需要拆装连接器就能穿入机箱，靠的是可分离结构。UNI Split Gland 的接头体与压紧螺母都可对半分开，压铸锌版为 M25，聚碳酸酯版提供 M20、M25 与 M32，均为 IP 67（按 EN 60529）与 Type 4X，抗拉达 EN 62444 A 级，温度 –20 °C 至 +80 °C。安装时把电缆放进开口密封嵌件，用两半接头体合拢扣住，再把压紧螺母的一半半体装上即可。

UNI flange 是另一种解法：一个两件式框架里集成三个 M25 可分离电缆接头位。聚酰胺版外形 149.6 mm × 51.6 mm，压铸锌版 149 mm × 50 mm，三个双接头各配一个 M25 开口密封嵌件，密封嵌件材质 TPE-V 或阻燃 T80，适用电缆 2.0 mm 至 20.5 mm，IP 66，抗拉达 EN 62444 A 级，温度 –20 °C 至 +80 °C。两种版本都有重载压铸锌型号。

Elbows and flanges

电缆需要以极小角度引出并沿箱壁敷设时用弯角件。UNI elbow cable gland 为直角本体加 O 型圈，装配时用锁紧螺母调整方向，材质压铸锌或聚碳酸酯，尺寸 M16 至 M25 与 Pg 9 至 Pg 21，压铸锌版温度 –40/+130 °C 与 –55/+200 °C，聚碳酸酯版 –20 °C 至 +100 °C，防护 IP 65 与 IP 68 至 10 bar。

无法加工螺纹孔的场合用 Flange elbow，由 O 型圈密封法兰与箱体之间的间隙，规格 M16 至 M63 与 Pg 9 至 Pg 48，IP 68 至 10 bar。需要在螺栓固定后仍能调整方向时用 Elbow with coupling 或单独 Coupling，黄铜镀镍 M16 至 M32，IP 68 至 10 bar。卫生场合用 blueglobe CLEAN Plus hygienic elbow，不锈钢本体配硅橡胶密封嵌件，可 360° 转向，M10 至 M32，–55 °C 至 +180 °C，IP 68 至 15 bar 与 IP 69。

波纹管与软管

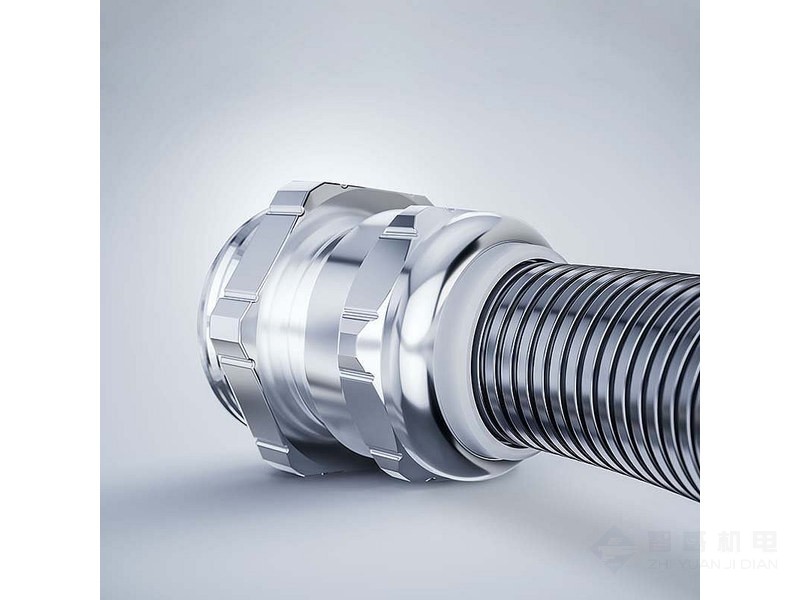

Corrugated conduit light 与 medium 两款波纹管的差别在耐踩踏：medium 的耐压抗踩踏为 6/6，light 为 5/6，两者耐候都是 6/6，柔韧性与弯曲疲劳均为 1/6。配套的 UNI Corrugated conduit cable gland 规格 M16 至 M40 与 Pg 9 至 Pg 29，IP 68 至 10 bar，密封嵌件可选 TPE、TPE-V 与 LSR，–40 °C 至 +110 °C。

软管侧按机械负荷区分：Spiral tube with steel braiding 为 PVC/Buna 加外层镀锌钢编织，9.0 至 48.0 mm，–20 °C 至 +70 °C，用于重载；Flexible protective hose 为聚氨酯双层壁内嵌硬 PVC 弹簧圈，尺寸稳定且耐 UV 耐油，10.0 至 40.0 mm，–5 °C 至 +60 °C；UL hose 为 PVC 加弹簧钢螺旋，9.0 至 35.0 mm，–20 °C 至 +80 °C，柔韧性 6/6。配套接头包括 UNI SVD hose cable gland、UNI UL hose cable gland、UNI hose cable gland、SVD hose gland、Robotic hose gland 与 Hose socket。

参数区间

应用行业

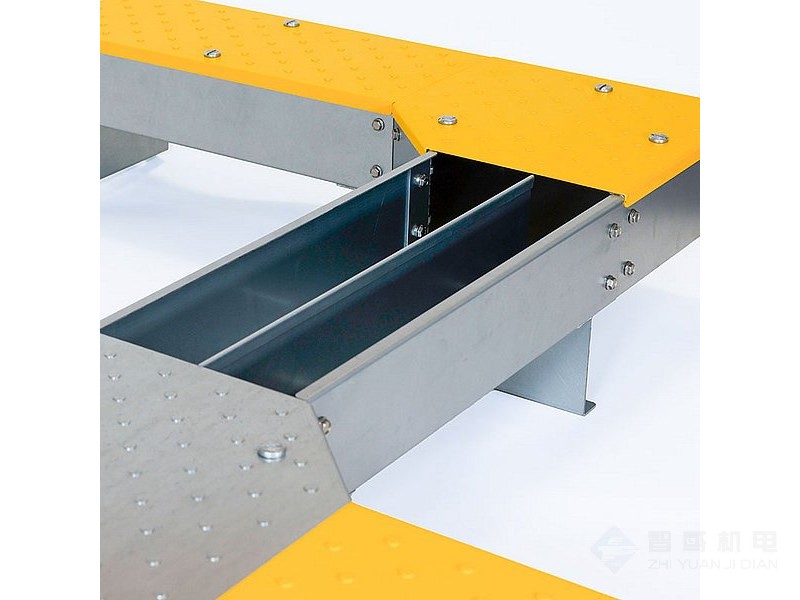

PFLITSCH 的产品用于机械制造与成套设备、机器人与自动化、铁路与特种车辆、食品与制药、化工与油气、电气工业、控制柜制造、车辆制造、发电、太阳能与风能、电信以及电动交通。PIK-Trunking 与 Floor Trunking 的搭配在同一条产线上常见：Floor Trunking 承担主通道的踩踏敷设并按 EMC 要求分舱，PIK-Trunking 作为小截面线索内嵌其中，给敏感数据电缆一个封闭内腔。两者通过匹配的紧固件组合安装，并可再接入 Industrial-Trunking 做大跨度延伸。
