ELTEX RX11 电极条 接地夹与电缆的规格用法

Eltex-Elektrostatik-GmbH 的产品在放电极条、充电、接地、测量与配件几个方向。Eltex-Elektrostatik-GmbH，1963 年 10 月 22 日在 Weil am Rhein 成立，ELTEX 源于 1953 年巴塞尔的 Eltex Electronic AG，业务方向：测量、接地、放电、充电。

RX11 系列

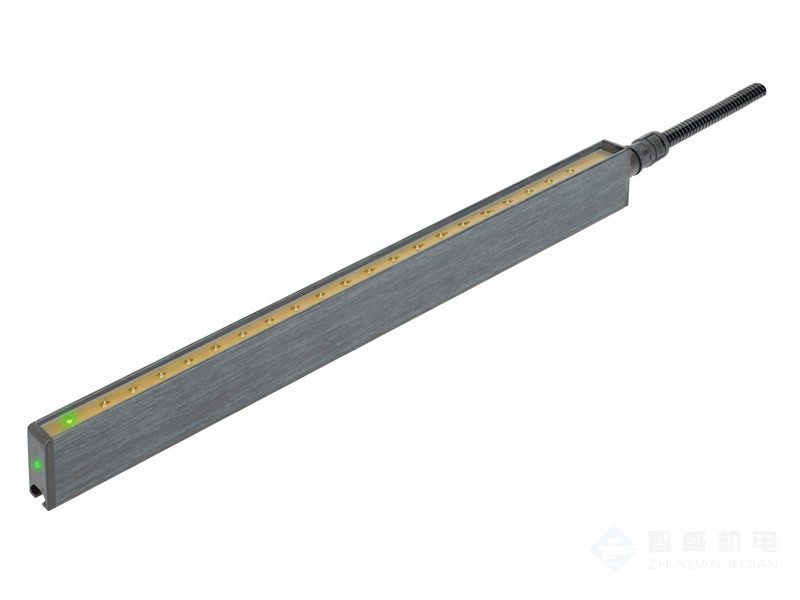

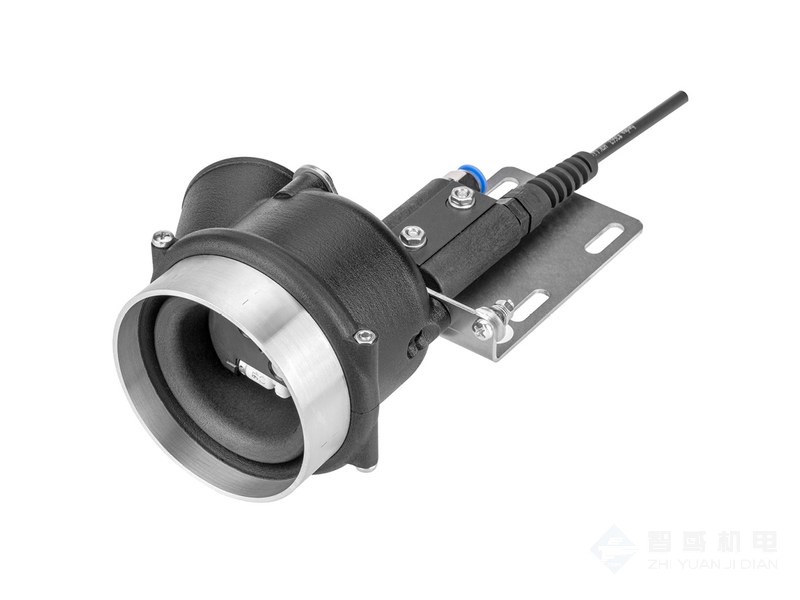

RX11 是 ELTEX 的管道与紧凑电极条系列。R45 电极条以 5 kV 或 6 kV、50–60 Hz 交流驱动，栅距 20 mm，最大有效长度 2600 mm，供电 115 V、230 V 或 24 V DC，高压由独立电源生成，用于运动表面的放电；R44LS 以 4.8–5.5 kV 驱动，栅距 15 mm，最大有效长度 3000 mm，集成风道，在中低速下仍能在较大距离保持放电，并缓和 90° 转向处的纸流与收纸成形；STATICTUBE RX11 是气力输送管道的离子化系统，消除输送过程中物料上的静电，用于纸张与塑料边条抽吸系统。两款电极条的使用环境均为非爆炸性区域，可配监控。

接地夹、卷筒与电缆

主动接地夹系列为 TERRA-C/S、TERRA-C/B、70AK、70HK，与 TERRA LIGHT、Terra-Control TUE30 接地监控系统配套，适用 Ex 区 1+2 区（21+22 区）；被动接地夹系列为 TERRA-C/P、70SG、70PG、70OK、70PK，其中 TERRA-C/POS、70SG、70PK 带插接件。两类夹爪都极硬且尖锐，可穿透涂层，夹持力持续稳定。

电缆卷筒分两侧：主动侧 601KR/AW 与 601KR/DW 用抗冲击铝合金外壳，601KR/KW 用抗冲击塑料外壳，适用 1 区与 21 区；被动侧 601KR/BW 容纳 9 m 接地电缆，601KR/EW 用铝合金外壳、容量可达 12 m，可摆动安装。接地电缆同样分两侧：主动电缆浅蓝色（本质安全电路），标准长度 5–95 m 按 5 m 递增，螺旋电缆 5 m 或 10 m；被动电缆橙色，长度规格相同，一端为环形接线片。验收用 TERRATEST TERRA-TU 检查接地设备的电容式/电阻式开关阈值。

配件与控制

ECC Eltex Connected Control 是集中控制单元，对所接放电、充电和/或接地设备进行操作、可视化、参数化与监控，提供软件版、嵌入版与机箱版。CombiBlow CB161 把离子化与吹风气结合，作用距离可达 1 m，内置两级风机、不需要外接压缩空气，用于薄膜收卷机与注塑。Sensor box SB 把多个传感器接入带传感器输入的 PRO IONIZER ES61。HA 系列支架用于把充电与放电极条装入各类机器；分配器与延长电缆在放电侧为 ESV61、ESVY61 与 KE/_B，在充电侧为 PCV、PCV6 与 KA。测量类附件有 EM03 通用场强测量仪、RBR22 电极条清洁刷与 Voltstick 109136 功能检查棒。

参数区间

放电极条的作用距离自 passivBAR RG52 的 5–30 mm 起，到 ionSTAR RX3 的 200–1500 mm 为止；充电电极条供电电压上限为 60 kV；E 场强计量程覆盖 ±0 kV 至 ±2 MV/m；接地电缆长度 5–95 m。

应用行业

RX11 对应印刷与纸张加工的边条抽吸环节；接地夹与电缆对应化工与制药行业的罐车装卸、桶罐灌装与 BIG BAG 周转；配件与控制器服务于自动化、电子与塑料加工产线的系统集成。
