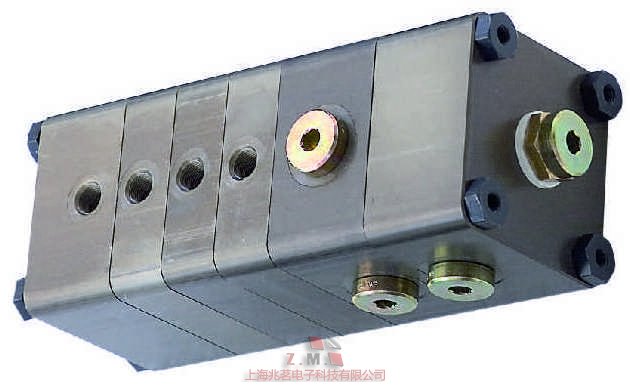

HYPROSTATIK PM流量控制器 08.06.005.22.8

   HYPROSTATIK PM流量控制器，是一种膜片反馈式流量控制器，通过静压腔载荷（油腔压力）的变化，自动快速调节油腔流量，静压腔的压力越高，其流量越大，从而使得油膜厚度的变化比较小，获得油膜高刚度。由于各静压腔在工作时的承载是动态变化的，因此PM流量控制器可以将液压站的总输出流量向各个油腔进行“按需分配”，从而使得油膜刚度提高，并减小了液压站的输出总流量，优化整个系统。相比之下，恒流式静压系统是“一刀切”，无论各油腔载荷是否相同，供应统一流量的液压油，因此其液压站较大，油膜刚度较低。

   主要优点：

   PM流量控制器的输出流量随静压腔的压力增加而增加，在静压腔达到比较高设计压力时，其流量输出为0巴时的2.5倍；由于该流量特性，系统刚性比毛细管系统高得多；

   预载刚性更好；

   高刚性的结果：在比较小载荷和比较大载荷时静压间隙变化很小，通常为几个微米；

   比较小油膜厚度比采用毛细管静压要大得多，因此允许更大的整体零部件加工误差或变形量，避免在比较大载荷下轴承上下面发生接触；

   摩擦小，在任何工况，载荷和工作速度下没有磨损；

   低刚性系统，如节流式或恒流式系统，通常需要更大的间隙，因此系统流量更大；

   PM流量控制器内部动作机构为纯机械式的金属膜片，运动距离约为100微米，内部没有柱塞等易卡死零件，因此系统非常可靠，几乎不用维护；只要没有大于100微米的杂质进入PM流量控制器就没有阻塞的风险。由于静压腔比较小

   油膜厚度为30微米，因此需要采用至少10微米的过滤器。

   每一片PM流量控制器具有自己的压力/流量曲线，事先为专门的静压腔进行计算，因此您无需现场调整。

   HYPROSTATIK PM流量控制器 08.06.005.22.8

   参数信息：

   工作压力：20, 25, 32, 40, 50, 63, 80, 100,120 bar

   流量系数Kr：2.5-3.0

   规格：PMR0（50x50mm）, PMR1（65x65mm）, PMR2（80x80mm）

   安装方式：串联式，侧装式内供油，侧装式外供油
