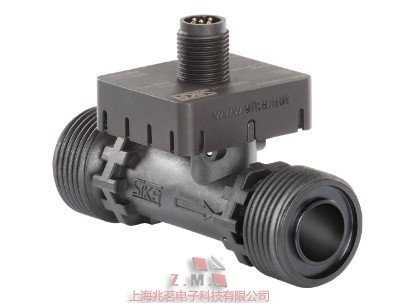

　　SIKA涡街流量传感器 VVX系列

　　产品描述：

　　在浸在液流中的阻流体后，漩涡交替地向相反方向旋转。漩涡在阻流体的边缘分离形成涡街。单一的漩涡之间的距离是恒定的。旋涡流经传感器的频率取决于流量并和流量成正比。传感器检测到这些漩涡然后转换为电子频率信号。

　　主要特点：

　　 ● 固定状态的流量传感器，没有移动部件

　　 ● 含玻璃纤维成分的加强型塑料保证比较高的强度和性能

　　 ● 完全密封的压电陶瓷传感器检测涡流

　　 ● 广泛的测量范围(1:20)

　　 ● 集成温度传感器

　　 ● 输出信号：流量信号可选模拟电压信号或脉冲信号，温度信号可选电阻或模拟信号。

　　 ● 高抗干扰能力

　　 ● 接触液体的部件不含金属

　　 ● 螺纹连接或快速锁紧连接

　　SIKA涡旋流量传感器 Type VVX 15

　　技术参数：

　　直径：DN 15

　　流量范围：2...40 l/min

　　螺纹连接：G¾-ISO 228 外螺纹, 或可选 G½

　　精度：总量程*的±2%

　　压力：PN 10

　　介质温度：Max. 90 °C

　　脉冲输出：方波信号

　　　　　　　脉冲占空比50:50

　　　　　　　信号比较大电流20 mA

　　模拟量输出：模拟量信号 0.5...3.5 V

　　电源：8...30 V DC 或 5 V DC ±5 %

　　接线：5针插头 M12 x 1 或

　　保护等级 EN 60529：IP65** (M12 x 1)

　　SIKA涡旋流量传感器 Type VVX20

　　技术参数：

　　直径：DN 20

　　流量范围：5...80 l/min

　　连接：快速锁紧

　　精度：总量程*的±2%

　　压力：PN 10

　　介质温度：比较高. 90 °C

　　脉冲输出：方波信号

　　　　　　　脉冲占空比50:50

　　　　　　　信号比较大电流20 mA

　　模拟量输出：模拟量 0.5...3.5 V

　　电源：8...30 V DC 或 5 V DC ±5 %

　　接线：5针插头 M12 x 1 或

　　保护等级 EN 60529：IP65** (M12 x 1)

　　SIKA涡旋流量传感器 Type VVX 25

　　技术参数：

　　直径：DN 25

　　流量范围：7...150 l/min

　　螺纹连接：G 1¼-ISO 228 外螺纹，或可选 G 1

　　精度：总量程*的±2%

　　压力：PN 10

　　介质温度：比较高 90 °C

　　脉冲输出：方波信号

　　　　　　　脉冲占空比50:50

　　　　　　　信号比较大电流20 mA

　　模拟量输出：

　　模拟量输出 0.5...3.5 V

　　电源：8...30 V DC 或 5 V DC ±5 %

　　接线：5针插头 M12 x 1 或

　　保护等级 EN 60529：IP65** (M12 x 1)
