TAS Schafer 传动技术精密部件制造商:液压收缩盘 锁紧套 法兰联轴器

TAS Schäfer GmbH 是一家总部位于德国 Wetter-Wengern 的传动技术精密部件制造商，成立于 1961 年。公司自有生产设施与原材料仓库均位于 Wetter，制造按 DIN ISO 9001:2015 认证执行。TAS Schäfer 的核心业务围绕轴-轮毂连接（shaft-hub connections）展开，产品以摩擦锁紧原理实现轴与轮毂、轴与轴之间的无间隙连接。除标准产品外，公司还依托自有设计部门提供定制方案，包括特殊尺寸、更高弯矩型、不锈钢型及船级社认证型产品。其制造资料中明确使用 “Made in Germany” 描述生产属性。

产品目录

TAS Schäfer 的产品目录按功能可划分为七大族。收缩盘包括液压式 SHS、WHS、FKH，二片式机械收缩盘（位移控制型与扭矩控制型），以及三片式外夹紧收缩盘。SHS 系列下设 Standard、Prüfstand、Marine、Windkraft、Sonderausführung 等子型，并提供 SHS-P、SHS-PA 试验台专用型。液压式收缩盘通过液压系统产生夹紧力，力传递摩擦面与液压系统严格分离，最多可缩短 95% 的装配时间。

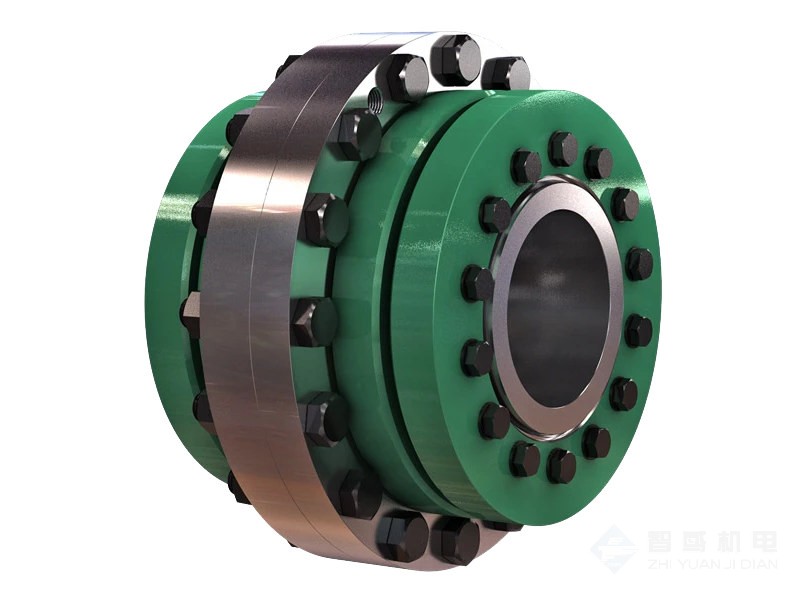

法兰联轴器以 FK、FKB、FKS、FKBS 为代表，另有 FK 半体设计、FKS 半体设计与大直径差型。产品由法兰半体与收缩盘组成，可传递扭矩 830 Nm 至 2,742,000 Nm，公称直径 38 mm 至 500 mm。FKB 系列将收缩盘反向布置，可在侧面无工具空间的结构中完成拧紧；可选制动盘配置。

轴联轴器包括 W、WLA、WLB、WK 四个系列，均为刚性、无间隙连接。W 系列最紧凑，标准轴径 10–270 mm；WLA、WLB、WK 系列适用于较大轴距。全族扭矩范围 80 Nm 至 1,513,000 Nm，轴径 10 mm 至 420 mm。

适配法兰以 AFS、AF-12、AF-22、AF-23 为代表，用于固定制动盘、皮带轮、链轮等盘状附件，也可连接万向轴。全族扭矩 20 Nm 至 426,000 Nm，轴径 11 mm 至 1000 mm。AF-12/22/23 系列提供 Design A、AB、C、BC 四种结构，分别对应外圈螺纹、外圈螺纹+定心、安装件螺纹、安装件螺纹+定心。

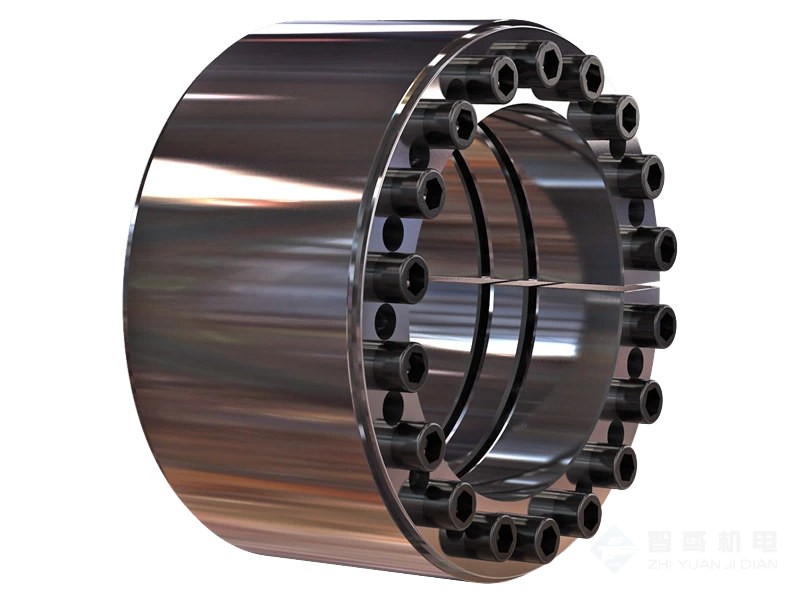

锁紧套系列最为完整，包括 3003、3003 Plus、3006、3006 Plus、3012、3014、RB、3015、3015.1、3015 DK、3015.1 DK、3020、4006、8006、110、130、131。全族扭矩 11 Nm 至 1,870,000 Nm，直径 6 mm 至 800 mm。按结构分为柔性锥与刚性锥两类，3012、3006 为刚性锥典型代表，3015 DK 可防止装配时轴向移动损伤轴面。

摩擦弹簧与工业缓冲器包括 RF 摩擦弹簧和 IPA 1、IPA 2、IPA 3、IPA 4 四种标准缓冲器。摩擦弹簧通过锥面滑动与外环扩张、内环压缩来吸收能量，摩擦阻尼约吸收引入能量的三分之二。

不锈钢产品包括 3071 三片式收缩盘、3173 二片式收缩盘、3012 S2 锁紧套、3020 S2 锁紧套与 W 1.4122 法兰联轴器，公称直径 14 mm 至 240 mm。标准材质为 1.4122 不锈钢，腐蚀性更强的环境可选 1.4571，后者可用温度上限达 550°C。

液压式收缩盘的装配优势

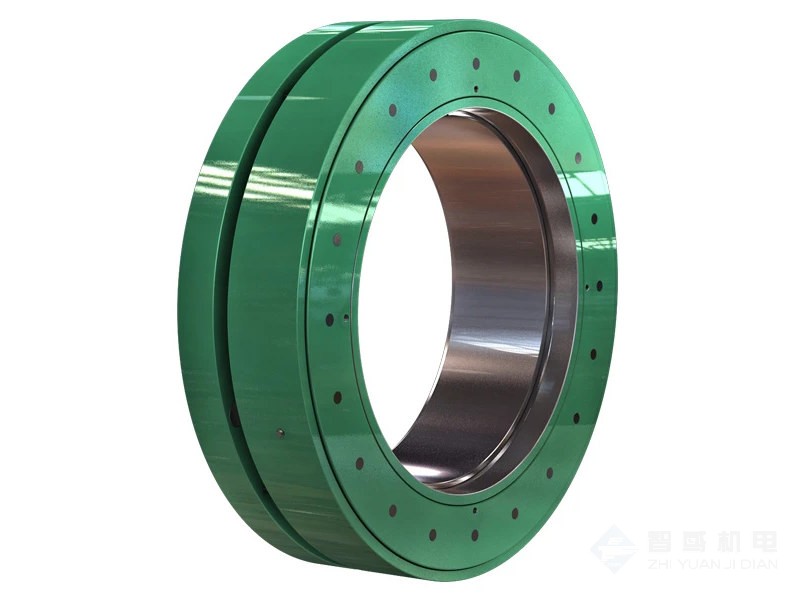

SHS 液压式收缩盘沿用机械三片式收缩盘的基本原理，但将力传递摩擦面与液压系统严格分离，避免油液接触摩擦面。相对机械式收缩盘，其装配时间最多可缩短 95%，所需夹紧压力也更低。内圈可适配多种尺寸，客户可自行完成维护与修理，无需返厂。试验台专用型 SHS-P 与 SHS-PA 配卡口系统（Bajonett），无需额外工具即可快速锁紧与解锁，适用于变速箱试验台的高频拆装。WHS 轴联轴器与 FKH 法兰联轴器同属液压式连接体系，共享这一装配优势。

适用行业

上述产品目录对应风电、船舶传动、原料开采、输送技术、水电、石油与天然气、木材加工、食品、造纸、包装机械、变速箱试验台等 12 个应用领域。风电多用 SHS 液压式收缩盘连接空心齿轮轴与转子轴；船舶与水电重视不锈钢产品，以抵抗海水与潮湿环境腐蚀；原料开采与输送技术使用法兰联轴器、锁紧套与摩擦弹簧，以传递高扭矩并吸收冲击；食品与造纸行业使用不锈钢锁紧套与液压式收缩盘，分别满足卫生与快速换辊需求；木材加工行业使用收缩盘、轴联轴器与法兰联轴器，用于锯切与刨削设备的传动固定。

质量与定制

TAS Schäfer 的自有测量中心可为产品提供检测文档，也可按船级社要求提供认证供货。原材料仓库位于 Wetter 工厂，可缩短标准件与特殊定制件的生产与交付周期。定制流程通常由客户提出载荷、安装空间与环境条件，工程部门据此选择标准系列或设计特殊尺寸。典型定制包括放大孔径、提高弯矩承载、采用不锈钢材质、增加防腐涂层、提供船级社认证文件，以及为变速箱试验台设计快速拆装结构。

上海智鸢机电设备有限公司作为 TAS Schäfer 的 Distributor，所供 TAS Schäfer 产品均来自 TAS Schäfer 原厂原装进口、经正式报关入境。
